Функция служит для добавления смещения в аналоговый сигнал.

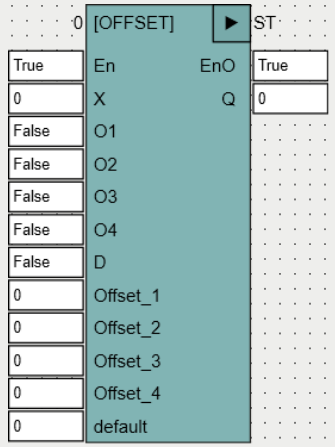

Вид функции в редакторе программ языка FBD:

Входы и выходы функции:

Функция работает по следующему алгоритму:

•   если D=FALSE, Q равно сумме X и тех входов OFFSET_<i>, для которых O<i>=TRUE;

•   если D=TRUE, Q равно сумме DEFAULT и тех входов OFFSET_<i>, для которых O<i>=TRUE.
