PARSET - синтаксический анализатор.

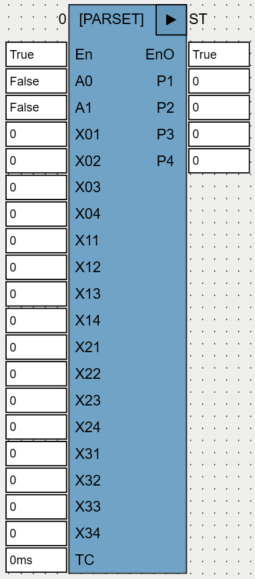

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
A0, A1 |
BOOL |
Выбор значений XNN для передачи на выходы P1 .. P4. |
X <i><k> |
REAL |
Входы. |
TC |
TIME |
Если TC=t#0s, переход к новым значениям выходов выполняется ступенчато, если TC>t#0s – по линейному закону за время TC. |
Выходы |
||
P1 .. P4 |
REAL |
Выходы. |
В зависимости от сочетания значений A0 и A1, на выходы P передаются значения входов X в соответствии с таблицей:
A0 A1 |
P1 |
P2 |
P3 |
P4 |
00 |
X01 |
X02 |
X03 |
X04 |
01 |
X11 |
X12 |
X13 |
X14 |
10 |
X21 |
X22 |
X23 |
X24 |
11 |
X31 |
X32 |
X33 |
X34 |
Измeнeниe знaчeний вxoдoв X пocлe пepвoгo зaпуcka ФБ нe пoддepживaeтcя. Измeнeниe TC в peaльнoм вpeмeни пoддepживaeтcя.
Используемые функции: T_PLC_MS (OSCAT).
