RMP_W – это 16-битовый аналог RMP_B (OSCAT), т.е. данный ФБ генерирует пилообразный сигнал в диапазоне 0..65535.

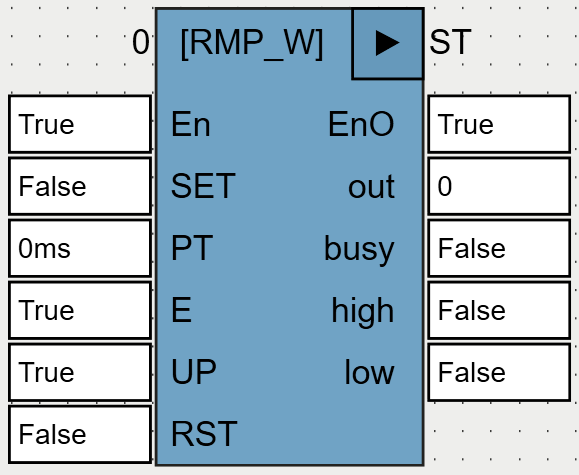

Вид ФБ в редакторе программ языка FBD:

RMP_W_OSCAT

Входы и выходы ФБ:

Название	Тип	Описание
Входы
SET	BOOL	Установка.
PT	TIME	Время полного, от 0 до 255, изменения значения сигнала (период пилы).
E	BOOL	Разрешение/запрет работы (E=TRUE/FALSE)
UP	BOOL	Вход задает направление пилы (UP=TRUE/FALSE – возрастающая/убывающая пила)
RST	BOOL	Сброс.
Выходы
OUT	WORD	Сгенерированный пилообразный сигнал.
BUSY	BOOL	BUSY:=TRUE при генерации пилы, т.е. если E:=TRUE и 0<OUT<255.
HIGH	BOOL	Пока OUT:=255, HIGH:=TRUE, в остальных случаях HIGH:=FALSE.
LOW	BOOL	Пока OUT:=0, LOW:=TRUE, в остальных случаях LOW:=FALSE.

Используемые функции: _RMP_W (OSCAT).

Заметим, что в случае необходимости возрастания/убывания значения пилы с шагом 1 при длительности цикла 5мс в качестве PT потребуется задать величину 65536*5 = 327 секунд. При меньшем значении PT шаг изменения значения пилы пропорционально возрастет.
