SCALE_B2 - функция масштабирования двух входных величин.

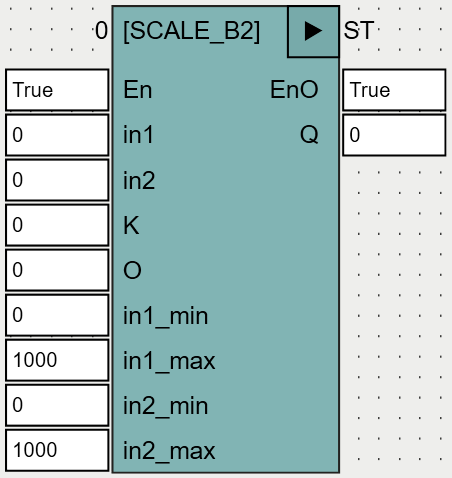

Вид функции в редакторе программ языка FBD:

SCALE_B2_OSCAT

Входы и выходы функции:

Название	Тип	Описание
Входы
in1	BYTE	Первый вход.
in2	BYTE	Второй вход.
K	REAL	Множитель.
O	REAL	Смещение.
in1_min	REAL	Нижняя граница диапазона, в который масштабируется IN1.
in1_max	REAL	Верхняя граница диапазона, в который масштабируется IN1.
in2_min	REAL	Нижняя граница диапазона, в который масштабируется IN2.
in2_max	REAL	Верхняя граница диапазона, в который масштабируется IN2.
Выходы
Q	REAL	Результат масштабирования.

SCALE_B2 масштабирует IN1 и IN2, суммирует результаты, затем умножает сумму на множитель K и прибавляет смещение O:

Q:=(in1*(in1_max-in1_min)/255+in1_min+in2*(in2_max-in2_min)/255+in2_min)*K + O

SCALE_B2 может быть использована, например, для вычисления расхода воздуха в вентиляционной системе, а также в любой системе, в которой есть смеситель, и требуется вычислить некоторое результирующее значение.

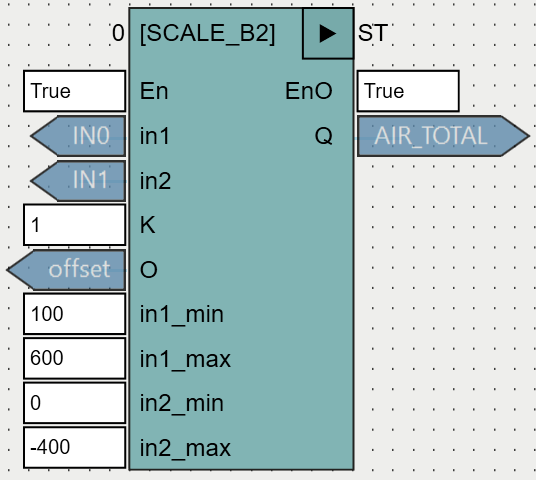

Пример

SCALE_B2_OSCAT_1

IN0 – воздушный клапан, который регулирует приток воздуха в диапазоне от 100м3/ч до 600м3/ч при изменении IN0 в диапазоне [0, 255].

IN1 – вытяжка, от 0м3/ч до 400м3/ч при изменении IN1 в диапазоне [0, 255].

Для данного случая конфигурация функции должна быть следующей: IN1_MIN = 100, IN1_MAX = 600, IN2_MIN = 0, IN2_MAX = -400.

Результирующий расход воздуха при K = 1 и O = 0 будет варьироваться от -300 (IN0 = 0 и IN1 = 255) до +600 (IN0 = 255 и IN1 = 0).

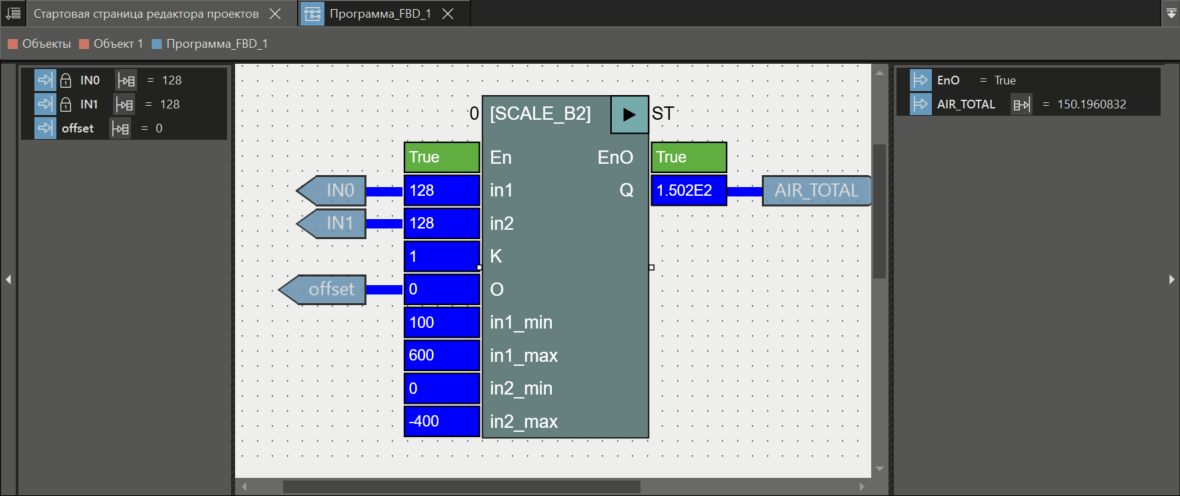

Результат для входных значений IN0 = 128 (задвижка 50%) и IN1 = 128 (вентилятор 50%) показан на рисунке:

SCALE_B2_OSCAT_2

Входное смещение может быть использовано для каскадного подключения функции (см. пример в описании функции SCALE_X2 (OSCAT)).
