Функция служит для масштабирования и вычисления входного BYTE значения в REAL.

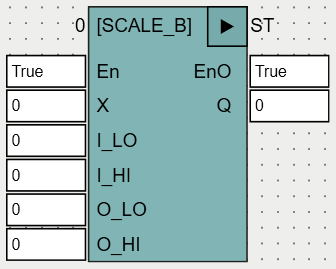

Вид функции в редакторе программ языка FBD:
Входы и выходы функции:
Название |
Тип |
Описание |
Входы |
||
X |
BYTE |
Входное значение. |
I_LO |
BYTE |
Нижнее ограничение входного значения. |
I_HI |
BYTE |
Верхнее ограничение входного значения. |
O_LO |
REAL |
Нижняя граница масштабирования входного значения. |
O_HI |
REAL |
Верхняя граница масштабирования входного значения. |
Выходы |
||
Q |
REAL |
Выходное масштабированное и преобразованное значение. |
Например, SCALE_B(75,50,100,-100,200):=50.
