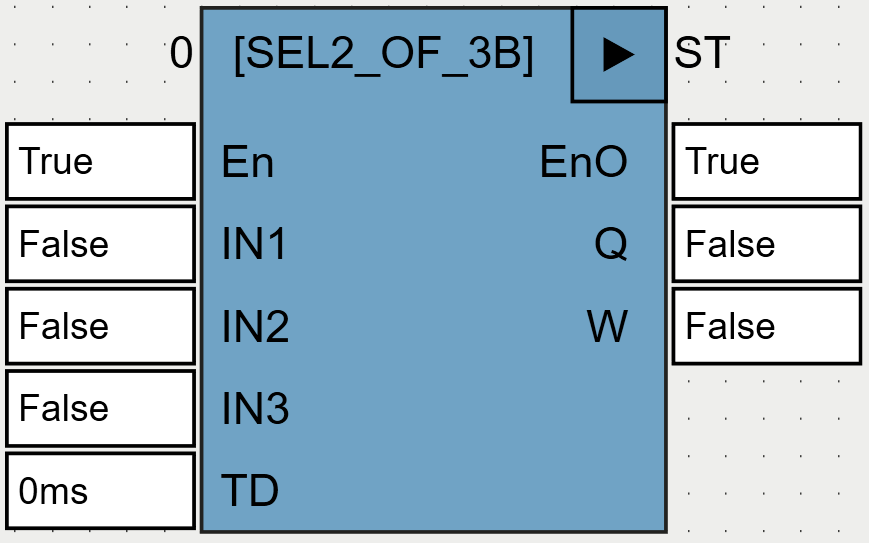

Вид ФБ SEL2_OF_3B в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
IN1 |
BOOL |
Вход 1. |
IN2 |
BOOL |
Вход 2. |
IN3 |
BOOL |
Вход 3. |
TD |
TIME |
Задержка для выхода W. |
Выходы |
||
Q |
BOOL |
Выходное значение . |
W |
BOOL |
Предупреждение. |
Выход Q принимает то значение, которое имеют, по меньшей мере, два входа из IN1 .. IN3.
Если одинаковое значение имеют только два входа из IN1 .. IN3, W принимает значение TRUE с задержкой TD.
