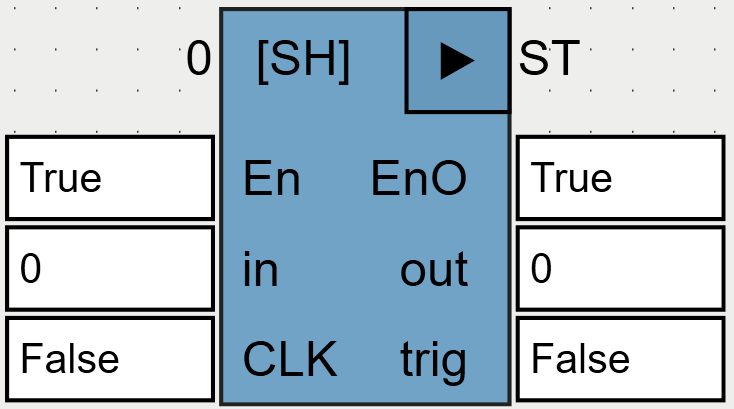

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
in |
REAL |
Подаваемый сигнал. |
CLK |
BOOL |
По переднему фронту импульса на входе CLK значение in записывается в выход out и сохраняется на выходе до следующего переднего фронта на CLK. |
Выходы |
||
out |
REAL |
Выходное значение сигнала. |
trig |
BOOL |
При каждой записи в OUT выход равен TRUE в течение 1 цикла. |
SH предназначен для выборки значений из сигнала, подаваемого на вход IN.

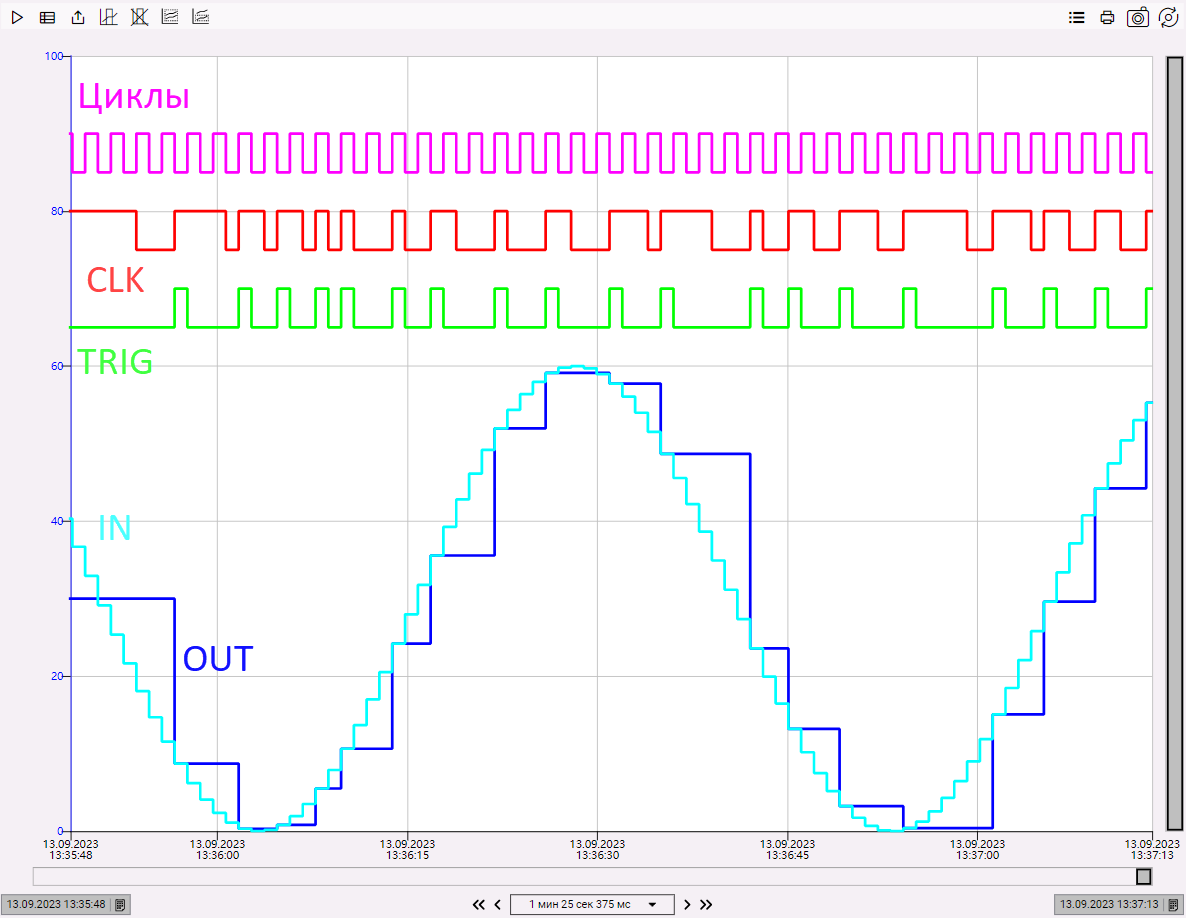

Следующая временная диаграмма иллюстрирует алгоритм ФБ:
