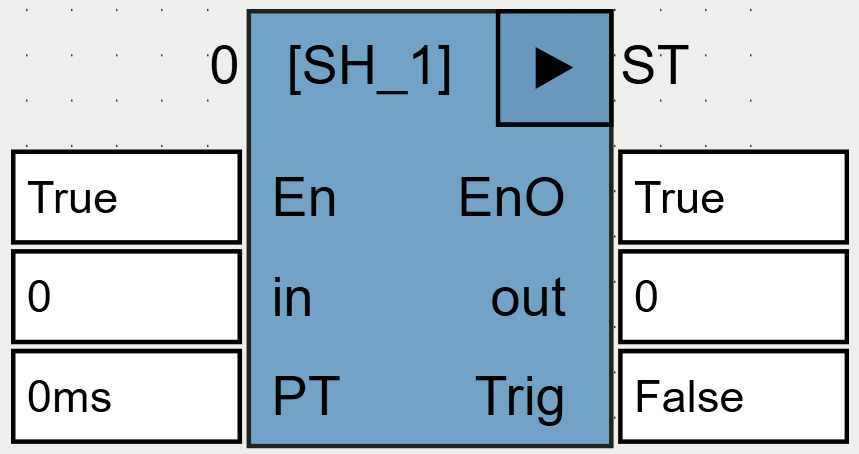

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
in |
REAL |
Подаваемый сигнал. |
PT |
TIME |
Период выборки значений из сигнала. Один раз за период значение IN записывается в выход OUT и сохраняется на выходе до следующей выборки. |
Выходы |
||
out |
REAL |
Выходное значение сигнала. |
Trig |
BOOL |
При каждой записи в OUT TRIG=TRUE в течение 1 цикла. |
SH_1 предназначен для периодической выборки значений из сигнала, подаваемого на вход IN.
Используемые функции: T_PLC_MS (OSCAT).
Пример

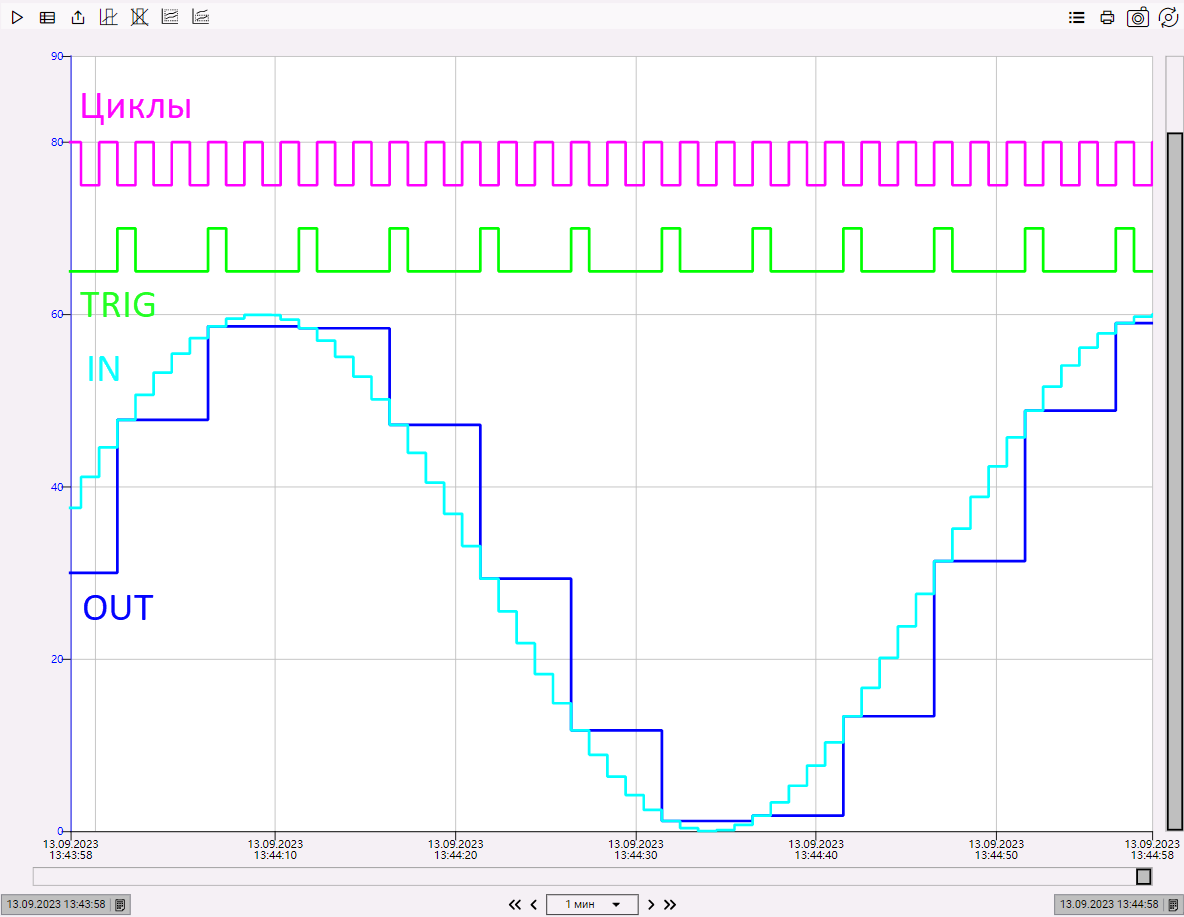

Следующая временная диаграмма иллюстрирует алгоритм ФБ:
