SH_T (OSCAT)

ФБ SH_T предназначен для прозрачной выборки значений.

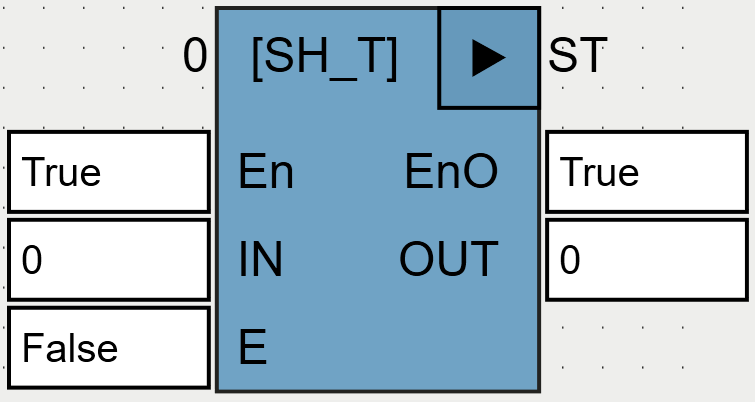

Вид ФБ в редакторе программ языка FBD:

SH_T_OSCAT

Входы и выходы ФБ:

Название

Тип

Описание

Входы

IN

REAL

Подаваемые значения.

E

BOOL

При E=TRUE SH_T передает значения IN на выход OUT. По заднему фронту на входе E передача IN->OUT останавливается, а OUT сохраняет последнее значение до тех пор, пока передача IN->OUT не возобновится (т.е. пока E не будет присвоено значение TRUE).

Выходы

OUT

REAL

Выходные выбранные значения сигнала.

Пример

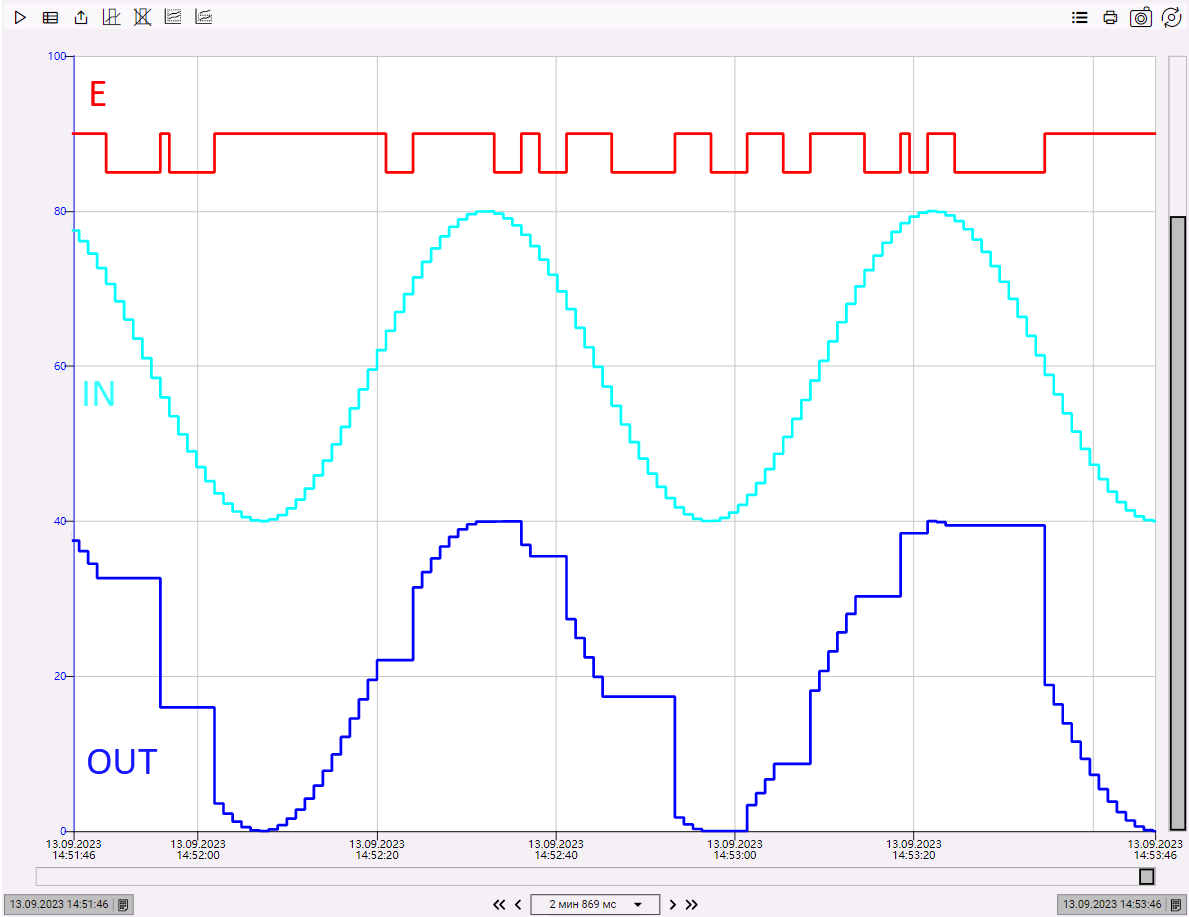

Следующая временная диаграмма иллюстрирует работу ФБ:

SH_T_OSCAT_1
