STAIR2 - преобразователь гладкого сигнала в ступенчатый.

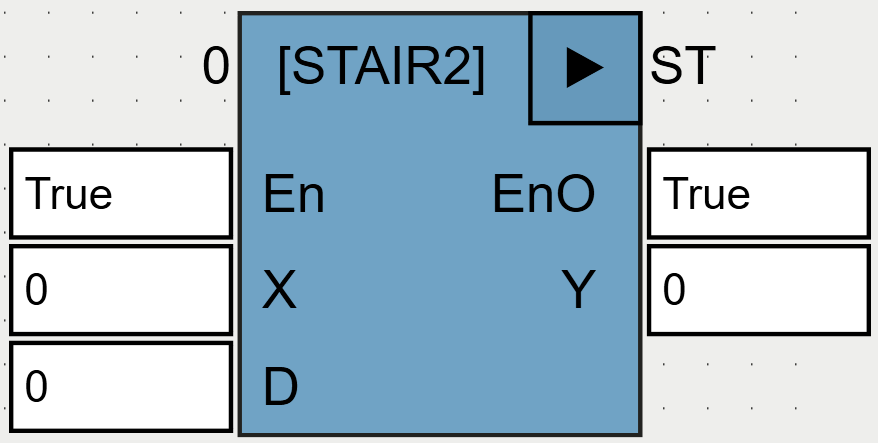

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
X |
REAL |
Входной гладкий сигнал. |
D |
REAL |
Если D<=0, Y:=X. Если D>0, то гладкий сигнал, поданный на вход X, преобразуется в ступенчатый, при этом передаточная характеристика ФБ имеет гистерезис D. |
Выходы |
||
Y |
REAL |
Выходной ступенчатый сигнал. Выход принимает только значения n*D, где n – любое целое число |
Примеры
Пример 1

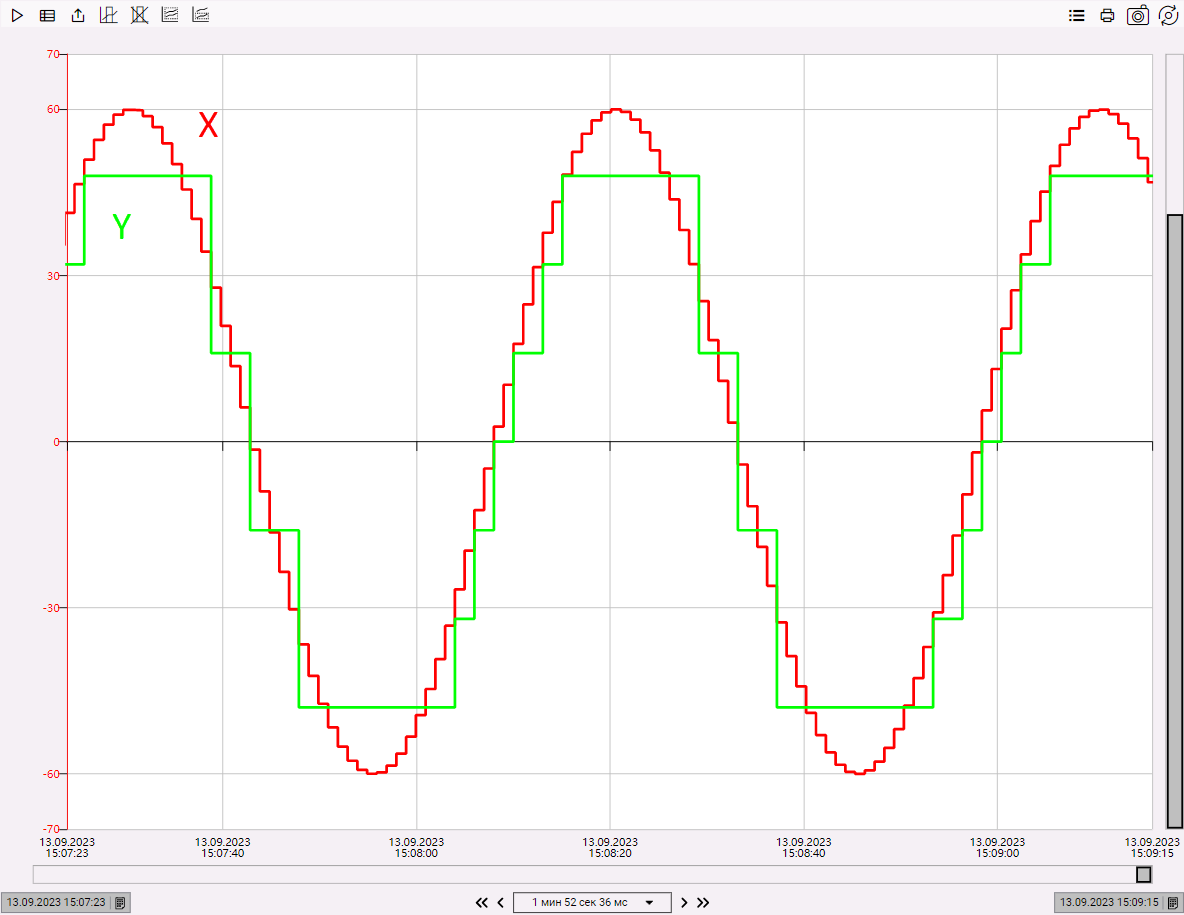

Следующий график иллюстрирует работу ФБ STAIR2 на синусоидальном сигнале при D=16 (вследствие использования в алгоритме функции FLOOR (OSCAT) при уменьшении входного сигнала шаги выходного сигнала могут быть равны 2D):
Пример 2

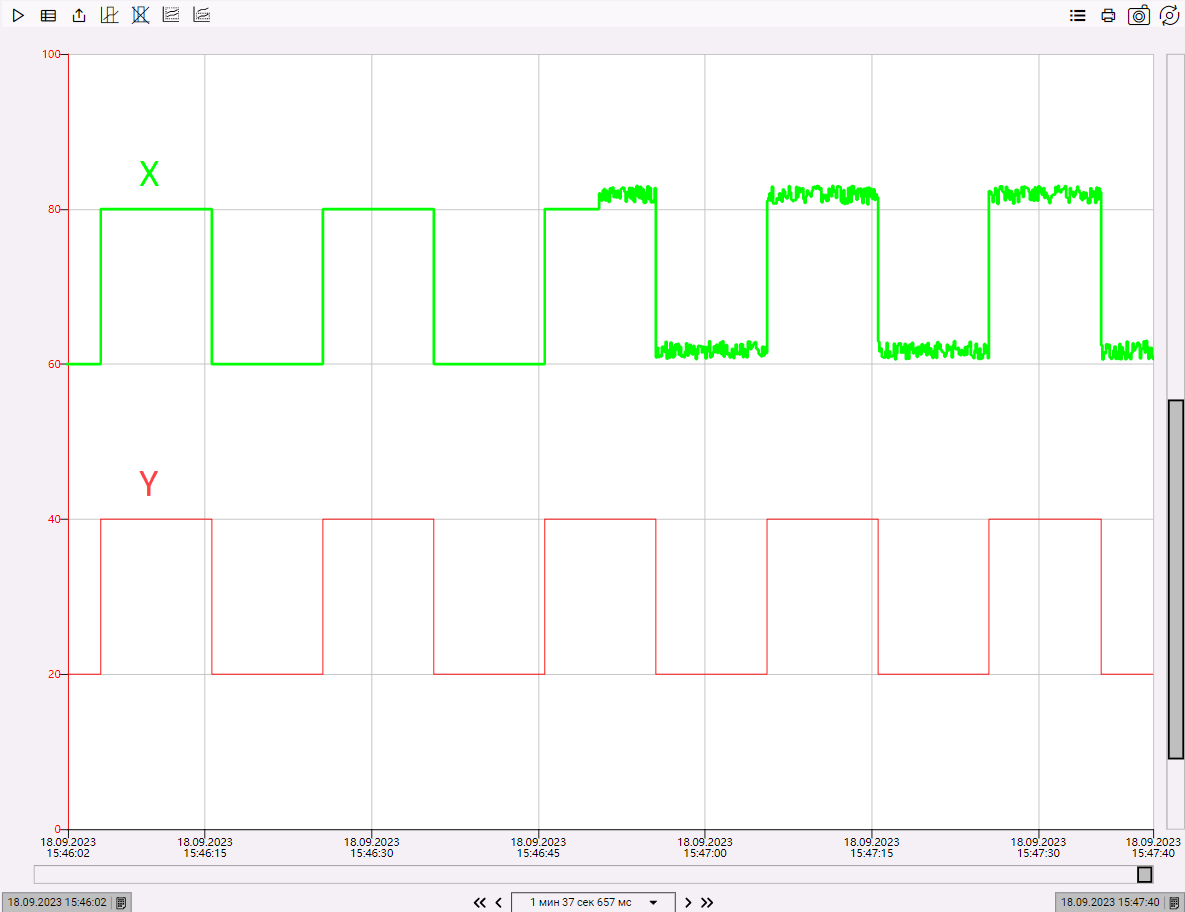

В некоторых случаях ФБ STAIR2 может использоваться как входной фильтр:
