Протокол SNMP Trap Receiver предназначен для приема SNMP Trap-сообщений, отправленных сетевыми устройствами. Устройство-агент (например, маршрутизатор, коммутатор или сервер) обнаруживает событие и отправляет SNMP Trap-сообщение. Протокол SNMP Trap Receiver принимает это сообщение и записывает его в архив сообщений. В MasterSCADA 4D поддерживается получение SNMP Trap-сообщений от всех версий протокола SNMP (v1, v2 и v3).
Важно! По умолчанию этот протокол не входит в состав среды исполнения. Стоимость и условия лицензирования необходимо уточнять по электронной почте sales@masterscada.ru

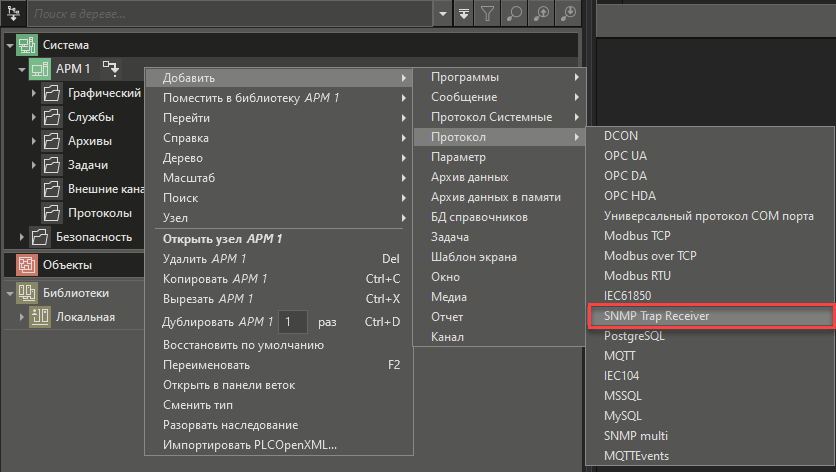

Для добавления протокола в проект необходимо выполнить пункт контекстного меню узла Добавить.Протокол.SNMP Trap Receiver:

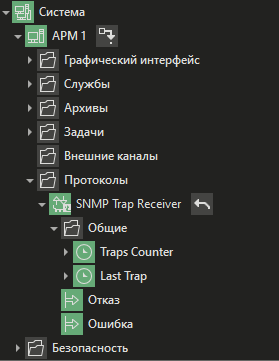

В результате получим:
По умолчанию протокол имеет два канала:
•Traps Counter - отображается количество принятых SNMP Trap-сообщений (диапазон значения от 0 до 4 294 967 295).
•Last Trap - отображаются параметры последнего принятого SNMP Trap-сообщения в виде строки. Для данного канала по умолчанию выставлен флаг Архивировать. При необходимости флаг можно снять.
Также протокол имеет параметры Отказ и Ошибка.
После добавления протокола, необходимо настроить его панель свойств.

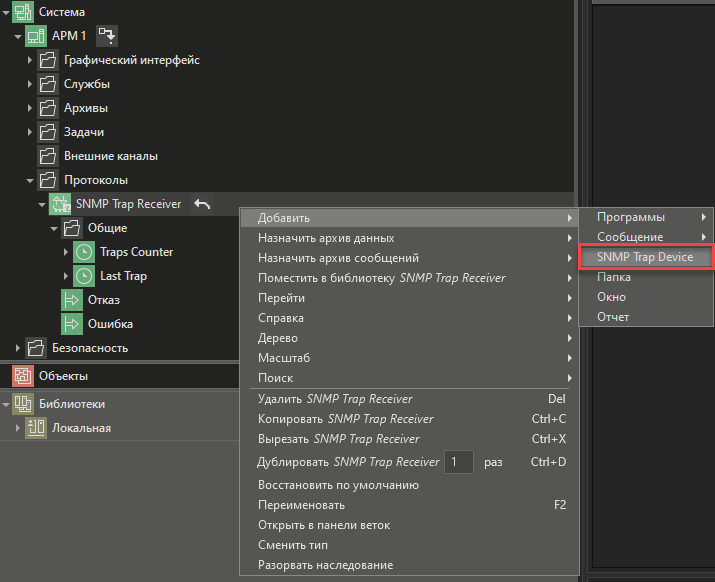

Далее необходимо добавить устройство для получения сообщений. Для этого в протоколе необходимо выполнить пункт контекстного меню Добавить.SNMP Trap Device:

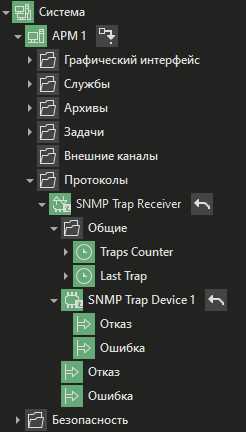

В результате получим:
Устройство SNMP Trap Device также имеет параметры Отказ и Ошибка.
Отказ устройства может выставиться только при запуске исполнительной системы (например, если возникли проблемы с доступом к UDP порту). Если проект уже запущен, то параметр Отказ не будет формироваться, но при этом параметр Ошибка будет отображать описание возникшей проблемы.
После добавления устройства, необходимо настроить его панель свойств.
