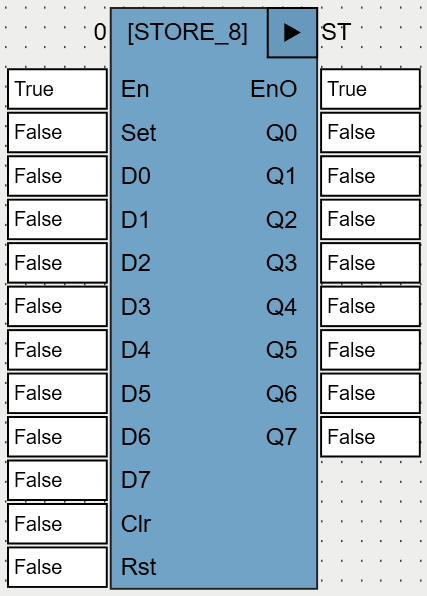

Название

Тип

Описание

Входы

SET

BOOL

Вход установки.

При RST=SET=FALSE значение TRUE входов D0..D7 записывается соответственно в выходы Q0..Q7 (значение FALSE входа не передается на соответствующий выход).

При RST=FALSE и SET=TRUE Q0=Q1=…=Q7=TRUE (принудительная установка выходов).

D0 .. D7

BOOL

Значения входов.

CLR

BOOL

При D0=D1=…=D7=FALSE передний фронт на входе CLR сбрасывает младший по номеру выход Q (при RST=SET=FALSE).

RST

BOOL

Сброс. При RST=TRUE Q0=Q1=…=Q7=FALSE (принудительный сброс выходов).

Выходы

Q0 .. Q7

BOOL

Результат записи.
