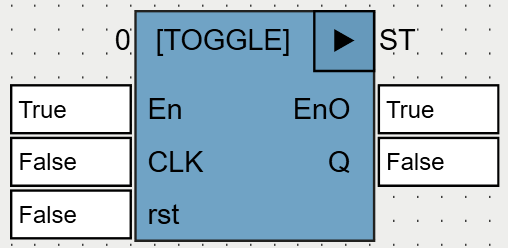

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
CLK |
BOOL |
Передний фронт на входе инвертирует значение выхода Q. |
RST |
BOOL |
Сброс. При RST=TRUE Q:=FALSE. |
Выходы |
||
Q |
BOOL |
Значение выхода. |
|
