Название

Описание

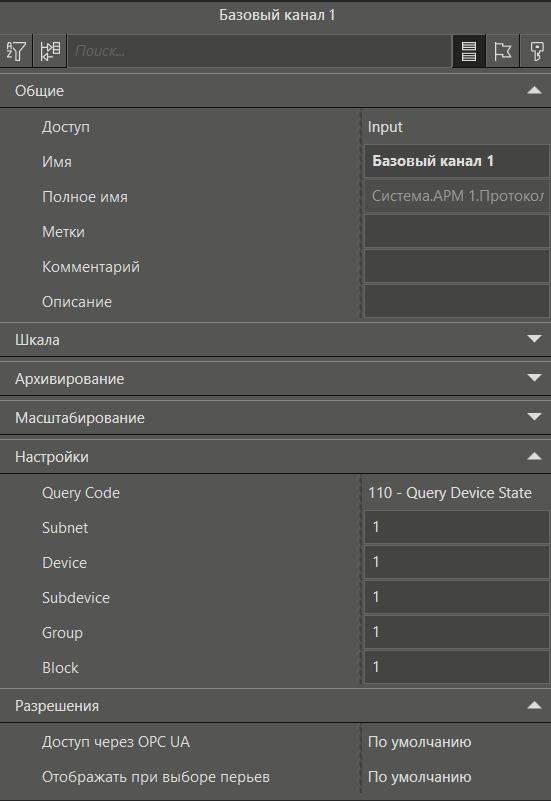

Категория Общие

Как правило для данного элемента не настраивается. Подробное описание данной категории приведено в соответствующем разделе.

Категория Шкала

В данной категории можно назначить шкалу и определить ее настройки.

Категория Архивирование

Если значение канала требуется архивировать, то необходимо установить флаг в свойстве Архивировать. В этом случае, значения канала будут сохраняться в базе данных. При необходимости, можно выбрать шаблон архивирования. При этом появятся настройки, соответствующие данному шаблону, и которые можно переопределить для конкретного канала.

Категория Масштабирование

Если модуль ввода-вывода не имеет встроенного масштабирования, то при помощи данной категории можно задать соответствие между значениями в модуле и реальными значениями.  Подробное описание данной категории приведено в соответствующем разделе.

Категория Настройки

Query Code

Указывается код запроса к устройству. На данный момент поддерживаются следующие коды:

•103 - Query Last Scene In Block: Запрос последней сцены освещения в блоке (группе устройств) для восстановления предыдущего освещения;

•110 - Query Device State: Запрос состояния устройства (например, включено/выключено, режим работы);

•112 - Query Lamp Failure: Запрос наличия неисправности в лампе (например, перегорание лампы);

•113 - Query Device Is Missing: Запрос наличия устройства, его доступности в системе;

•114 - Query Device Is Faulty: Запрос информации о неисправности устройства;

•150 - Query Measurement: Запрос измерений (например, освещенности и температуры);

•151 - Query Inputs: Запрос информации о входах устройства (например, сигналы от датчиков освещенности);

•152 - Query Load Level: Запрос уровня нагрузки;

•157 - Query Load color: Запрос информации о цвете освещения (применяется в системах с поддержкой цветовой температуры);

•160 - Query Power Consumption: Запрос информации о потреблении энергии;

•185 - Query Time: Запрос времени, используемого в системе.

Тип данных канала изменяется в зависимости от выбранного запроса:

•Если выбраны запросы под номерами 103, 110, 150, 151,152, 157, то у канала будет тип данных SYSTEM_DINT_PARAM.

•Если выбран запрос под номером 160, то у канала будет тип данных SYSTEM_LREAL_PARAM.

•Если выбраны запросы под номерами 112, 113, 114, то у канала будет тип данных SYSTEM_BOOL_PARAM.

•Если выбран запрос под номером 185, то у канала будет тип данных SYSTEM_DT_PARAM.

Subnet

Указывается номер подсети устройства, к которому идет обращение.

Device

Указывается номер устройства.

Subdevice

Указывается номер подустройства.

Group

Указывается номер группы устройств.

Block

Указывается номер блока.
