Название

Описание

Категория Общие

Как правило, для данного элемента эта категория не настраивается. Подробное описание данной категории приведено в соответствующем разделе.

Категория Задача

Задается способ опроса устройства. Подробное описание категории приведено в разделе, описывающем настройку категории Задачи.

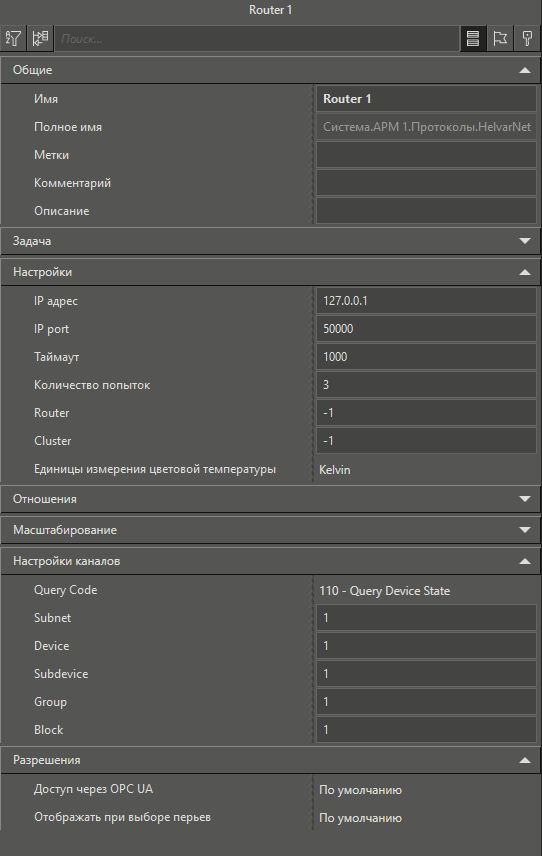

Категория Настройки

IP адрес

IP адрес устройства, которое отправляет данные в MasterSCADA 4D.

IP порт

IP порт устройства, которое отправляет данные в MasterSCADA 4D.

Таймаут

Время, в течение которого исполнительная система ожидает ответа от устройства. По умолчанию задано значение 1000 мс.

Количество попыток

Указывается предельное количество неудачных попыток получить ответ от устройства, произошедших подряд. Если за указанное количество попыток получить ответ не удалось, то сформируется сигнал TRUЕ у параметра Отказ протокола.

Router

Данное свойство указывается при работе с рядом запросов. По умолчанию имеет значение -1. В таком случае значения этого свойства будет равно последней цифре IP адрес. Например, если указан IP адрес - 192.168.100.12, то значение свойства Router будет равно 12.

Cluster

Данное свойство указывается при работе с рядом запросов. По умолчанию имеет значение -1. В таком случае значения этого свойства будет равно предпоследней цифре IP адрес. Например, если указан IP адрес - 192.168.100.12, то значение свойства Cluster будет равно 100.

Единицы измерения цветовой температуры

Определяется в каких единицах измерения будут получаться значения с устройства. Доступно два варианта:

•Кельвины

•Майреды

По умолчанию свойству установлены Кельвины.

Категория Масштабирование

Если модуль ввода-вывода не имеет встроенного масштабирования, то при помощи данной категории можно задать соответствие между значениями в модуле и реальными значениями.  Подробное описание данной категории приведено в соответствующем разделе.

Категория Настройки каналов

Задаются значения по умолчания для создаваемых каналов. В настройке не нуждаются, т.к. индивидуальные настройки каналов формируются автоматически.
