API MasterSCADA 4D > Функции, ФБ, Протоколы на С++ > API для ФБ и протоколов > Разработка протоколов > Разработка протокола с группой каналов > Реализация протокола с группой каналов в C++

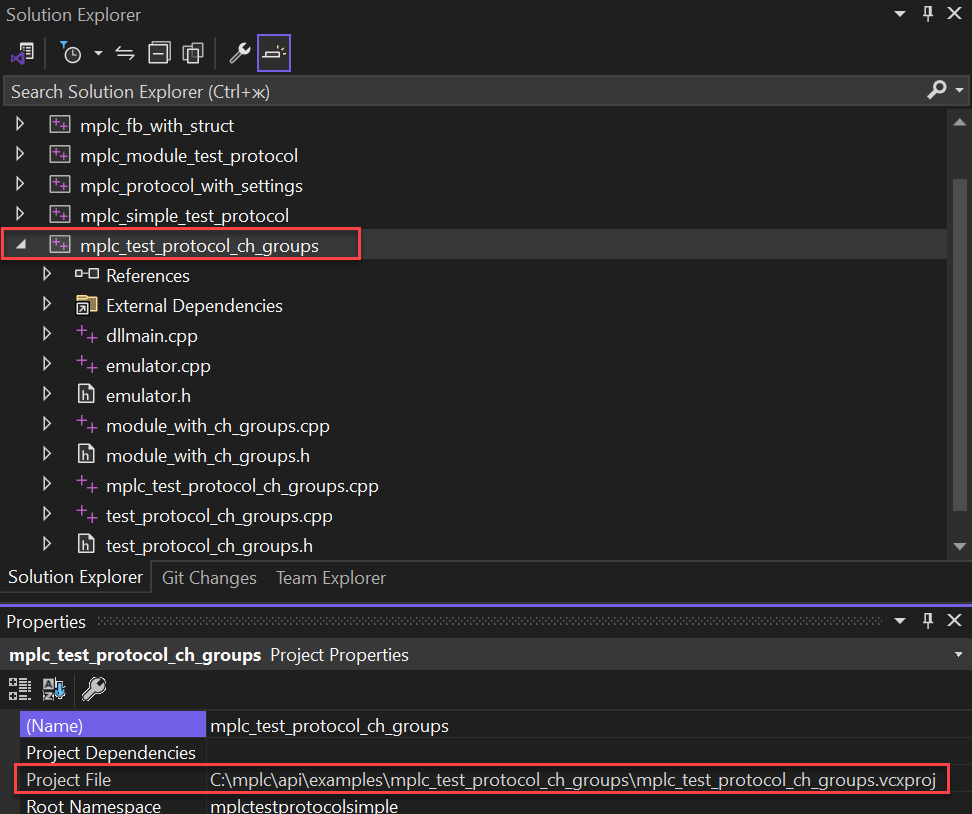

Пример реализации подключен к Examples.sln как mplc_test_protocol_ch_groups:

realiz_protocola_grup_canal_v_C

Для разработки своих собственных протоколов нужно открыть пример и изменить те части проекта, которые отвечают за логику работы. Вспомогательные файлы, служащие для взаимодействия с исполнительной системой, редактировать не требуется.

Порядок разработки

test_protocol_ch_groups.h

Для начала по аналогии с простым протоколом создается класс, унаследованный от ScadaProtocol, реализующий требуемый функционал. Необходимы макросы регистрации класса MPLC_OBJECT(ProtocolChannelGroups) в секции public. Также переопределению подлежат чисто виртуальные методы Execute() и метод Create() для модулей.

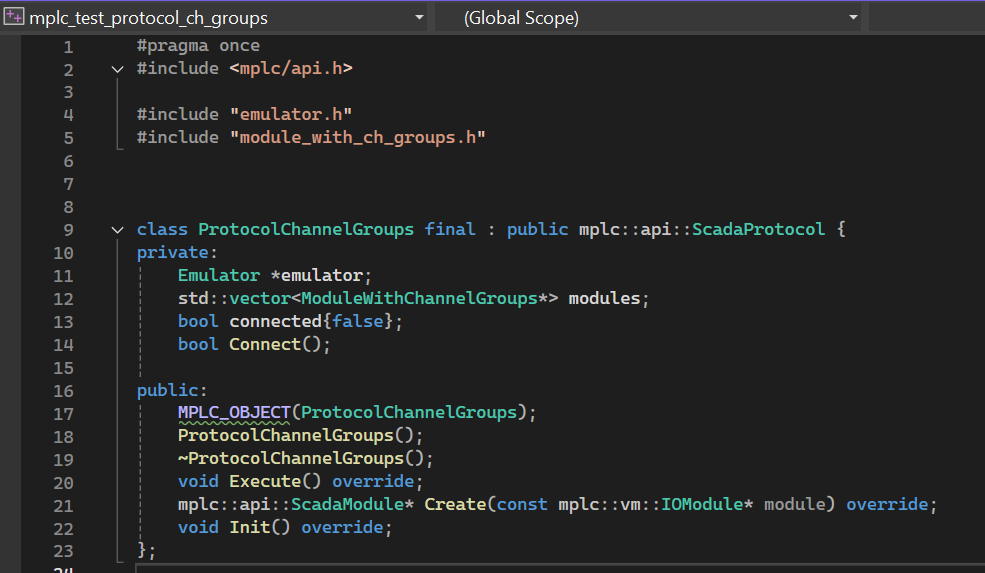

Для этого в примере был создан заголовочный файл test_protocol_ch_groups.h:

realiz_protocola_grup_canal_v_C_1

Содержимое файла:

Скриншот

Текст

realiz_protocola_grup_canal_v_C_2

#pragma once

#include <mplc/api.h>

#include "emulator.h"

#include "module_with_ch_groups.h"

class ProtocolChannelGroups final : public mplc::api::ScadaProtocol {

private:

Emulator *emulator;

std::vector<ModuleWithChannelGroups*> modules;

bool connected{false};

bool Connect();

public:

MPLC_OBJECT(ProtocolChannelGroups);

ProtocolChannelGroups();

~ProtocolChannelGroups();

void Execute() override;

mplc::api::ScadaModule* Create(const mplc::vm::IOModule* module) override;

void Init() override;

};

test_protocol_ch_groups.cpp

Протокол и его свойства надо зарегистрировать в файлах исходных кодов макроса MPLC_PROTOCOL_TYPE.

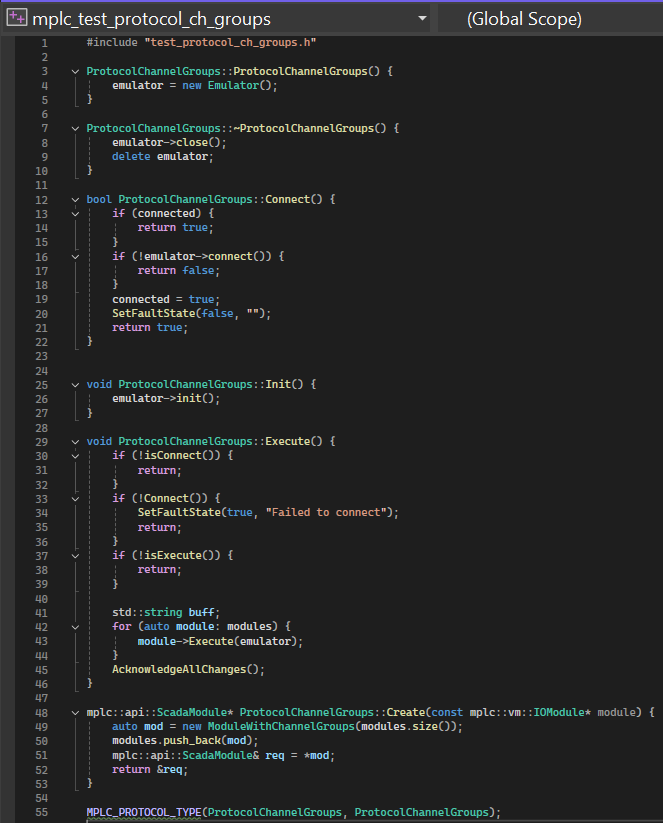

Для этого в примере был создан файл реализации для модулей с настройками test_protocol_ch_groups.cpp:

realiz_protocola_grup_canal_v_C_3

Содержимое файла:

Скриншот

Текст

realiz_protocola_grup_canal_v_C_4

#include "test_protocol_ch_groups.h"

ProtocolChannelGroups::ProtocolChannelGroups() {

emulator = new Emulator();

}

ProtocolChannelGroups::~ProtocolChannelGroups() {

emulator->close();

delete emulator;

}

bool ProtocolChannelGroups::Connect() {

if (connected) {

return true;

}

if (!emulator->connect()) {

return false;

}

connected = true;

SetFaultState(false, "");

return true;

}

void ProtocolChannelGroups::Init() {

emulator->init();

}

void ProtocolChannelGroups::Execute() {

if (!isConnect()) {

return;

}

if (!Connect()) {

SetFaultState(true, "Failed to connect");

return;

}

if (!isExecute()) {

return;

}

std::string buff;

for (auto module: modules) {

module->Execute(emulator);

}

AcknowledgeAllChanges();

}

mplc::api::ScadaModule* ProtocolChannelGroups::Create(const mplc::vm::IOModule* module) {

auto mod = new ModuleWithChannelGroups(modules.size());

modules.push_back(mod);

mplc::api::ScadaModule& req = *mod;

return &req;

}

MPLC_PROTOCOL_TYPE(ProtocolChannelGroups, ProtocolChannelGroups);

Если при создании модулей необходимо отличать их, то в методе протокола Create() для модулей имеется поле SubType класса vm::IOModule, в котором и содержится значение Подтипа модуля, которое указывалось в редакторе.

module_with_ch_groups.h

Далее идёт создание класса модуля, унаследованного от ScadaModule. Далее создаётся отдельный класс ChannelGroup, что и будет выполнять работу группы каналов. Для создания группы каналов в классе ScadaModule есть перегружаемый метод InitChannelGroup, в котором дополнительно происходит инициализация каналов. Так как работу по созданию каналов выполняет метод InitChannelGroup, а метод Create() чисто виртуальный, необходимо переопределить его кодом с возвращением nullptr.

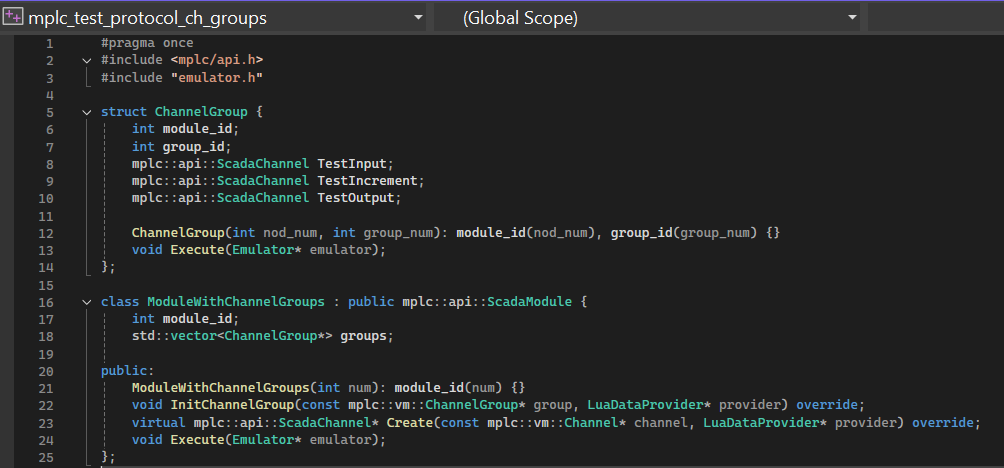

Для этого в примере был создан файл реализации для протокола с настройками module_with_ch_groups.h:

realiz_protocola_grup_canal_v_C_5

Содержимое файла:

Скриншот

Текст

realiz_protocola_grup_canal_v_C_6

#pragma once

#include <mplc/api.h>

#include "emulator.h"

struct ChannelGroup {

int module_id;

int group_id;

mplc::api::ScadaChannel TestInput;

mplc::api::ScadaChannel TestIncrement;

mplc::api::ScadaChannel TestOutput;

ChannelGroup(int nod_num, int group_num): module_id(nod_num), group_id(group_num) {}

void Execute(Emulator* emulator);

};

class ModuleWithChannelGroups : public mplc::api::ScadaModule {

int module_id;

std::vector<ChannelGroup*> groups;

public:

ModuleWithChannelGroups(int num): module_id(num) {}

void InitChannelGroup(const mplc::vm::ChannelGroup* group, LuaDataProvider* provider) override;

virtual mplc::api::ScadaChannel* Create(const mplc::vm::Channel* channel, LuaDataProvider* provider) override;

void Execute(Emulator* emulator);

};

module_with_ch_groups.cpp

В файле исходных кодов работа с макросами регистрации не отличается от обычного протокола.

Для этого в примере был создан файл реализации для протокола module_with_ch_groups.cpp:

realiz_protocola_grup_canal_v_C_7

Содержимое файла:

Скриншот

Текст

realiz_protocola_grup_canal_v_C_8

#include "module_with_ch_groups.h"

void ChannelGroup::Execute(Emulator* emulator) {

std::string buff;

if (TestIncrement.OutVar.Changed()) {

emulator->set_increment(module_id, group_id, TestIncrement.OutVar.Get<int>());

}

if (TestInput.OutVar.Changed()) {

emulator->write(module_id, group_id, TestInput.OutVar.Get<std::string>());

}

buff = emulator->read(module_id, group_id);

TestOutput.InVar.Update(buff);

}

void ModuleWithChannelGroups::InitChannelGroup(const mplc::vm::ChannelGroup* group, LuaDataProvider* provider) {

int group_id = 0;

if (auto it = group->settings.find("id"); it != group->settings.end()) {

group_id = it->second.Get<int>(0);

}

auto ch_group = new ChannelGroup(module_id, group_id);

for (auto channel: group->childs<mplc::vm::Channel>()) {

mplc::api::ScadaChannel* ch;

if (channel->name.utf8() == "test_input") {

ch = &ch_group->TestInput;

} else if (channel->name.utf8() == "test_output") {

ch = &ch_group->TestOutput;

} else if (channel->name.utf8() == "test_increment") {

ch = &ch_group->TestIncrement;

} else {

ch = nullptr;

}

if (ch) {

ch->BaseInit(channel);

}

groups.push_back(ch_group);

}

mplc::api::ScadaChannel* ModuleWithChannelGroups::Create(const mplc::vm::Channel* channel, LuaDataProvider* provider) {

return nullptr;

}

void ModuleWithChannelGroups::Execute(Emulator* emulator) {

for (auto group: groups) {

group->Execute(emulator);

}

Ввод и вывод данных из каналов модулей происходит методами Read() и Write() класса ScadaChannel. ch - это указатель на класс ScadaChannel.

Важно! Метод Read выдаёт ошибку и не возвращает значение, пока заменяется на комбинацию методов.

Далее можно компилировать проект.

Компиляция проекта

ОС Windows

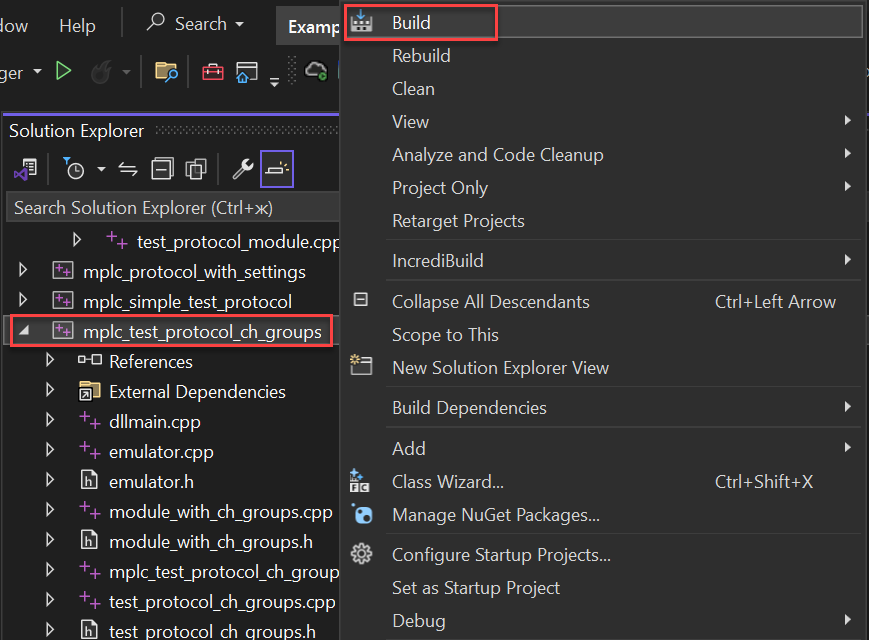

Для компиляции проекта на ОС Windows нужно выполнить команду Build в контекстном меню проекта:

realiz_protocola_grup_canal_v_C_9

Скомпилированные файлы появятся в папке проекта: C:\mplc\api\platform\x64\Release\bin\ (адрес действителен, если название папок, которые делал разработчик, совпадают с названиями, которые давались в этой инструкции).

ОС Linux

Чтобы произвести сборку под Linux платформы, нужно сохранить проект и перенести все файлы из папки C:\mplc\api (адрес действителен, если название папок, которые делал разработчик, совпадают с названиями, которые давались в этой инструкции) в созданный каталог на компьютере с ОС Linux. Подробнее смотрите в разделе Сборка под Linux платформы.

После сборки можно приступать к тестированию созданного ФБ.
