Работа с Константами

<< Click to Display Table of Contents >>

Navigation:  Проект в MasterSCADA 4D > Дерево библиотек > Пользовательская библиотека >

Работа с Константами

В пользовательскую библиотеку можно добавить Константу. Которую в дальнейшей можно использовать в программах ST и FBD.

Создание Константы

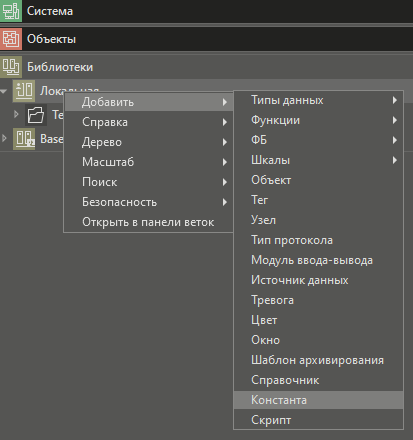

Добавить константу можно при помощи контекстного меню библиотеки:

sozdanie_konstant

Появится группа Константы:

sozdanie_konstant_1

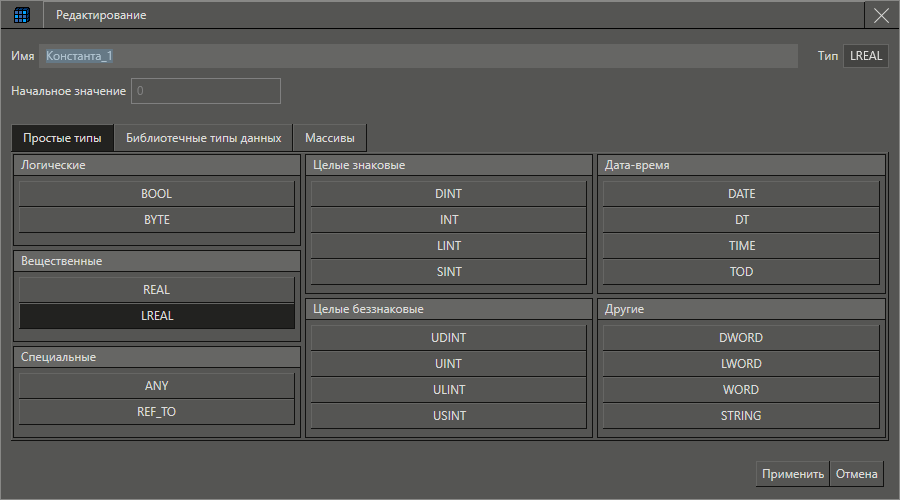

Откроется окно настройки Константы:

sozdanie_konstant_2

Порядок работы с окном такой же как и с окном настройки параметра. Нужно указать имя, тип константы и ее значение в поле Начальное значение. Константу можно настраивать и в ее панели свойств. Рекомендуется давать константам уникальные имена, даже если они находятся в разных библиотеках, если имена будут совпадать, то при компиляции проекта, где указаны только имена констант будет использоваться та константа, которая находится в дереве библиотек выше.

При компиляции проекта вместо констант подставятся их начальные значения.

Использование Констант

В программах ST

Для использования в программах ST нужно в коде указать имя константы или перетащить ее в код из библиотеки. Можно использовать как простое имя константы, например, Константа_1, так и составное с именем библиотеки Локальная.Константа_1.

Если перетащить константу в текст программы, то она добавится в виде Имя_библиотеки.Имя_константы:

rabota_s_konstantami

В программах FBD

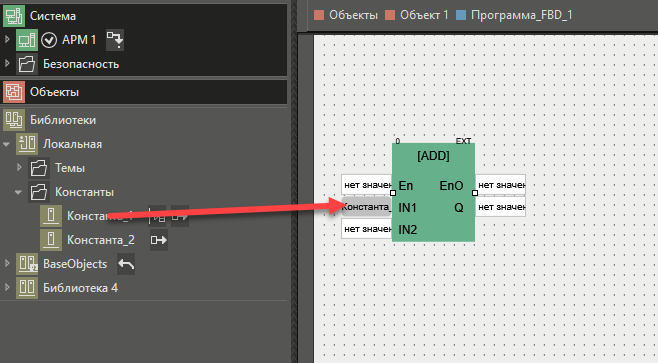

Параметры программ FBD можно связывать с константами методом drag&drop:

rabota_s_konstantami_1
