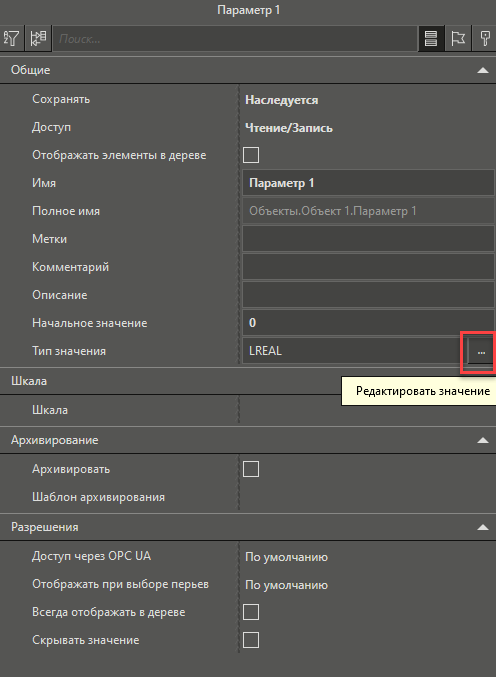

Окно настройки параметра открывается автоматически при добавлении параметра в проект. В любой момент времени это окно может быть вызвано двойным нажатием левой кнопки мыши на параметре, либо нажатием на кнопку в панели свойств:
Элемент |
Описание |
Тип значения |
Отображается выбранный тип параметра. |
Переключение |
Используется только для параметров программ. Определяет поведение параметра типа BOOL. |
Описание других свойств смотрите в разделе Категория свойств Общие.
В зависимости от вида параметра (параметр объекта, вход программы, параметр канала и т.п.), окно имеет различный набор инструментов.

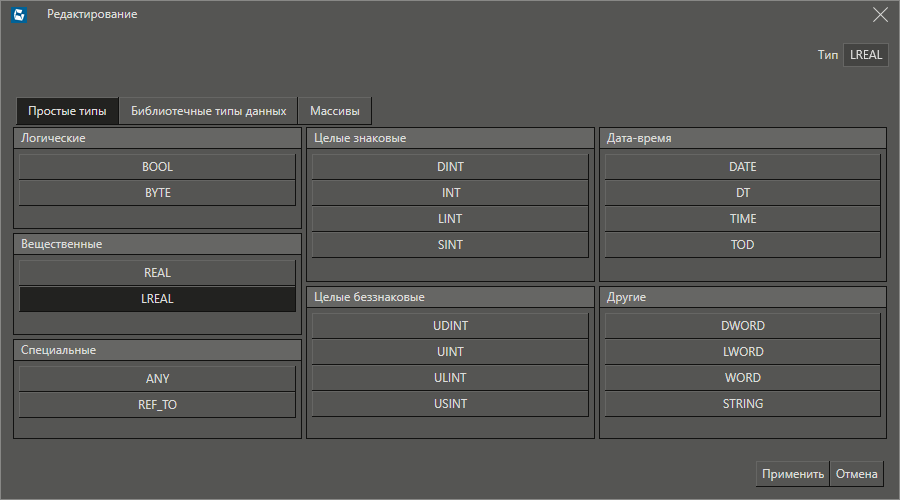

Вид окна для параметра объекта типа BOOL:
Описание:
Элемент |
Описание |
Вкладка Простые типы |
В данной вкладке выбирается один из простых типов данных стандарта МЭК 61131-3. |
Вкладка Библиотечные типы данных |
В данной вкладке можно выбрать один из библиотечных типов, как поставляемых вместе с MasterSCADA 4D, так и созданных пользователем в какой-либо пользовательской библиотеке. Вкладка может содержать все пользовательские типы данных (массивы, структуры и др.). Одна строка соотвествует одному типу данных, в каждой строке находится имя типа и путь к нему в дереве библиотек. |
Вкладка Массивы |
В данной вкладке можно назначить параметру тип данных Массив на основе простых и библиотечных типов. При работе с параметрами дерева объектов и дерева системы данная вкладка используется редко. Как правило, сначала создается библиотечный тип данных вида Массив, содержащий в себе все необходимые настройки (количество осей, количество параметров в оси и тип данных,), а затем уже нужный тип выбирается из списка библиотечных типов. |
Если в библиотеку были добавлены Справочники, то окно настройки параметра будет содержать еще одну вкладку, описание в разделе Создание типа Справочника.
