Название

Описание

Элементы

Доступ

Для Параметра объекта, узла, канала,  тега эта настройка определяет доступ к данному параметру для установки внешних связей, т.е. то, какие действия внешние элементы могут производить с данным элементом  (в данном случае, внешними считаюся элементы,  которые находятся в другом объекте).

Возможны значения:

•Чтение - означает, что допускаются только исходящие связи к внешним источникам;

•Запись - означает, что допускаются только входящие связи от внешних источников;

•Чтение/Запись -  означает, что допускаются и входящие, и исходящие связи с внешними источниками.

Важно! Если у параметра стоит настройка доступа Чтение, то в него возможна запись значения из программы если параметр и программа находятся в одном и том же объекте.

Для элемента Канал возможные значения:

•Input - означает, что в канале будет только один параметр, свойство Доступ которого - Чтение . Используется в случае когда канал получает данные от устройства;

•Output - означает, что в канале будет только один параметр, свойство Доступ которого - Запись. Используется в случае когда канал записывается данные в устройство;

•InOut - означает, что в канале будет два параметра: один используется для чтения из устройства, а второй для записи.

Для Параметра программы:

•Input  - означает, что параметр принимает значение от внешнего источника для использования его при работе программы;

•Output - означает, что значение параметра получается в результате работы программы;

•InOut - означает, что значение параметра берется от внешнего источника перед началом работы программы, затем меняется в программе, и может быть отправлено внешнему источнику. Для таких параметров нельзя устанавливать свойство Сохранять в состояние Да.

Для локального Параметра программы:

•Local - значение параметра между вызовами программы будет сохраняться;

•Temp  - после срабатывания программы значение параметра не сохраняется.

Параметр, Канал, Переменная программы

Отображать элементы в дереве

Данное свойство будет доступно для параметров типа массив. Если флаг установлен в значении True, то в дереве объектов будут отображаться все элементы массива. Тем временем при значении False (по умолчанию) элементы массива будут отображаться в дереве объектов в стиле выпадающего списка.

Важно! При повторной установке флага в значение True, существующие связи массива пропадут.

Параметр и Параметр Окна

Имя

Название элемента, которое дается ему разработчиком проекта. Для каждого языка, поддерживаемого в среде разработки, можно задать свое название элемента.

Имя параметра объекта и самого объекта может содержать спецсимволы (", ;, ?, : и другие), в отличии от параметров узлов и параметров программ.

Важно! Имена параметров не могут начинаться с цифр.

У всех элементов

Преобразование входящей связи

Данное свойство будет доступно для элементов, где может быть входящая связь (Прием значений из). Определяет правила преобразования входящего значения. Заданная конвертация сохраняется в свойстве Преобразование входящей связи.

Важно! Преобразование не будет происходить, если параметр установлен при использовании действия Установить параметр, либо если связь осуществляется из окон или через связи прямого доступа при вызове из ST.

Параметр, Тег, Канал, Переменная программы

Комментарий

Краткое описание элемента, может быть добавлено пользователем или разработчиком ПО. Если комментарий установлен, то при наведении мышью на элемент в среде разработки отобразится комментарий:

У всех элементов

Описание

Краткое описание элемента, может быть добавлено пользователем или разработчиком ПО. Может быть использовано совместно со свойством Тип отображаемого имени контрола Тренд или в качестве столбца в котроле Журнал.

У всех элементов

Метки

Разработчик проекта может создать свои обозначения элементов, записать их в данном поле, и в дальнейшем использовать эти обозначения при поиске элементов.

У всех элементов

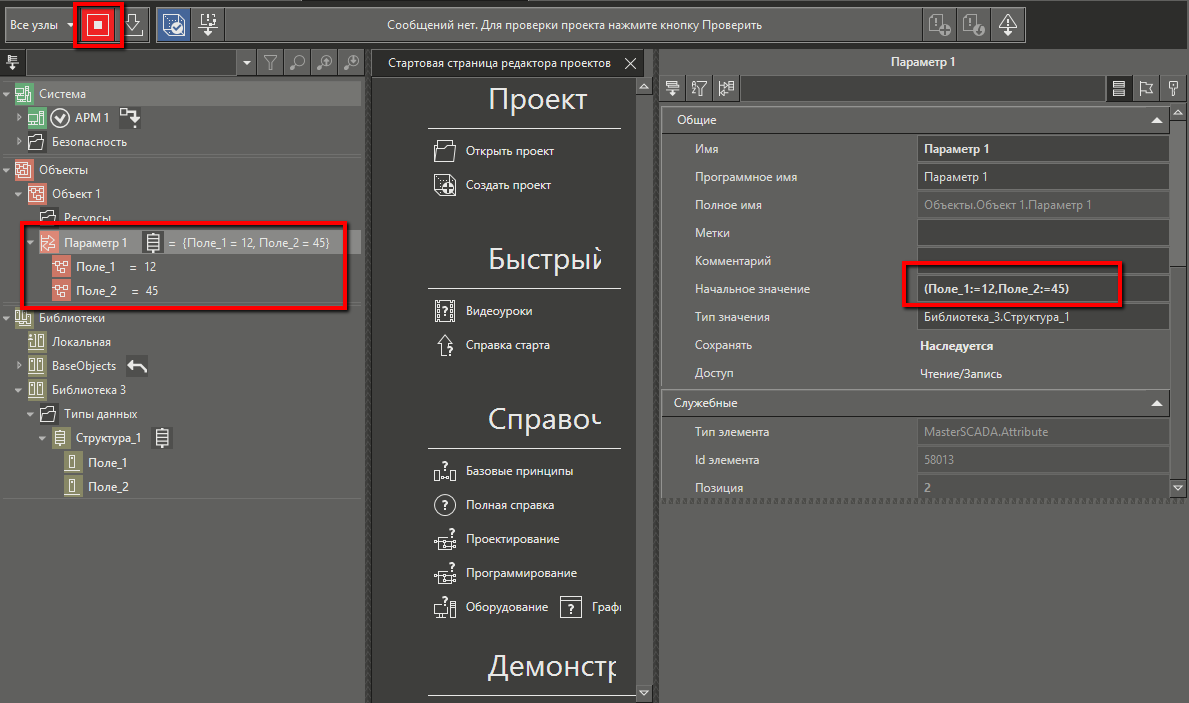

Начальное значение

Определяет первоначальное значение параметра при старте среды исполнения. Если среда исполнения запускается впервые, то параметр примет значение, установленное в данном поле. При повторных запусках значение параметра будет зависеть от настройки Сохранять. Если параметр сохраняется, то при повторном старте будет установлено значение, которое было получено при исполнении. Иначе будет установлено значение, заданое в данном поле.

Параметры

Отключить исполнение

Если флаг установлен в состояние TRUE, то объект или протокол исполняться не будут. Как правило, данная настройка используется при отладке проекта, когда требуется исключить из работы какие-либо части проекта. Например, когда проект уже сделан, но на объекте еще не подключена часть оборудования.

Объекты, протоколы

Полное имя

Показывает путь к элементу в дереве, например, Система.АРМ 1.Протоколы.Modbus TCP.Модуль Modbus TCP 1.AI. Носит информативный характер. Не редактируется.

У всех элементов

Сохранять

Определяет, требуется ли сохранять последнее значение, полученное в результате работы среды исполнения, при повторном старте. Может принимать одно из 4 значений:

•Наследуется - свойство определяется у родительского элемента;

•Да - значение сохраняется, настройки задаются в службе Сохранение состояния;

•Нет - значение не сохраняется;

•Константа - значение не может быть изменено в режиме исполнения.

Подробное описание смотрите в разделе Свойство Сохранять

Смотрите также:

•Модификаторы операторов определения переменных

•Работа с файлом горячего рестарта.

•Служба Сохранение состояния

Важно! Свойство Сохранять=Да нельзя устанавливать для параметров программ, у которых свойство Доступ=InOut

Важно! Свойство не работает для параметров, тип которых Массив с динамическим размером осей

Параметры, тревоги и параметры тревог, экземпляр объекта, экземпляр ФБ

Тип значения

Определяет тип данных. Смотрите также Редактор переменной.

Параметры

Отображать элементы в дереве

Определяет способ отображения параметров с типом массив структур. Если флаг установлен, то элементы массива будут представлены в виде дерева. Каждый элемент можно выделить и сделать индивидуальные настройки, например, установить флаг Архивировать

Параметры, Каналы

Шаблон имени канала

По умолчанию указано значение {Numder}. Это значит, что в имени канала будет только его порядковый номер, который начинается с 0. Если указать, Канал {Numder1}, то порядковый номер начнется с 1, и перед номером будет слово Канал. Пример, для 3 каналов, которые добавлены в группу каналов:

Важно! При вводе шаблона имени канала {NumderN > 1}, где N любое число больше 1, шаблон не применится

Группы каналов, каналы, шаблон канала, группы каналов

Задание типа доступа у канала

По умолчанию значение настройки FALSE. Если значение TRUE, то для каждого канала в группе настройку Доступ можно переопределить отдельно.

Группы каналов, шаблон группы каналов
