Экземпляр объекта - это элемент дерева объектов, который появляется путем вставки объекта из библиотеки. Имеет отношения с типом Ссылается. Изменить внутреннюю структуру отдельного экземпляра после его добавления в проект нельзя. Это значит, что в экземпляр объекта нельзя добавить или удалить параметр. Но при этом можно настраивать связи и редактировать некоторые свойства уже добавленных параметров.
Связи параметров экземпляра объекта

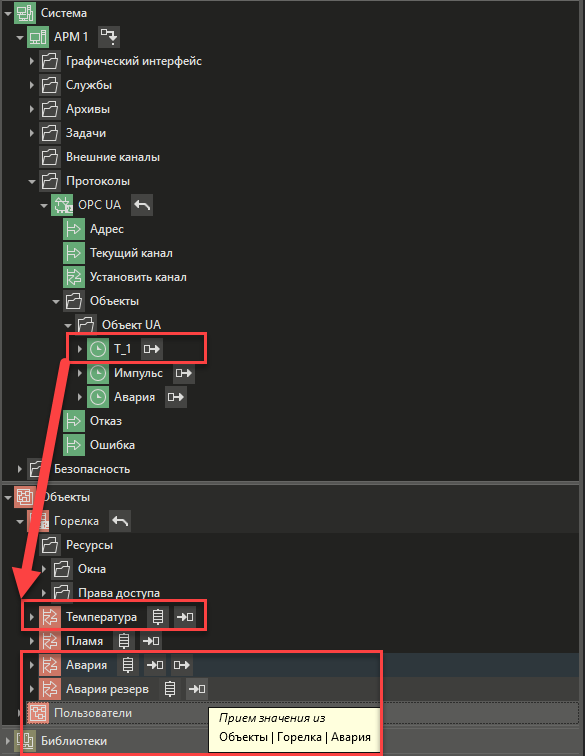

Параметры экземпляра объекта могут устанавливать связи как с другими элементами проекта, так и внутренние связи между собой:
Шкала для параметров экземпляра объекта
Если в типе объекта указана шкала для параметра, то нельзя изменить её в экземпляре объекта. В экземпляре можно лишь переопределить её настройки.
Чтобы у параметра экземпляра объекта можно было задать шкалу, она не должна быть определена в библиотечном объекте.

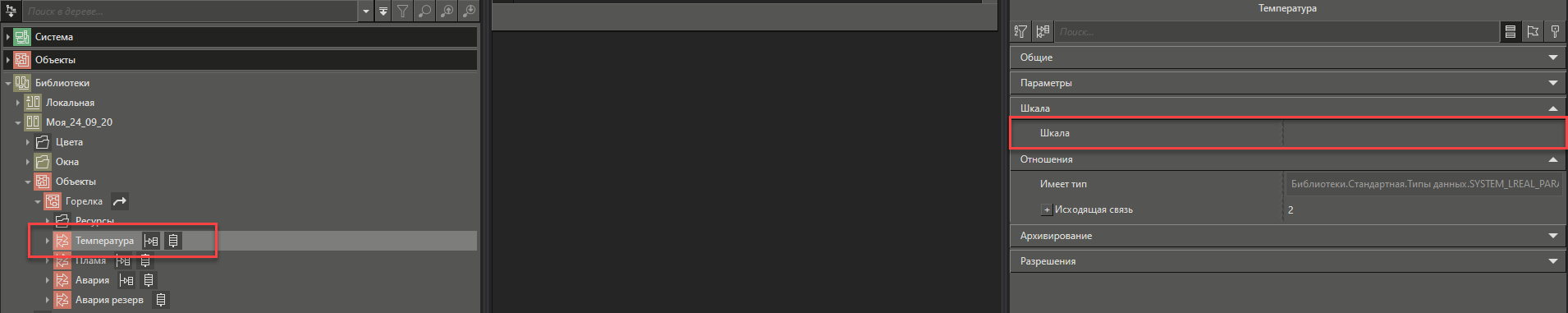

Шкала параметра в типе объекта:

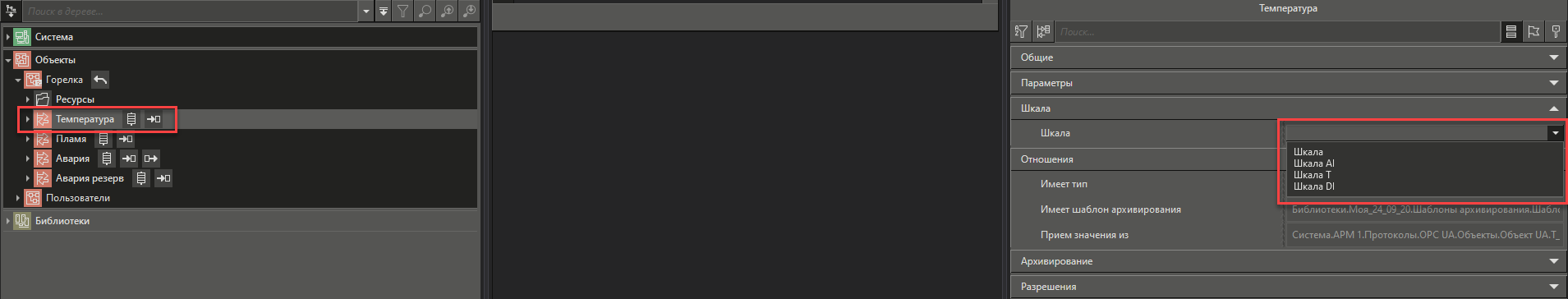

Шкала параметра в экземпляре объекта:
Архивирование для параметров экземпляра объекта

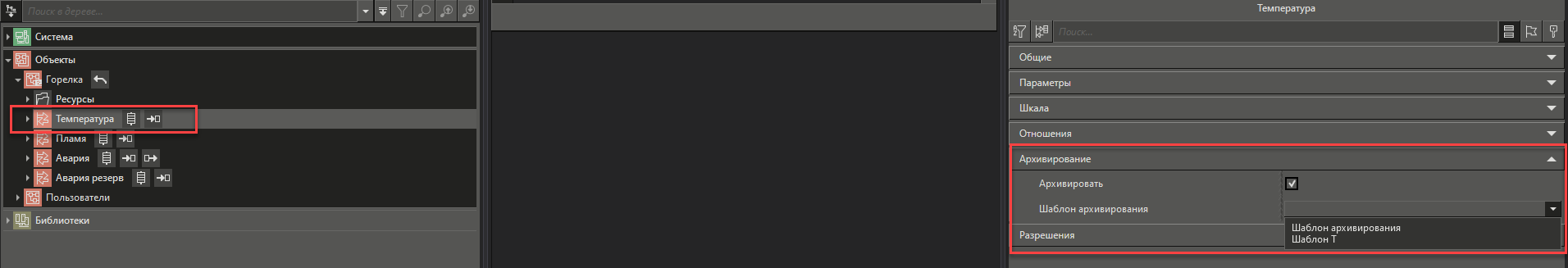

Аналогично шкалам, для параметров экземпляра объекта можно настроить индивидуальные параметры архивирования. Для каждого параметра экземпляра объекта можно включить или отключить архивирование и задать собственные шаблоны архивирования, если настройки не были установлены в библиотечном элементе. Если шаблон архивирования задан в параметре типа объекта, то в экземпляре можно лишь переопределить его настройки.
