Архивы данных в MasterSCADA 4D хранятся в базах данных.
Прежде чем приступать к разработке проекта, в котором потребуется архивировать данные, необходимо убедиться в том, что устройство, на котором устанавливается среда исполнения MasterSCADA 4D, имеет технические средства для хранения архивов.
В текущей версии могут архивироваться параметры объектов, узлов, программ и каналов, сами теги и каналы, а также настройки.
Важно! Параметры элементов, исполняемых в задаче экрана, не архивируются.

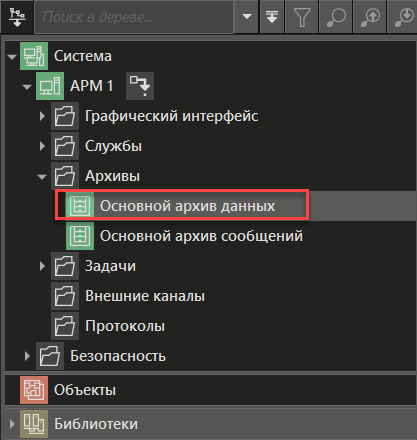

По умолчанию каждый узел содержит элемент Основной архив данных в группе Архивы:

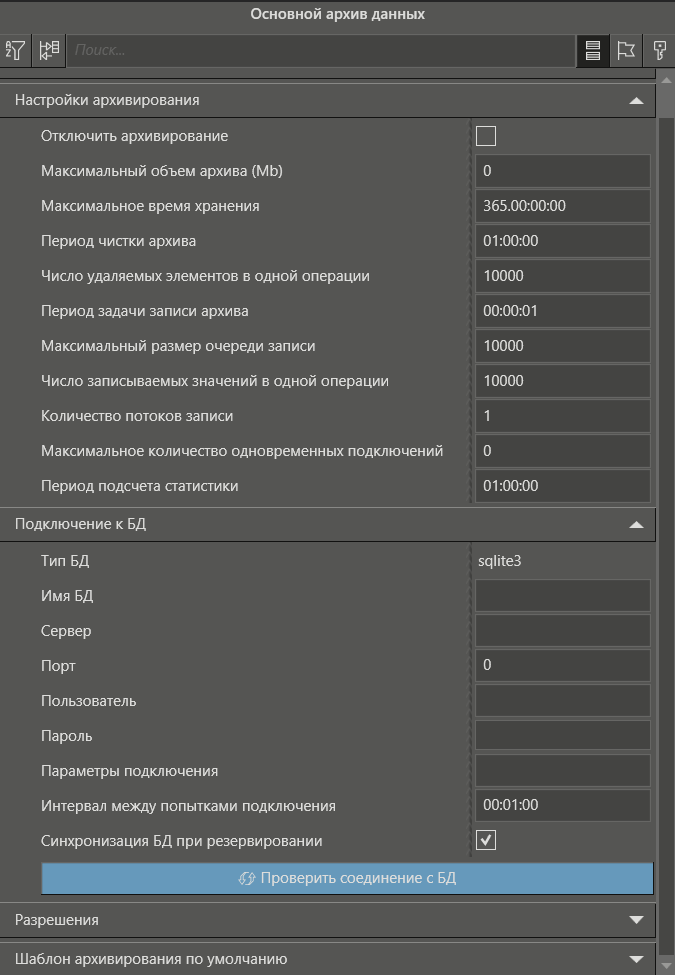

В данном элементе определяются основные настройки:

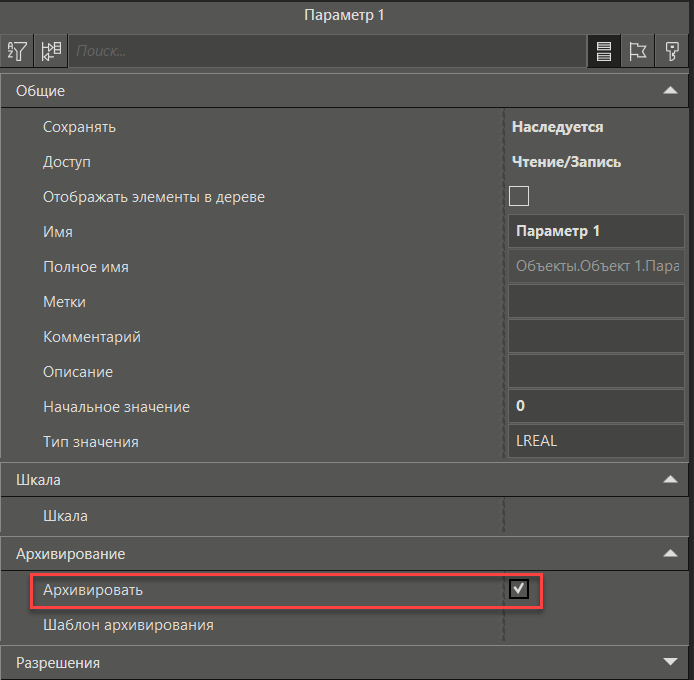

Список параметров, значения которых попадают в архив, определяется настройкой Архивировать этого параметра (тега, канала) :
Если требуется обеспечить хранение разных параметров с разными настройками, то необходимо создать шаблоны архивирования.
Вместе со значением в архив автоматически записываются связанные с этим значением данные – идентификатор параметра, время источника, время сервера, тип значения и статус.
Для просмотра архивов данных в графическом клиенте можно использовать График.
Если требуется обеспечить хранение архивов объектов в разных БД, например, значения параметров Объекта 1 должны будут храниться в БД MS SQL, а Объекта 2 - в SQLITE, то необходимо элемент Основной архив данных настроить для хранения архивов в MS SQL, а также добавить в узел элемент Архив данных, и настроить его для хранения архивов в SQLITE, а затем в контекстном меню того объекта, который должен храниться в БД SQ LITE, необходимо выбрать соответствующий пункт.
Особенности архивирования каналов и тегов
Если установлен флаг Архивировать у канала, у которого свойство Доступ имеет значение Input или InOut, то будет архивироваться Вход канала. Если установлен флаг Архивировать у канала, у которого свойство Доступ имеет значение Output, то будет архивироваться Выход канала.
Если установлен флаг Архивировать у тега то будет архивироваться его параметр Выход.
Если канал или тег имеет дополнительные параметры в программах, окнах и т.п., то эти параметры архивироваться не будут, если установлен флаг Архивировать у канала. В случае необходимости, у таких параметров флаг Архивировать нужно установить вручную.
