Контекстная панель

Контекстная панель по умолчанию отключена. Ее можно включить нажав на соответствующую кнопку во Вкладке Вид. После включения появляется возможность переключаться между деревом MasterSCADA и Контекстной панелью. Обеспечивает альтернативный способ добавления элементов в проект. Контекстная панель открывается при выделении элемента в дереве. Если элемент не имеет собственной контекстной панели, то откроется контекстная панель родительского элемента.

Собственную контекстную панель имеют следующие элементы: дерево системы, дерево объектов, дерево библиотек, Узел, Объект, Библиотека.

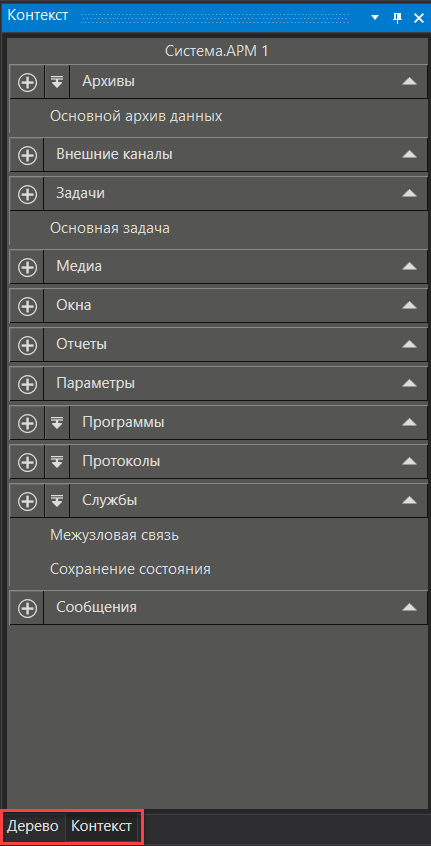

Вид контекстной панели для Узла:

contex_panel

Элементы контекстной панели:

Вид

Назначение

contex_panel_2

В заголовке отображается элемент, к которому относится панель.

contex_panel_1

Если нажать на эту кнопку, то добавится тот элемент, рядом с которым находится эта кнопка .

contex_panel_3

Если имется возможность добавить несколько разных элементов, то при нажатии на эту кнопку откроется список доступных элементов.

contex_panel_7

При нажатии на эту кнопку скрывается/раскрывается список элементов, уже добавленных в проект данного типа.

contex_panel_4

Переход к элементу в дереве. При этом открывается панель свойств этого элемента.

contex_panel_5

Служит для копирования элемента.

contex_panel_6

Служит для открытия редактора, необходимого для разработки выделенного в контекстной панели элемента.
