Интерфейс редактора проекта

В заголовке приложения указывается название продукта – MasterSCADA 4D, номер поколения  продукта, например, 1.3, а также имя открытого проекта.

В редакторе проекта может быть открыт только один проект. На одном компьютере можно открыть несколько приложений MasterSCADA 4D, в которых могут независимо редактироваться разные проекты, при этом поддерживается копирование и вставка из одного проекта в другой.

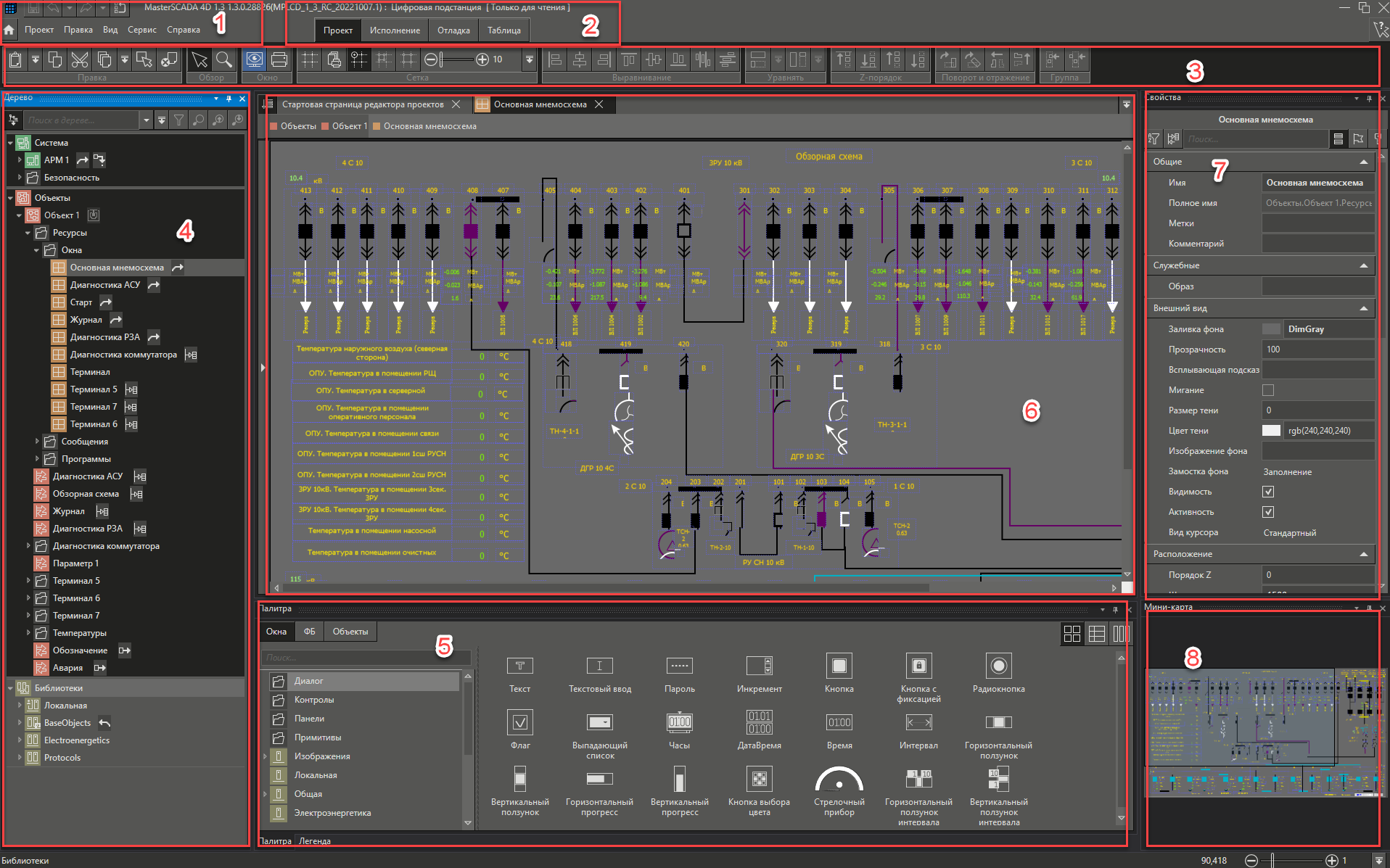

Интерфейс редактора проекта состоит из набора панелей:

trmd6img1

1. Главное меню. Состоит из пяти текстовых панелей и одной кнопки-иконки:

кнопка Отобразить главное меню - при нажатии открывает или возвращает на стартовую страницу MasterSCADA 4D;

кнопка Проект - при нажатии открывает выпадающий список с настройками проекта;

кнопка Правка - при нажатии открывает выпадающий список с инструментами для работы с выделенным элементом;

кнопка Вид  - при нажатии открывает меню в виде выпадающего списка для включения/отображения всех док-панелей;

кнопка Сервис - при нажатии открывает выпадающий список с настройками MasterSCADA 4D;

кнопка Справка  - при нажатии открывает раздел со справочной информацией о MasterSCADA 4D.

2. Вкладка проекта. Состоит из четырех текстовых панелей:

Проект - открывает вкладку инструментов проект;

Исполнение - открывает вкладку инструментов исполнение;

Отладка - открывает вкладку инструментов отладка;

Таблица - открывает раздел табличного представления проекта.

3. Панель инструментов. Внешний вид зависит от выбранной вкладки проекта.

4. Дерево проекта. Плавающая панель, состоящая из трех частей: дерево системы, дерево объектов, дерево библиотек.

5. Вкладки палитры элементов и легенды открытого редактора. Также является плавающей панелью.

6. Рабочая область открытого редактора. В рабочей области открываются вкладки для редактирования элементов (окон, программ, протоколов и др.). Вкладка элемента открывается двойным кликом мыши по нему в дереве проекта. Порядок работы с вкладками описан в соответствующем разделе.

7. Панель свойств. Плавающая панель, отображающая настройки текущего элемента, выбранного для работы.

8. Мини-карта. Плавающая панель, являющаяся средствм для навигации в окнах редакторов: FBD, SFC, LD диаграмм и мнемосхем.

В нижней части окна редактора находится панель статуса, содержащая следующие инструменты:

строка статуса;

  комбинированный инструмент масштабирования

trmd6img3

  поле позиции курсора.

Строка статуса

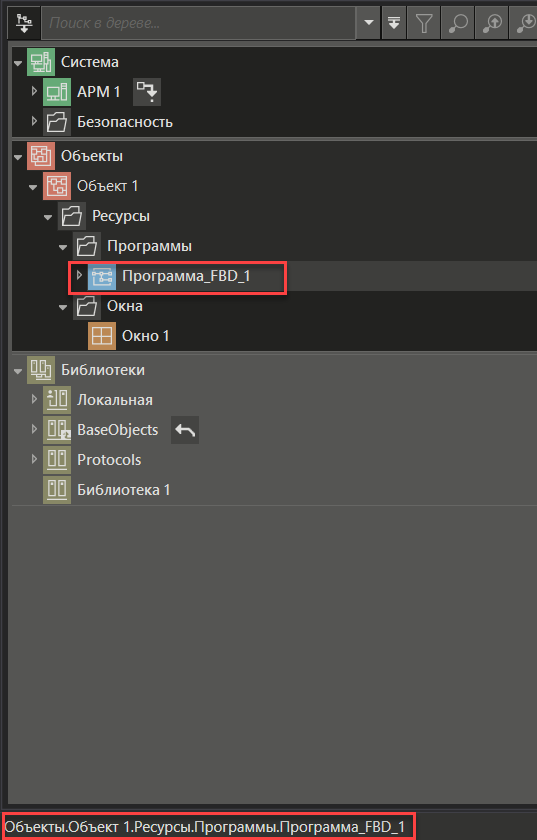

В строке статуса отображается полное имя элемента проекта, на который наведен указатель мыши:

trmd6img4

Поле позиции курсора

В этом поле отображается позиция курсора в тексте ST-программы, положение курсора в графическом языке или в графическом редакторе. Поле расположено справа от комбинированного инструмента масштабирования. Позиция курсора отображается как <номер строки/координата X>;<знакоместо в строке/координата Y>:

trmd6img5

Выполнение длительных операций

При выполнении отдельных операций, которые могут занимать длительное время, в строке статуса отображается индикатор выполнения (ProgressBar):

trmd6img6

К подобным операциям относятся: подключение библиотек, обновление библиотек, копирование в буфер, вставка из буфера, удаление, проверка конфигурации проекта и др.
