Графический элемент Легенда является вспомогательным элементом тренда, служит для предоставления пользователю дополнительной информации о перьях добавленных на тренд.
Важно! Для возможности использования легенды в исполнительную систему должна входить опция MSRT4D-TRN. Данная опция включена в базовый функционал лицензий Standard, Professional, Enterprise.
В палитре редактора HMI элемент Легенда находится в категории Контролы.
Вид элемента в палитре:

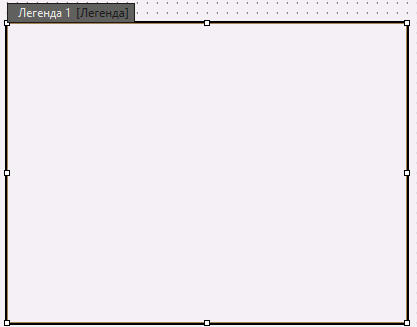

Вид элемента после добавления в рабочую область редактора HMI:

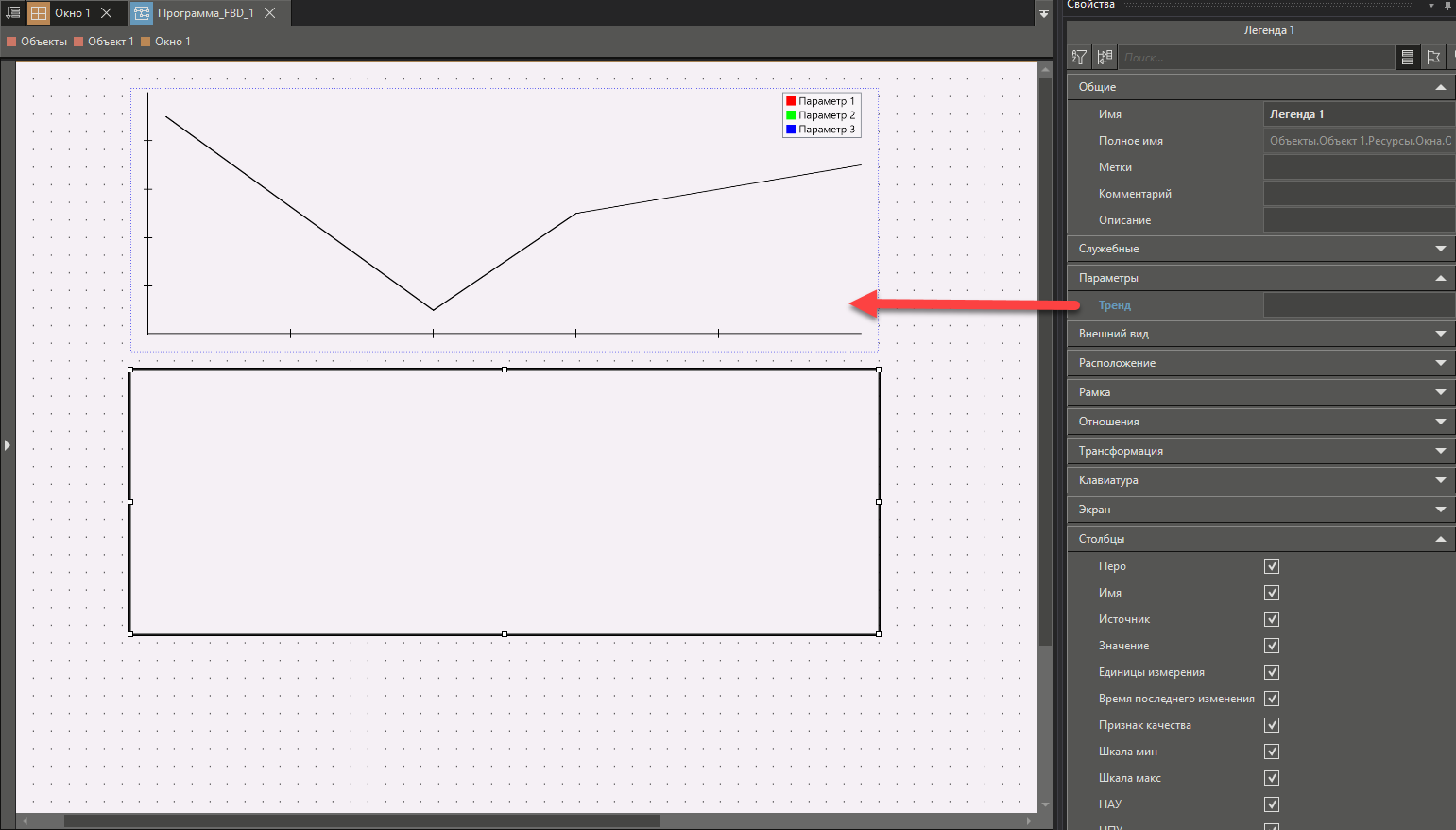

Самый быстрый способ связать Легенду и Тренд это перетащить соответствующее свойство элемента на Тренд:
После этого в Легенде в клиенте визуализации будут отображаться дополнительная информация о перьях тренда.
При необходимости можно настроить панель свойств элемента.
Описание основных свойств графического элемента Легенда:
Название |
Описание |
Категория Столбцы |
|
Перо |
Данное свойство имеет тип BOOL и может принимать значение TRUE (отображать ли при запуске проекта на исполнение столбец Перо) или False (не отображать столбец Перо). В клиенте визуализации также возможно настроить отображение столбца. |
Имя |
Данное свойство имеет тип BOOL и может принимать значение TRUE (отображать ли при запуске проекта на исполнение столбец Имя) или False (не отображать столбец Имя). В клиенте визуализации также возможно настроить отображение столбца. |
Источник |
Данное свойство имеет тип BOOL и может принимать значение TRUE (отображать ли при запуске проекта на исполнение столбец Источник) или False (не отображать столбец Источник). В клиенте визуализации также возможно настроить отображение столбца. |
Единицы измерения |
Данное свойство имеет тип BOOL и может принимать значение TRUE (отображать ли при запуске проекта на исполнение столбец Единицы измерения) или False (не отображать столбец Единицы измерения). В клиенте визуализации также возможно настроить отображение столбца. |
Значение |
Данное свойство имеет тип BOOL и может принимать значение TRUE (отображать ли при запуске проекта на исполнение столбец Значение) или False (не отображать столбец Значение). В клиенте визуализации также возможно настроить отображение столбца. |
Среднее значение |
Данное свойство имеет тип BOOL и может принимать значение TRUE (отображать ли при запуске проекта на исполнение столбец Ср. Значение) или False (не отображать столбец Ср. Значение). В клиенте визуализации также возможно настроить отображение столбца. |
Комментарий |
Данное свойство имеет тип BOOL и может принимать значение TRUE (отображать ли при запуске проекта на исполнение столбец Комментарий) или False (не отображать столбец Комментарий). В клиенте визуализации также возможно настроить отображение столбца. |
Время последнего изменения |
Данное свойство имеет тип BOOL и может принимать значение TRUE (отображать ли при запуске проекта на исполнение столбец Время последнего изменения) или False (не отображать столбец Время последнего изменения). В клиенте визуализации также возможно настроить отображение столбца. |
Признак качества |
Данное свойство имеет тип BOOL и может принимать значение TRUE (отображать ли при запуске проекта на исполнение столбец Признак качества) или False (не отображать столбец Признак качества). В клиенте визуализации также возможно настроить отображение столбца. |
Шкала мин |
Данное свойство имеет тип BOOL и может принимать значение TRUE (отображать ли при запуске проекта на исполнение столбец Шкала мин) или False (не отображать столбец Шкала мин). В клиенте визуализации также возможно настроить отображение столбца. |
Шкала макс |
Данное свойство имеет тип BOOL и может принимать значение TRUE (отображать ли при запуске проекта на исполнение столбец Шкала макс) или False (не отображать столбец Шкала макс). В клиенте визуализации также возможно настроить отображение столбца. |
НАУ |
Данное свойство имеет тип BOOL и может принимать значение TRUE (отображать ли при запуске проекта на исполнение столбец НАУ) или False (не отображать столбец НАУ). В клиенте визуализации также возможно настроить отображение столбца. |
НПУ |
Данное свойство имеет тип BOOL и может принимать значение TRUE (отображать ли при запуске проекта на исполнение столбец НПУ) или False (не отображать столбец НПУ). В клиенте визуализации также возможно настроить отображение столбца. |
ВПУ |
Данное свойство имеет тип BOOL и может принимать значение TRUE (отображать ли при запуске проекта на исполнение столбец ВПУ) или False (не отображать столбец ВПУ). В клиенте визуализации также возможно настроить отображение столбца. |
ВАУ |
Данное свойство имеет тип BOOL и может принимать значение TRUE (отображать ли при запуске проекта на исполнение столбец ВАУ) или False (не отображать столбец ВАУ). В клиенте визуализации также возможно настроить отображение столбца. |
Начальное значение |
Данное свойство имеет тип BOOL и может принимать значение TRUE (отображать ли при запуске проекта на исполнение столбец Начальное значение) или False (не отображать столбец Начальное). В клиенте визуализации также возможно настроить отображение столбца. |
Минимальное значение |
Данное свойство имеет тип BOOL и может принимать значение TRUE (отображать ли при запуске проекта на исполнение столбец Минимальное значение) или False (не отображать столбец Минимальное значение). В клиенте визуализации также возможно настроить отображение столбца. |
Максимальное значение |
Данное свойство имеет тип BOOL и может принимать значение TRUE (отображать ли при запуске проекта на исполнение столбец Максимальное значение) или False (не отображать столбец Максимальное значение). В клиенте визуализации также возможно настроить отображение столбца. |
Конечное значение |
Данное свойство имеет тип BOOL и может принимать значение TRUE (отображать ли при запуске проекта на исполнение столбец Конечное значение) или False (не отображать столбец Конечное значение). В клиенте визуализации также возможно настроить отображение столбца. |
Ширина колонки |
Указывается ширина выводимой колонки. |
Зафиксировать ширину |
Данное свойство имеет тип BOOL и может принимать значение TRUE (ширина колонок будет зафиксирована) или False (ширину колонок можно менять в клиенте визуализации). |
Размер текста |
Это свойство имеет тип BYTE и задает размер шрифта (в pt). |
Горизонтальное выравнивание текста |
Определяет положение текста по горизонтали относительно границ области ввода текста. Возможные значения - Лево, Право, Центр. |
Вертикальное выравнивание текста |
Определяет положение текста по вертикали относительно границ области ввода текста. Возможные значения - Вверх, Центр, Вниз. |
Курсив |
Данное свойство имеет тип BOOL и может принимать значение TRUE (использовать курсив) или False (использовать обычный шрифт). |
Жирный |
Данное свойство имеет тип BOOL и может принимать значение TRUE (использовать жирный шрифт) или False (использовать обычный шрифт) |
Подчеркнутый |
Данное свойство имеет тип BOOL и может принимать значение TRUE (использовать подчеркнутый шрифт) или False (использовать обычный шрифт). |
Цвет текста |
Определяет цвет текста элемента. При нажатии на кнопку |
