Данный элемент предназначен для отображения и/или установки значений параметров типа DT.Чаще всего элементы ДатаВремя в окне создаются путем перетаскивания параметра типа DT в окно правой кнопкой мыши. В этом случае все необходимые связи будут установлены автоматически.
В палитре редактора HMI элемент ДатаВремя находится в категории Диалог.
Вид элемента в палитре:

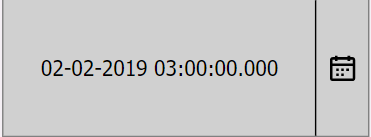

Вид элемента после добавления в рабочую область редактора HMI:

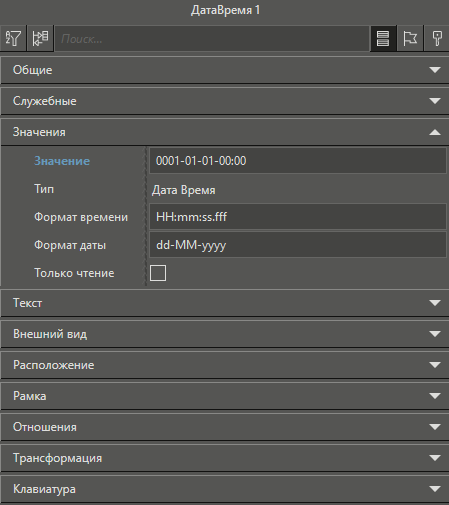

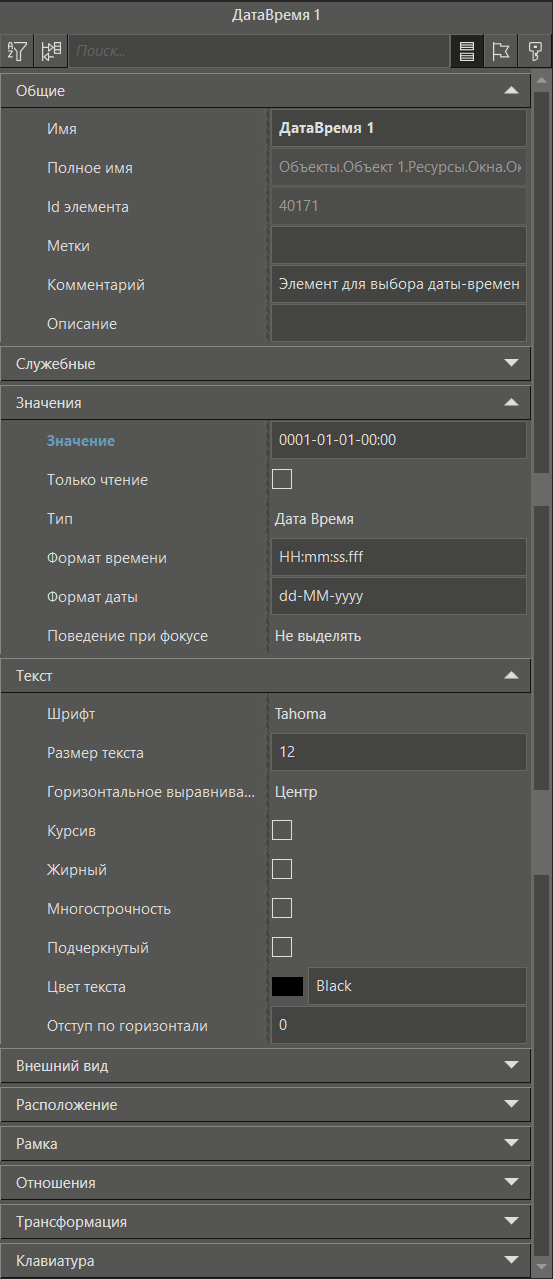

Вид панели свойств элемента:
Описание основных свойств графического элемента ДатаВремя:
Название |
Описание |
Категория Значения |
|
Значение |
Основное свойство элемента. Это свойство должно быть связано с параметром, значение которого необходимо устанавливать или значение которого требуется отображать в клиенте визуализации. Соотвественно, свойство может иметь входящую и исходящую связи. Если элемент был добавлен в окно из палитры редактора HMI , то связи необходимо установить вручную. Если параметр типа DT был перетащен в окно правой кнопкой мыши, и в контекстном меню был выбран пункт ДатаВремя, то данное поле заполнится автоматически. После установки связи данное свойство будет содержать дополнительные строки, в которых будет находиться информация о связях. |
Тип |
Задает, что именно и в каком порядке необходимо отображать. Выпадающий список содержит следующие варианты: •дата; •дата и время; •время и дата; •время. |
Формат времени |
Определяет формат времени. По умолчанию свойство принимает значение HH:mm:ss.fff, где: HH – это часы, mm – минуты, ss –секунды, fff – миллисекунды. Например, если формат времени будет иметь вид HH:mm, то в поле часов будут отображаться только часы и минуты. |
Формат даты |
Определяет формат даты. По умолчанию свойство принимает значение dd-MM-yyyy, где: dd – число, MM – месяц, yyyy – год. Например, если формат даты будет иметь вид dd-MM, то в поле часов будут отображаться только число и месяц. |
Только чтение |
Если свойство имеет значение TRUE, то ввод значения параметра в клиенте визуализации запрещен. Если свойство принимает значение FALSE, то при нажатии ЛК мыши на элемент в клиенте визуализации откроется окно ввода значения параметра. По умолчанию значение настройки FALSE. |
Поведение при фокусе |
Позволяет задавать положение курсора при вводе текста или значения. Свойство представлено в виде выпадающего списка с четырьмя вариантами выбора: 1.Не выделять - Курсор устанавливается в позицию, по которой был выполнен клик. Значение по умолчанию. 2.Выделить всё - Весь введенный текст выделяется при фокусе на контроле. 3.Установить в начало - Курсор устанавливается в самое начало строки ввода. 4.Установить в конец - Курсор устанавливается в самый конец строки ввода. |
Описание других свойств элемента смотрите в разделе HMI.Свойства
Установка даты/времени в клиенте визуализации
Элемент имеет вид:
Для изменения даты/времени можно воспользоваться одним из следующих способов:
•Нажать левой кнопкой мыши перед тем символом, значение которого необходимо изменить. При этом вокруг отображаемого времени появится синяя рамка и курсор. Затем, используя клавиатуру, можно ввести необходимое значение. При вводе можно перемещать курсор стрелками влево/вправо, использовать клавиши DEL, Backspace. Значение будет применено после нажатия на клавишу Enter, либо нажатия любой кнопки мыши за границей элемента.

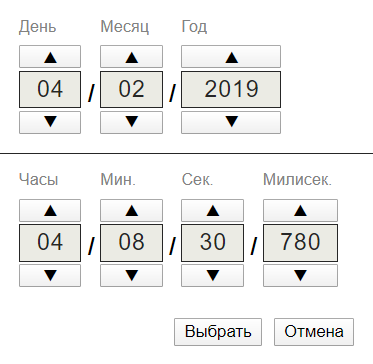

•Нажать левой кнопкой мыши на правую область элемента. При этом откроется окно, в котором можно изменять отдельные части даты/времени, используя соответствующие стрелки, либо покрутив колесо мыши в нужном поле:
Для применения выполненных изменений даты/времени следует нажать кнопку ВЫБРАТЬ. По команде ОТМЕНА инструменты установки даты/времени скрываются, при этом выполненные изменения игнорируются. Для того чтобы скрыть инструменты установки даты/времени можно также нажать левой кнопкой мыши на произвольное место мнемосхемы.
