Данный элемент отображает текущее время и/или дату устройства, на котором запускается клиент визуализации. Для его работы не требуется связь с параметрами дерева . Если одновременно запущено несколько клиентов на разных устройствах, то время на них может отличаться. В случае, если необходимо, чтобы на всех клиентах отображалось время,отсчитываемое на устройстве с работающей средой исполнения, следует соответствующий параметр, обрабатываемый в задаче узла, перетащить в окно правой кнопкой мыши, и выбрать способ отображения ДатаВремя.
В палитре редактора HMI элемент Часы находится в категории Диалог.
Вид элемента в палитре:
Вид элемента после добавления в рабочую область редактора HMI:

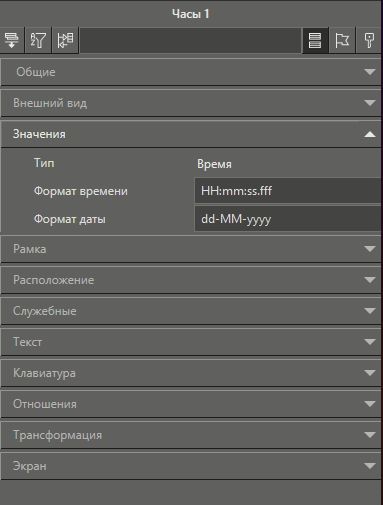

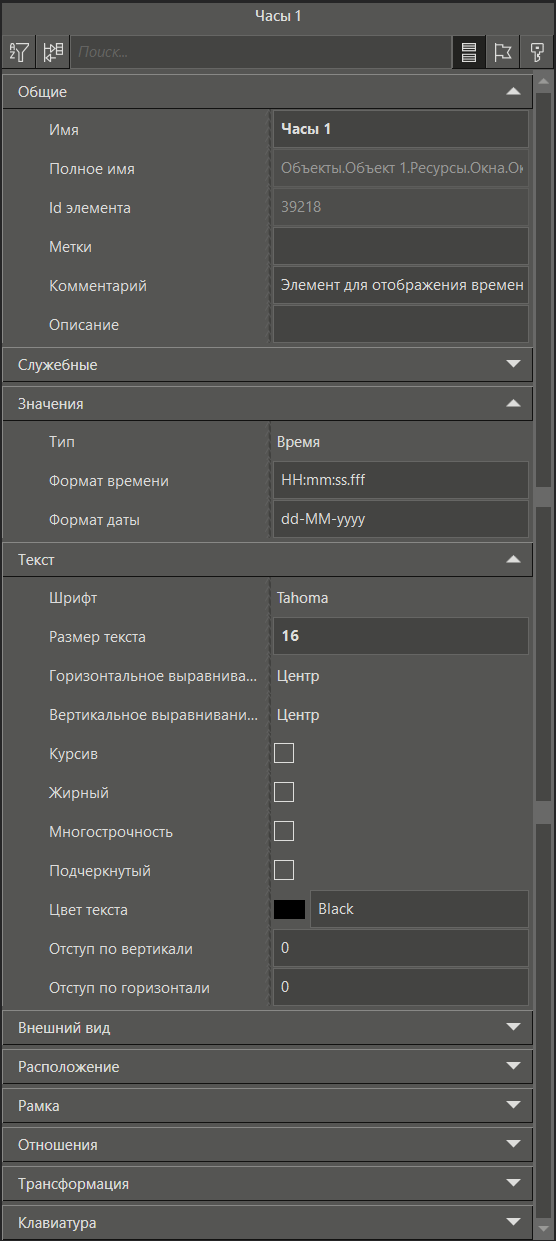

Вид панели свойств элемента:
Описание основных свойств графического элемента часы:
Название |
Описание |
Категория Значения |
|
Тип |
Задает, что необходимо отображать: •дата; •дата и время; •время и дата; •время. |
Формат времени |
Определяет формат времени. По умолчанию свойство принимает значение HH:mm:ss.fff, где: HH – это часы, mm – минуты, ss –секунды, fff – миллисекунды. Например, если формат времени будет иметь вид HH:mm, то в поле часов будет отображаться только часы и минуты. |
Формат даты |
Определяет формат даты. По умолчанию свойство принимает значение dd-MM-yyyy, где: dd – число, MM – месяц, yyyy – год. Например, если формат даты будет иметь вид dd-MM, то в поле часов будет отображаться только число и месяц. |
Описание других свойств элемента смотрите в разделе HMI.Свойства
Смотрите также:
