Данный элемент позволяет выбрать из набора строк одну. Список строк может быть определен как в среде разработки, так и изменен в процессе работы среды исполнения. При перетаскивании параметра типа перечисление в окно правой кнопкой мыши, одним из возможных вариантов отображения будет выпадающий список.
В палитре редактора HMI элемент Выпадающий список находится в категории Диалог.
Вид элемента в палитре:
Вид элемента после добавления в рабочую область редактора HMI:

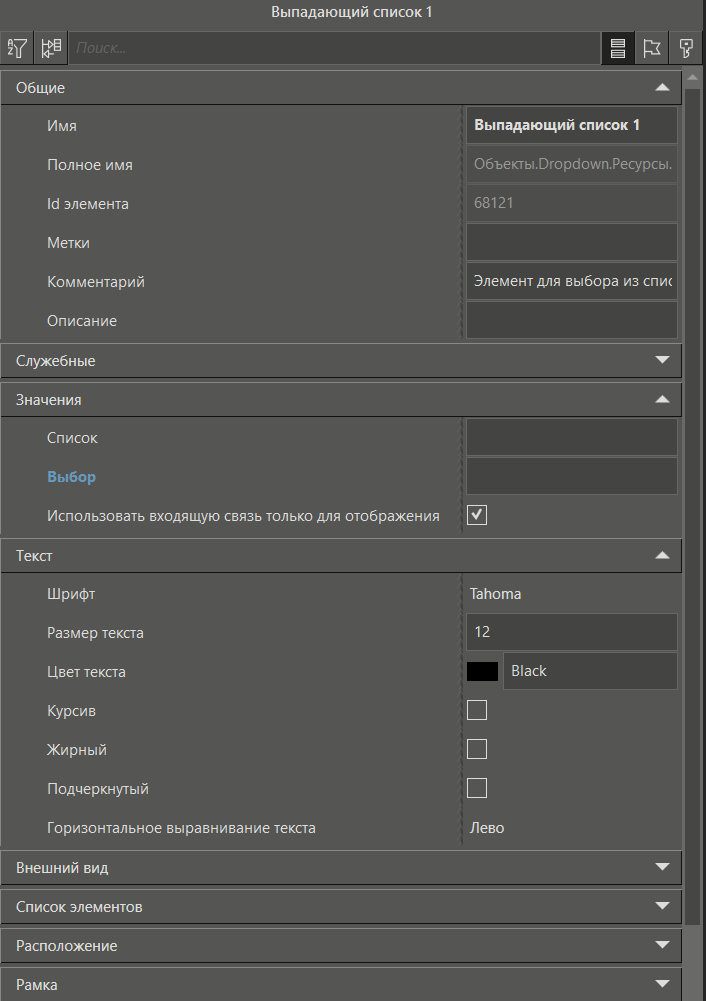

Вид панели свойств элемента:

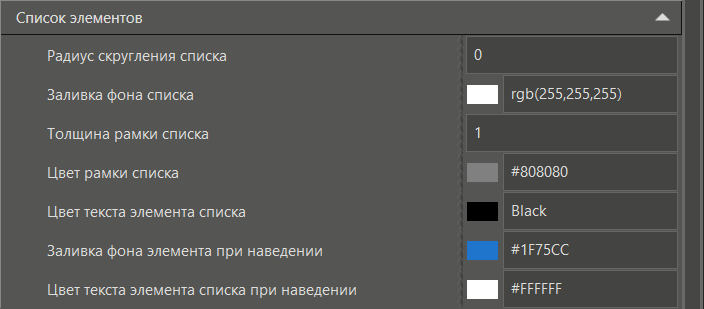

Вид раздела Список элементов в панели свойств элемента:
Описание основных свойств графического элемента выпадающий список:
Название |
Описание |
Категория Значения |
Подробное описание свойств данной категории смотрите в разделе Внешний вид справочной системы. |
Список |
Это свойство имеет тип STRING и определяет список доступных строк в выпадающем списке. Строки в списке разделяются символом ~. При установке входящей связи список строк может быть изменен в результате работы среды исполнения. Если параметр типа перечисление был перетащен в окно правой кнопкой мыши, и в контекстном меню был выбран пункт Выпадающий список, то данное свойство заполнится автоматически. |
Выбор |
Это свойство имеет тип STRING и определяет, какая строка выбрана в списке. Свойство может иметь входящую и исходящую связи. Если элемент выпадающий список был создан в окне в результате перетаскивания параметра типа перечисление в окно правой кнопкой мыши, то связи будут установлены автоматически. |
Использовать входящую связь только для отображения |
По умолчанию включено. Определяет будет ли поступившее на вход свойства значение передано на выход. Если флаг установлен, то если изменяется значение по входной связи, то элемент отображается в соответствии с ним, но по выходной связи оно не идет. А если пользователь сам изменит выбор, то значение передается по выходной связи, даже если значение совпадает с тем, что отправлялось на сервер в прошлый раз |
Категория Текст |
|
Горизонтальное выравнивание текста |
По умолчанию Лево. Это свойство позволяет выравнивать текст в списке по левому, правому краю или по центру. |
Категория Список элементов |
|
Радиус скругления списка |
Отвечает за радиус скругления списка. Значение по умолчанию: 0 |
Заливка фона списка |
Отвечает за фон всего списка. Значение по умолчанию: rgb(255,255,255) |
Толщина рамки списка |
Отвечает за толщину рамки всего списка. Значение по умолчанию: 1 |
Цвет рамки списка |
Отвечает за цвет рамки всего списка. Значение по умолчанию: #808080 |
Цвет текста элемента списка |
Отвечает за цвет текста. Важно! Данное свойство настраивается отдельно от точно такого же свойства у выпадающего списка. Значение по умолчанию: Black |
Заливка фона элемента при наведении |
Влияет на фон элемента списка, когда на него навели курсор мыши. Значение по умолчанию: #1F75CC |
Цвет текста элемента списка при наведении |
Влияет на цвет текста, только когда на него навели курсор мыши. Значение по умолчанию: #FFFFFF |
Важно! Количество символов у свойства Список имеет ограничение.
Описание других свойств элемента смотрите в разделе HMI.Свойства
