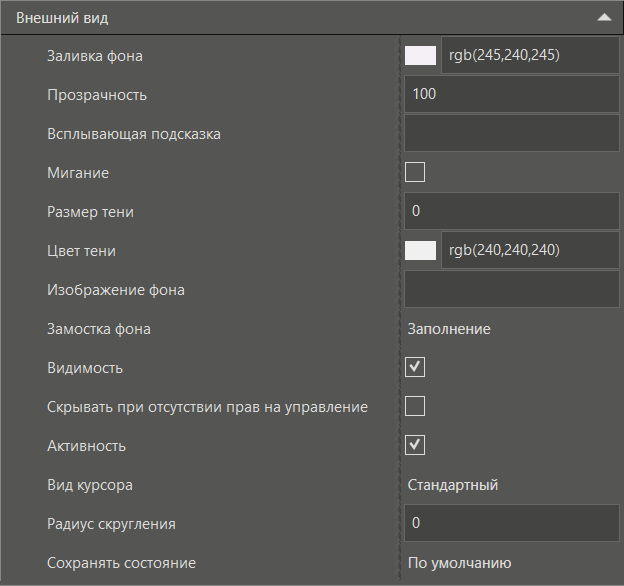

Название

Описание

Заливка фона

Определяет цвет фона элемента. При нажатии на кнопку , которая появляется с правой стороны при наведении мыши на свойство, открывается диалоговое окно выбора цвета.

Прозрачность

Задает степень прозрачности элемента. Значение изменяется в пределах от 0 до 100, где 0 - элемент полностью прозрачный, 100 - элемент полностью не прозрачный. Если элемент полностью прозрачный, то динамизация и Действия не исполняются.

Всплывающая подсказка

Данное свойство имеет тип STRING и задает текст, отображаемый во всплывающей подсказке элемента.

Мигание

Данное свойство имеет тип BOOL и может принимать значение TRUE (использовать мигание) или FALSE (не использовать мигание). Период мигания задает свойство Период мигания в панели свойств Шаблона экрана.

Размер тени

Определяет величину тени элемента (тень элемента появляется снизу и справа).

Цвет тени

Определяет цвет тени элемента. При нажатии на кнопку , которая появляется с правой стороны при наведении  мыши на свойство, открывается диалоговое окно выбора цвета.

Изображение фона

Определяет фоновое изображение элемента.  При нажатии на кнопку , которая появляется с правой стороны при наведении  мыши на свойство, открывается диалоговое окно выбора медиа-ресурса.  В качестве фона может быть использован произвольный графический файл.

Замостка фона

Задает тип использования медиа-ресурса в качестве фона графического элемента или фона окна. Используется совместно со свойством Изображение фона. Может принимать значения:

•Заполнение - размер фонового изображения будет изменен по границам элемента;

•Мозаика - размер фонового изображения будет исходным, и повторен столько раз, сколько необходимо чтобы замостить всю площадь элемента;

•Центр - размер фонового изображения будет исходным, изображение будет центрировано;

•Нет - фоновое изображение использоваться не будет.

Динамический SVG

Определяет отображение SVG. Если не привязан ни один параметр, то отображается как IMES. Если ж свойство установлено в значение TRUE, то он отображается как динамический SVG элемент.

Видимость

Данное свойство имеет тип BOOL и может принимать значение TRUE (элемент видим) или FALSE (элемент невидим).

Скрывать при отсутствии прав на управление

Данное свойство имеет тип BOOL и может принимать значение TRUE (элемент будет невидим при отсутствии прав на управление) или FALSE (элемент будет видим при отсутствии прав на управление).

Активность

Данное свойство имеет тип BOOL. Если свойство находится в состоянии TRUE, то свойства элементов в режиме исполнения принимают и отправляют значения (работает динамизация), а также выполняются Действия.  Если свойство находится в состоянии FALSE, то работает только входящая связь, а Действия и ввод значений исполняться не будут. Если свойства имеет значение TRUE,  то элемент отображается серым цветом. На рисунке слева находится элемент, свойство которого принимает значение TRUE, а справа - FALSE:

Данное свойство работает только в том случае, если установлена связь между этим свойством и каким-либо параметром. Если связь между свойством Активность и параметром проекта отсутствует, то элемент будет активным  в клиенте визуализации независимо от состояния флага.

Вид курсора

Определяет вид курсора при наведении мыши на элемент в клиенте визуализации:

Радиус скругления

Задает радиус скругления углов рамки элемента (в px).

Тип линий сетки

Определяет, как будут прорисовываться линии сетки таблиц элементов Справочник, Таблица данных, Легенда. Возможные варианты:

•Вертикальные (Vertical) - будут отображаться только вертикальные линии сетки

•Горизонтальные (Horizontal) -  будут отображаться только горизонтальные линии сетки

•Обе (Both) - будут отображаться и горизонтальные и вертикальные линии сетки

•Нет (None) - линии сетки отображаться не будут

Сохранить состояние

Определяет необходимость сохранения настроек, сделанных пользователем в режиме исполнения, после перезагрузки. Так можно обеспечить для каждого пользователя свой внешний вид элемента. Возможно следующие значения свойства:

•По умолчанию (Default) - наследуется от родительского окна. Если родительского окна нет, то означает, что сохранение включено

•Да (Yes) - Сохранять

•Нет (No) - Не сохранять

Настройка применяется если, у Шаблона экрана свойство Место хранения состояния окон имеет значение отличное от Не сохранять

Настройка применяется для следующих элементов:

Тренд

•Список перьев RT с их настройками, группы перьев

•Диапазон по времени

•Масштабы по отдельным осям Y

Журналы

•Настройки фильтров столбцов

•Настройки сортировки столбцов

•Список включенных фильтров

•Выбранные в RT фильтры по источникам

Таблица данных

•Настройки фильтров столбцов

•Настройки сортировки столбцов

Справочник

•Настройки фильтров столбцов

•Настройки сортировки столбцов

Легенда

•Ширина столбцов легенды

Дерево одиночного/множественного выбора

•Сохранение состояния деревьев одиночного/множественного выбора
