Данная категория свойств определяет расположение элемента в родительском окне. В данном разделе перечислены свойства, которые находятся в панели свойств в категории свойств Расположении и применимы для большинства графических элементов. В данной категории у некоторых элементов могут содержаться дополнительные свойства, и описание таких свойств приведено в разделе, посвященному конкретному элементу.

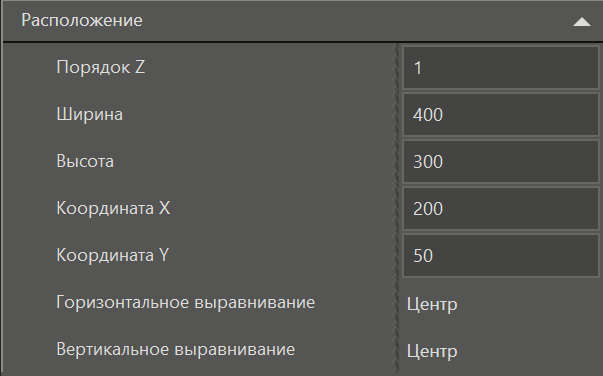

Вид категории в панели свойств элемента:
Описание:
Название |
Тип |
Описание |
Порядок Z |
INT |
Задает положение элемента по оси Z (0 – самое нижнее положение). Важно! Если значение настройки будет превышать 100000, то при проверке целостности проекта будет предложено провести корректировку значения. |
Ширина |
REAL |
Задает ширину элемента (в px) в редакторе HMI. У окна, открывающегося в клиенте визуализации, значение может быть изменено в зависимости от настроек, заданных в категории Экран. |
Высота |
REAL |
Задает высоту элемента (в px) в редакторе HMI. У окна, открывающегося в клиенте визуализации, значение может быть изменено в зависимости от настроек, заданных в категории Экран. |
Координата Х |
REAL |
Задает абсциссу левого верхнего угла прямоугольника, ограничивающего графический элемент (в px) в редакторе HMI. Абсциссу 0 имеет левый верхний угол рабочей области редактора HMI. У окна, открывающегося в клиенте визуализации, значение может быть изменено в зависимости от настроек, заданных в категории Экран. |
Координата У |
REAL |
Задает ординату левого верхнего угла прямоугольника, ограничивающего графический элемент (в px) в рабочей области редактора HMI. Ординату 0 имеет левый верхний угол рабочей области. У окна, открывающегося в клиенте визуализации, значение может быть изменено в зависимости от настроек, заданных в категории Экран. |
Горизонтальное выравнивание |
|
Свойства используются только если элемент располагается внутри Стековой панели. Если свойство стековой панели Ориентация имеет значение Горизонтально, то используется Вертикальное выравнивание. Если свойство Ориентация имеет значение Вертикально, то используется Горизонтальное выравнивание. |
Вертикальное выравнивание |
|
