Данный элемент предназначен для установки значения дискретного параметра, связанного со свойством Отмечен. Если флаг отмечен, то параметр имеет значение TRUE, а если флаг снят, то False. Каждое нажатии левой кнопкой мыши на Флаг в клиенте визуализации, либо отмечает флаг, либо снимает с него отметку, и свойство Отмечен меняет свое значение. Чаще всего элементы Флаг в окне создаются путем перетаскивания дискретного параметра в окно правой кнопкой мыши. В этом случае все необходимые связи будут установлены автоматически.
В палитре редактора HMI элемент Флаг находится в категории Диалог.
Вид элемента в палитре:
Вид элемента после добавления в рабочую область редактора HMI:

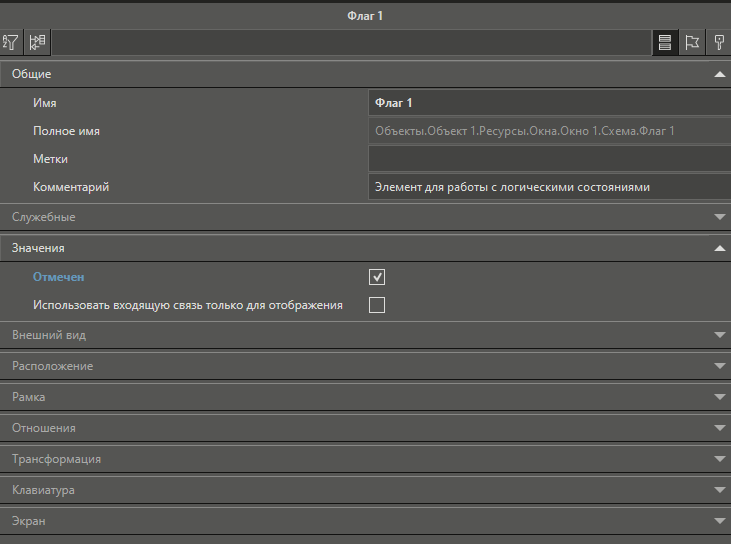

Вид панели свойств элемента:
Описание основных свойств графического элемента флаг:
Название |
Описание |
Категория Значения |
|
Отмечен |
Основное свойство флага, неразрывно связанное с наличием или отсутствием у него отметки. Может иметь входящую и исходящую связи. Если элемент был добавлен в окно из палитры редактора HMI, то связи необходимо установить вручную. Если дискретный параметр был перетащен в окно правой кнопкой мыши, и в контекстном меню был выбран пункт Флаг, то данное поле заполнится автоматически. После установки связи данное свойство будет содержать дополнительные строки, в которых будет находиться информация о связях. |
Использовать входящую связь только для отображения |
По умолчанию включено. Определяет будет ли поступившее на вход свойства значение передано на выход. Если флаг установлен, то если изменяется значение по входной связи, то элемент отображается в соответствии с ним, но по выходной связи оно не идет. А если пользователь сам изменит значение, то значение передается по выходной связи, даже если значение совпадает с тем, что отправлялось на сервер в прошлый раз |
Описание других свойств элемента смотрите в разделе HMI.Свойства
