Данный элемент предназначен для выполнения сконфигурированных действий (см. Действия по условию и Действия по событию) либо для изменения значения дискретного параметра, связанного со свойством Нажата Чаще всего элементы Кнопка создаются в окне путем перетаскивания дискретного параметра, объекта или окна в рабочей области редактора HMI правой кнопкой мыши. В этом случае все необходимые связи будут установлены автоматически. При нажатии левой кнопкой мыши на Кнопку в клиенте визуализации, она перейдет в положение Нажата, и будет находится в этом положении до тех пор, пока левая кнопка мыши не будет отпущена.
В палитре редактора HMI элемент Кнопка находится в категории Диалог.
Вид элемента в палитре:
Вид элемента после добавления в рабочую область редактора HMI:
Если дважды кликнуть по элементу, то появится курсор и можно ввести текст, который будет отображаться в клиенте визуализации, т.е. таким образом можно изменить значение свойства элемента Текст. Также режим редактирования включается после нажатием на кнопку клавиатуры F2. Вид элемента во время ввода текста:

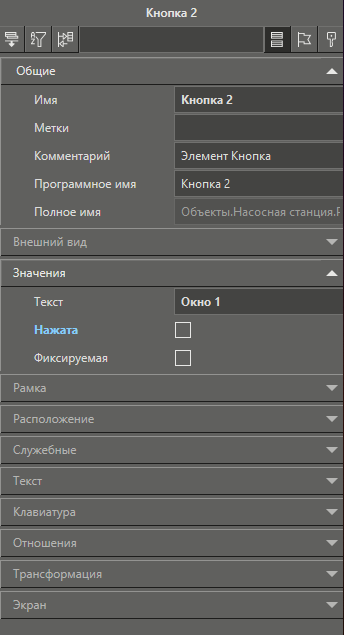

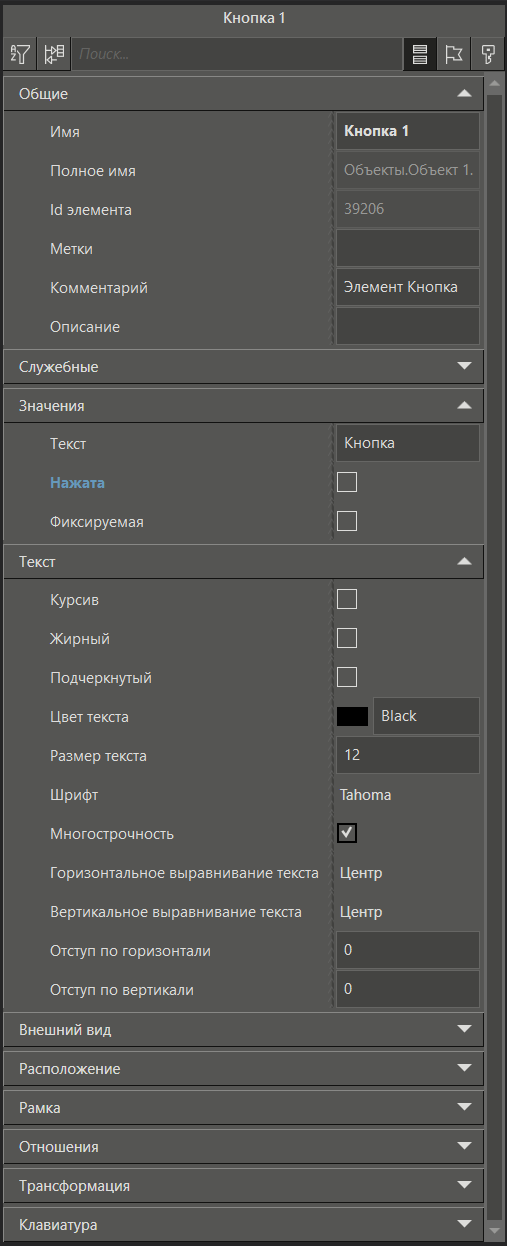

Вид панели свойств элемента:
Описание основных свойств графического элемента Кнопка:
Название |
Описание |
Категория Значения |
|
Текст |
Задается текст надписи на кнопке. Если дискретный параметр был перетащен в окно правой кнопкой мыши, и в контекстном меню был выбран пункт Кнопка, то данное поле заполнится автоматически - текст будет совпадать с именем связанного параметра. |
Нажата |
Основное свойство кнопки, неразрывно связанное с её положением. Может иметь входящую и исходящую связи. Если элемент был добавлен в окно из палитры редактора HMI , то связи необходимо установить вручную. Если дискретный параметр был перетащен в окно правой кнопкой мыши, и в контекстном меню был выбран пункт Кнопка, то данное поле заполнится автоматически. После установки связи данное свойство будет содержать дополнительные строки, в которых будет находиться информация о связях. |
Фиксируемая |
У данного элемента это свойство доступно только при отображении всех свойств в панели (кнопка |
Описание других свойств элемента смотрите в разделе HMI.Свойства
