Как правило, данный элемент используется для установки значения дискретного параметра, связанного со свойством Нажата: если кнопка нажата, то параметр принимает значение TRUE, если кнопка отжата, то False. Чаще всего элементы Кнопка с фиксацией в окне создаются путем перетаскивания дискретного параметра в окно правой кнопкой мыши. В этом случае все необходимые связи будут установлены автоматически. При каждом нажатии левой кнопкой мыши на Кнопку с фиксацией в клиенте визуализации, она меняет свое положение.
В палитре редактора HMI элемент Кнопка с фиксацией находится в категории Диалог.
Вид элемента в палитре:
Вид элемента после добавления в рабочую область редактора HMI:
Если дважды кликнуть по элементу, то появится курсор и можно ввести текст, который будет отображаться в клиенте визуализации, т.е. таким образом можно изменить значение свойства элемента Текст. Также режим редактирования включается после нажатием на кнопку клавиатуры F2. Вид элемента во время ввода текста:

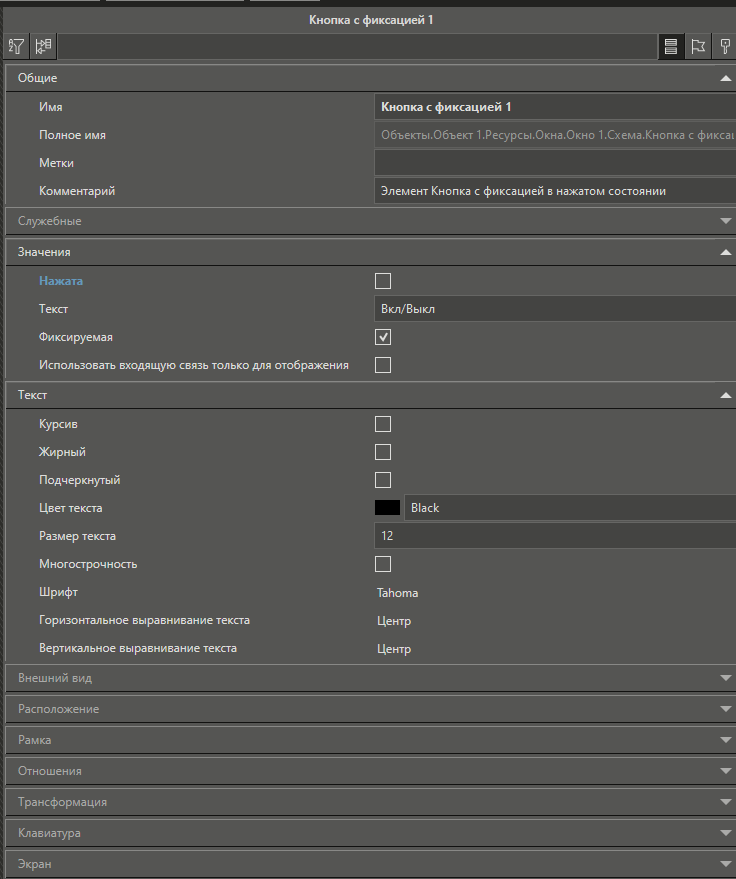

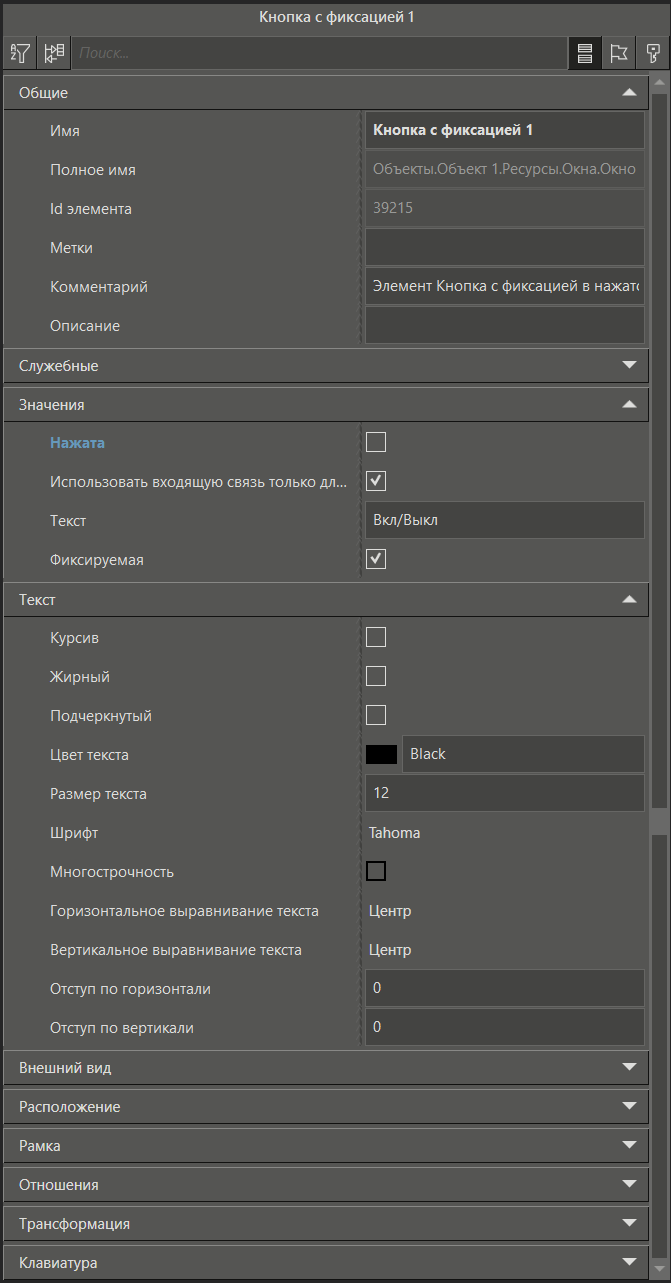

Вид панели свойств элемента:
Описание основных свойств графического элемента Кнопка с фиксацией:
Название |
Описание |
Категория Значения |
|
Текст |
Задается текст надписи на кнопке с фиксацией. Если дискретный параметр был перетащен в окно правой кнопкой мыши, и в контекстном меню был выбран пункт Кнопка с фиксацией, то данное поле заполнится автоматически - текст будет совпадать с именем связанного параметра. Рекомендации по настройке читайте ниже в этом разделе. |
Нажата |
Основное свойство кнопки с фиксацией, неразрывно связанное с её положением. Может иметь входящую и исходящую связи. Если элемент был добавлен в окно из палитры редактора HMI, то связи необходимо установить вручную. Если дискретный параметр был перетащен в окно правой кнопкой мыши, и в контекстном меню был выбран пункт Кнопка с фиксацией, то данное поле заполнится автоматически. После установки связи данное свойство будет содержать дополнительные строки, в которых будет находиться информация о связях. |
Фиксируемая |
У данного элемента свойство доступно только при отображении всех свойств в панели (кнопка |
Использовать входящую связь только для отображения |
По умолчанию включено. Определяет будет ли поступившее на вход свойства значение передано на выход. Если флаг установлен, то если изменяется значение по входной связи, то элемент отображается в соответствии с ним, но по выходной связи оно не идет. А если пользователь сам изменит значение, то значение передается по выходной связи, даже если значение совпадает с тем, что отправлялось на сервер в прошлый раз |
Описание других свойств элемента смотрите в разделе HMI.Свойства
Настройка свойства Текст

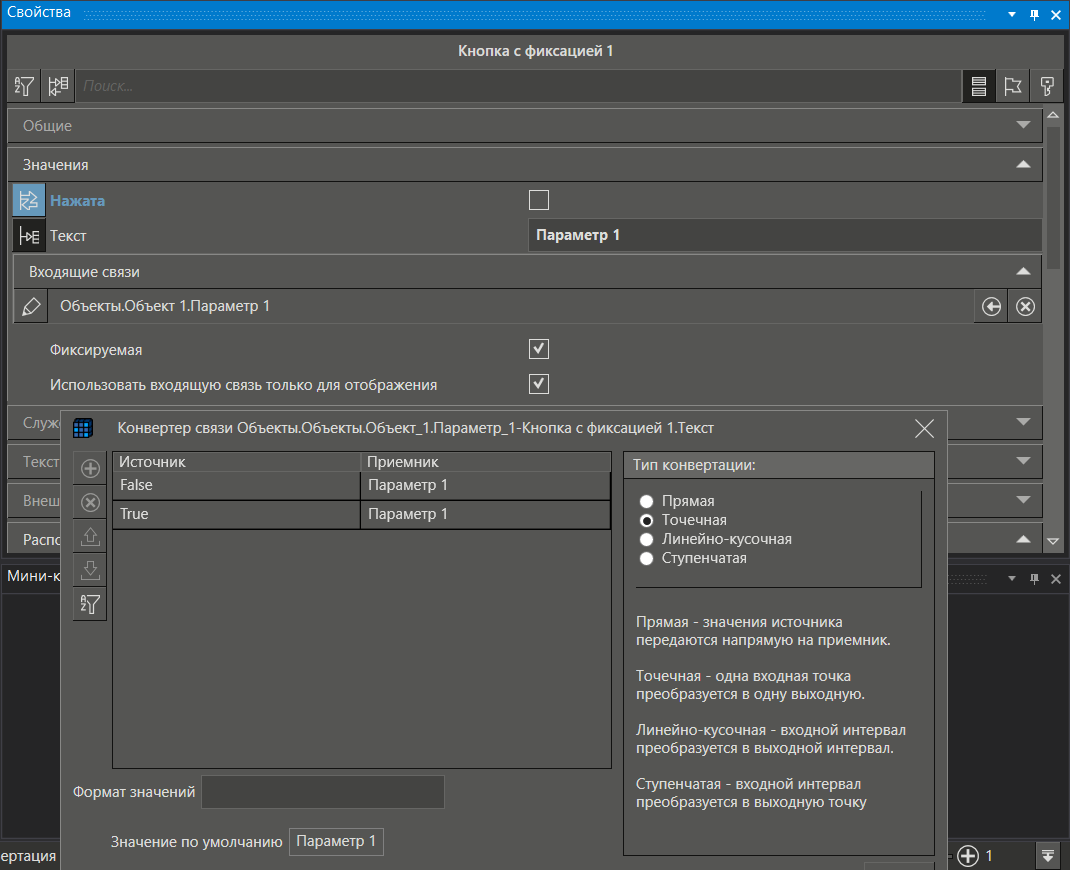

Для того чтобы текст на кнопке отображал состояние параметра, необходимо перетащить параметр на свойство текст и открыть конвертер образовавшейся связи (для точечной передаточной характеристики этой связи поля значений источника будут уже заполнены как TRUE и False):

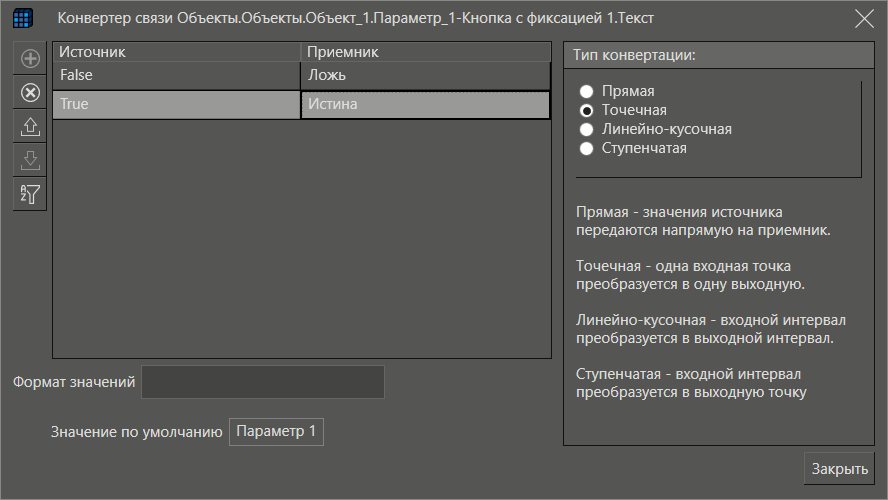

Затем следует заполнить соответствующие поля приемника и нажать кнопку Закрыть:

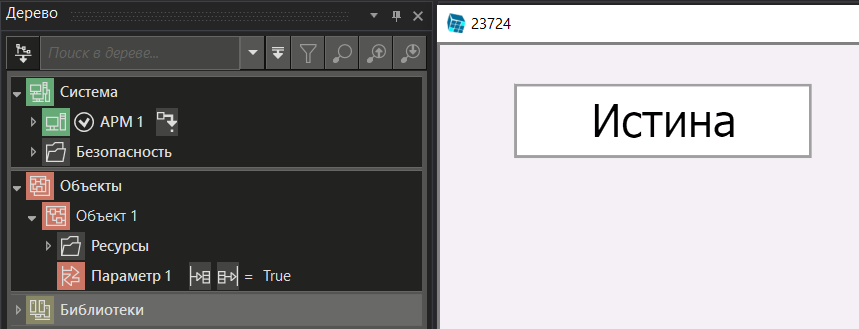

В результате получим в клиенте визуализации:
