Данный элемент предназначен для установки интервала в клиенте визуализации. В элементе можно установить интервал и перемещать его влево и вправо. Для изменения установленного значения следует передвинуть ползунок в нужное место левой кнопкой мыши.
В палитре редактора HMI элемент Горизонтальный ползунок находится в категории Диалог.
Вид элемента в палитре:
Вид элемента после добавления в рабочую область редактора HMI:

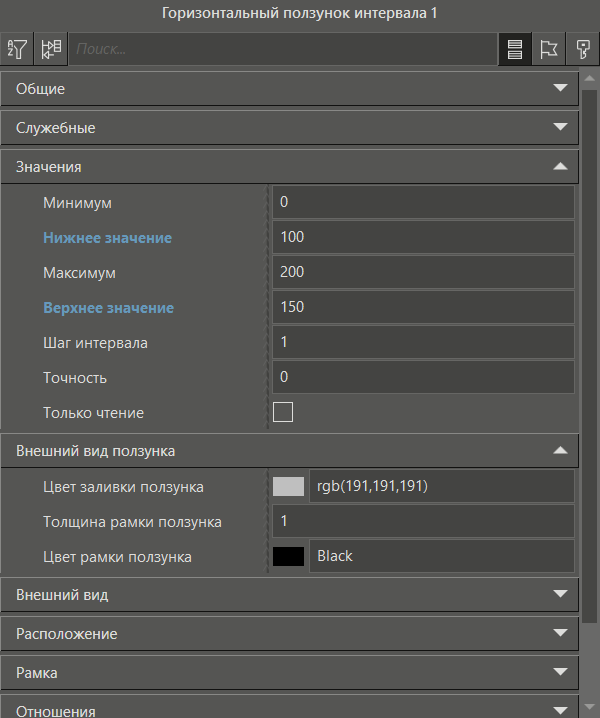

Вид панели свойств элемента:
Описание основных свойств графических элементов Горизонтальный ползунок интервала и Вертикальный ползунок интервала:
Название |
Назначение |
Категория Значения |
|
Минимум |
Определяет минимально возможное Нижнее значение, которое может быть установлено ползунком в клиенте визуализации. |
Нижнее значение |
Определяет нижнее значение интервала. Данное свойство должно быть связано с каким-либо параметром проекта, отвечающим за нижнее значение интервала, значение которого предполагается изменять в режиме исполнения. Связи необходимо установить вручную. После установки связи данное свойство будет содержать дополнительные строки, в которых будет находиться информация о связях. |
Максимум |
Определяет максимально возможное Верхнее значение, которое может быть установлено ползунком в клиенте визуализации. |
Верхнее значение |
Определяет верхнее значение интервала. Данное свойство должно быть связано с каким-либо параметром проекта, отвечающим за нижнее значение интервала, значение которого предполагается изменять в режиме исполнения. Связи необходимо установить вручную. После установки связи данное свойство будет содержать дополнительные строки, в которых будет находиться информация о связях. |
Шаг интервала |
Минимально возможная разница между верхним и нижним значениями интервала. |
Точность |
Определяет, какое количество знаков после запятой будет использоваться для указания нижнего и верхнего значения. |
Только чтение |
Если свойство имеет значение TRUE, то ввод значения параметра в клиенте визуализации запрещен. Если свойство принимает значение FALSE, то при нажатии ЛК мыши на элемент в клиенте визуализации ввод значения параметра станет доступным. По умолчанию значение настройки FALSE. |
Категория Внешний вид ползунка |
|
Цвет заливки ползунка |
Определяет цвет ползунка. При наведении мыши на свойство появляется кнопка |
Толщина рамки ползунка |
Определяет толщину рамки ползунка. |
Цвет рамки ползунка |
Определяет цвет рамки ползунка. При наведении мыши на свойство появляется кнопка: |
Категория Внешний вид |
|
Ориентация |
Имеет два значения: Горизонтально и Вертикально. Элементы Горизонтальный ползунок интервала и Вертикальный ползунок интервала отличаются только значением этого свойства, заданным для них по умолчанию. |
Описание других свойств элемента смотрите в разделе HMI.Свойства
Вид элемента в клиенте визуализации
При наведении мыши на ползунок над элементом отобразится текущее значение интервала. Указатель мыши будет иметь вид:
В таком режиме ползунок можно перемещать влево и вправо - разница между верхним и нижнем значением останется неизменной, но верхнее и нижнее значение будут изменяться.
Если подвести мышь к границе ползунка, то указатель мыши примет вид горизонтальной двунаправленной стрелки, в этом случае нажимая и удерживая левую кнопку мыши будет изменяться разница между верхним и нижним значением.
