Название

Описание

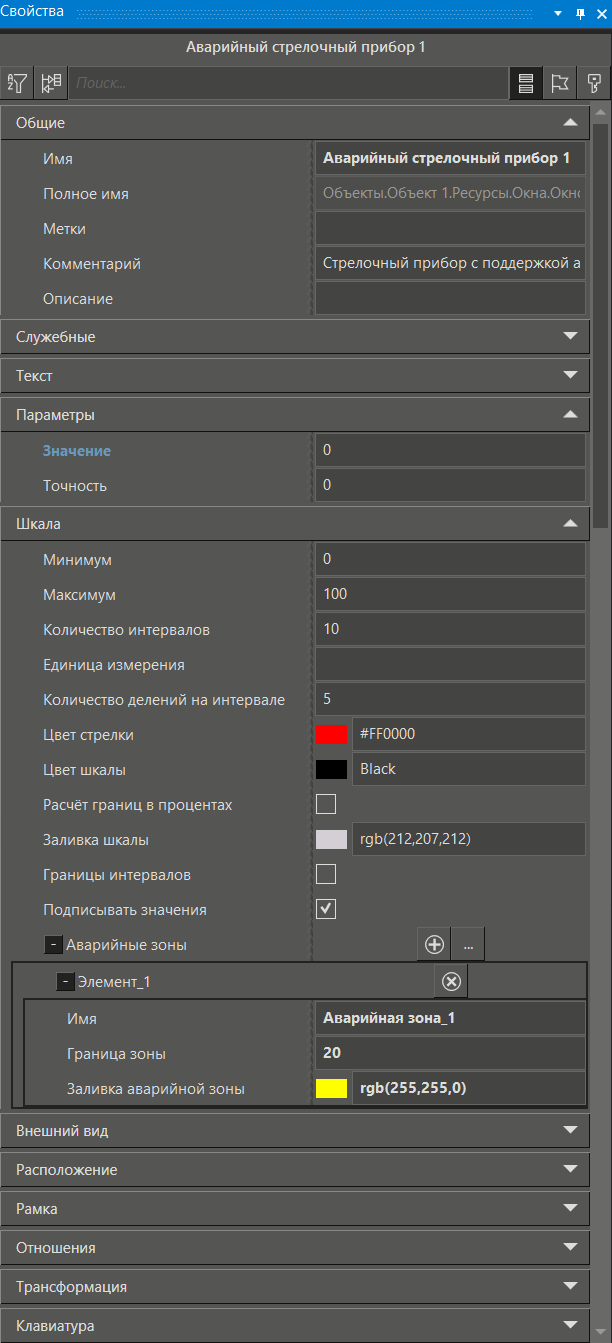

Категория Параметры

Значение

Данное свойство должно быть связано с каким-либо параметром проекта, изменяющимся в режиме исполнения, за значением которого предполагается следить в клиенте визуализации.  Свойство может иметь только входящую связь.  Если элемент был добавлен в окно из палитры редактора HMI, то связи необходимо установить вручную. Если аналоговый параметр был перетащен в окно правой кнопкой мыши, и в контекстном меню был выбран пункт Стрелочный прибор, то данное поле заполнится автоматически. После установки связи данное свойство будет содержать дополнительные строки, в которых будет находиться информация о связях.

Точность

Это свойство имеет тип LREAL. Определяет количество знаков после запятой будет отображаться в цифровом табло стрелочного прибора.

Категория Шкала

Максимум

Максимальное значение, которое может показывать элемент.

Минимум

Минимальное значение, которое может показывать элемент.

Количество интервалов

Это свойство имеет тип INT и задает количество больших делений шкалы.

Единица измерения

Это свойство имеет тип STRING и задает единицу измерения шкалы. Влияет только на отображение символов шкалы в графическом элемента, т.е. если у параметра назначена шкала и задана единица измерения, например, в Па, а в графическом элементе задали значение свойства в мм. рт.ст., то конвертация значения параметра производится не будет.

Количество делений на интервале

Это свойство имеет тип INT и задает количество маленьких делений в одном большом делении шкалы.

Цвет стрелки

Определяет цвет стрелки элемента. При нажатии на кнопку , которая появляется с правой стороны при наведении  мыши на свойство, открывается диалоговое окно выбора цвета.

Цвет шкалы

Определяет цвет шкалы элемента. При нажатии на кнопку , которая появляется с правой стороны при наведении мыши на свойство, открывается диалоговое окно выбора цвета.

Расчёт границ в процентах

Это свойство имеет тип BOOL. Общее свойство для всех аварийных зон. Данное свойство влияет на параметры ввода значения границ аварийных зон. По умолчанию свойство имеет значение FALSE и границы задаются в числовых значениях.

Предел ввода для каждого состояния свойства:

FALSE - от Минимума до Максимума шкалы прибора;

TRUE - от 0% до 100% от шкалы прибора.

Заливка шкалы

Определяет цвет заливки шкалы элемента. При нажатии на кнопку , которая появляется с правой стороны при наведении мыши на свойство, открывается диалоговое окно выбора цвета.

Границы интервалов

Это свойство имеет тип BOOL.  Отвечает за отображение делений интервалов.

Подписывать значения

Это свойство имеет тип BOOL. Если оно имеет значение TRUE, то на шкале отображается численное значение параметра и единицы измерения, заданные свойством Единицы измерения.

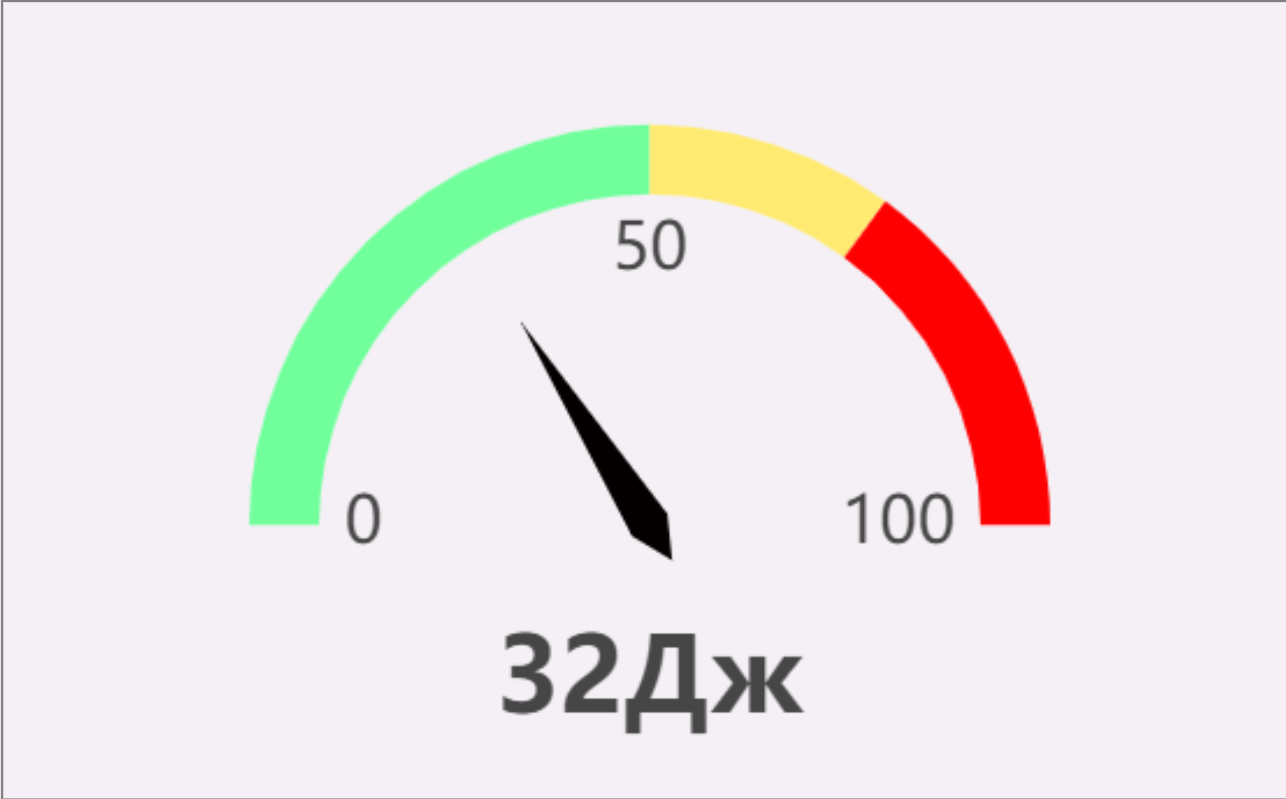

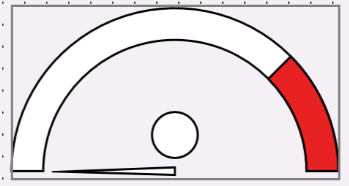

Аварийные зоны

Блок свойств, задающих аварийные зоны на шкале прибора с выделенным цветом и границами. Одна аварийная зона соответствует одному массиву данных Для данных свойств доступна динамизация.

Список свойств блока:

1.Имя (по умолчанию имена задаются по типу Аварийная зона_n, где n - нумерация от 1);

2.Граница зоны (правая граница интервала аварийной зоны). При некорректном значении границы при запуске проекта программа выведет сообщение с ошибкой ввода. Ошибки могут быть двух видов: введены не числовые значения или введённые значения выходят за пределы заданного диапазона значений;

3.Заливка аварийной зоны (цвет заливки).
