Данный элемент предназначен для отображения значения аналогового параметра в виде показаний стрелочного индикатора. Чаще всего элементы Стрелочный прибор в окне создаются путем перетаскивания аналогового параметра в окно правой кнопкой мыши. В этом случае все необходимые связи будут установлены автоматически.
В палитре редактора HMI элемент Стрелочный прибор находится в категории Диалог.
Вид элемента в палитре:
Вид элемента после добавления в рабочую область редактора HMI:

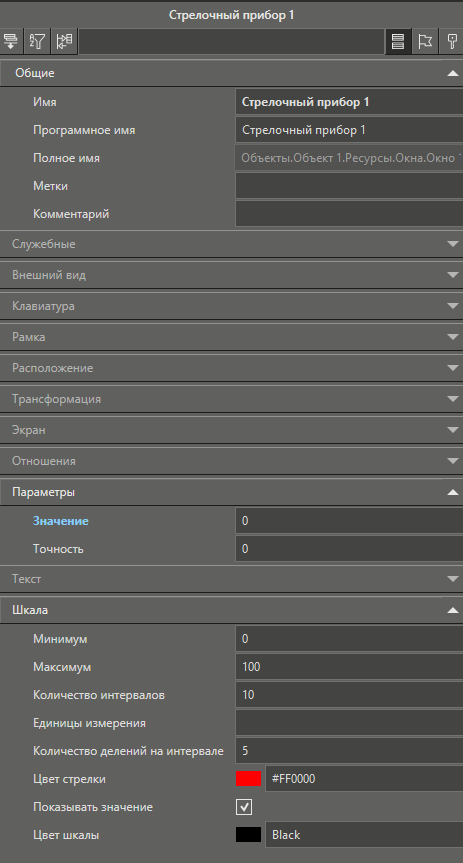

Вид панели свойств элемента:
Описание основных свойств графического элемента Стрелочный прибор:
Название |
Описание |
Категория Шкала |
|
Максимум |
Максимальное значение, которое может показывать элемент. |
Минимум |
Минимальное значение, которое может показывать элемент. |
Количество интервалов |
Это свойство имеет тип INT и задает количество больших делений шкалы. |
Единицы измерения |
Это свойство имеет тип STRING и задает единицы измерения шкалы. Влияет только на отображение символов шкалы в графическом элемента, т.е. если у параметра назначена шкала и задана единица измерения, например, в Па, а в графическом элементе задали значение свойства в мм. рт.ст., то конвертация значения параметра производится не будет. |
Количество делений на интервале |
Это свойство имеет тип INT и задает количество маленьких делений в одном большом делении шкалы. |
Цвет стрелки |
Определяет цвет стрелки элемента. При нажатии на кнопку |
Показывать значение |
Это свойство имеет тип BOOL. Если оно имеет значение TRUE, то на шкале отображается численное значение параметра и единицы измерения, заданные свойством Единицы измерения. |
Цвет шкалы |
Определяет цвет шкалы элемента. При нажатии на кнопку |
Категория Параметры |
|
Значение |
Данное свойство должно быть связано с каким-либо параметром проекта, изменяющимся в режиме исполнения, за значением которого предполагается следить в клиенте визуализации. Свойство может иметь только входящую связь. Если элемент был добавлен в окно из палитры редактора HMI, то связи необходимо установить вручную. Если аналоговый параметр был перетащен в окно правой кнопкой мыши, и в контекстном меню был выбран пункт Стрелочный прибор, то данное поле заполнится автоматически. После установки связи данное свойство будет содержать дополнительные строки, в которых будет находиться информация о связях. |
Точность |
Это свойство имеет тип LREAL. Определяет количество знаков после запятой будет отображаться в цифровом табло стрелочного прибора. |
Описание других свойств элемента смотрите в разделе HMI.Свойства
Вид элемента клиенте визуализации:
