Данный элемент предназначен для выбора цвета в клиенте визуализации. Если параметр проекта будет иметь входящую связь со свойством Значение кнопки и исходящую связь с каким-либо свойством графического элемента, отвечающего за цвет, то появится возможность менять цвет элементов в клиенте визуализации, например, цвет пера графика.
В палитре редактора HMI элемент Кнопка выбора цвета находится в категории Диалог.
Вид элемента в палитре:
Вид элемента после добавления в рабочую область редактора HMI:

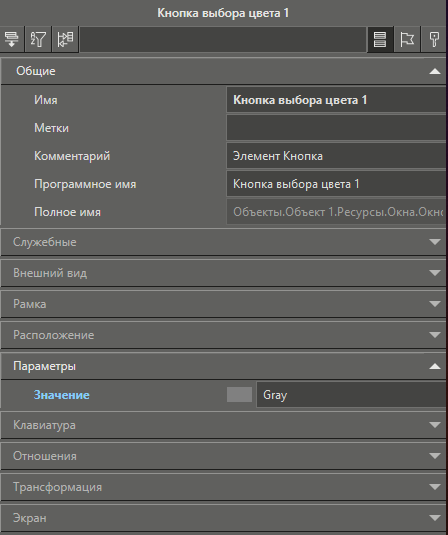

Вид панели свойств элемента:
Описание основных свойств графического элемента Кнопка выбора цвета:
Название |
Описание |
Категория Параметры |
|
Значения |
Основное свойство элемента, которое необходимо связать с параметром типа STRING. В этом свойстве будет указан цвет ( RGB-значение цвета), выбранный в клиенте визуализации. Может иметь входящую и исходящую связи. Если кнопка связана с параметром окна, не имеющим связи с параметрами объектов и узлов, то допускается выбрать в разных клиентах разное цветовое оформление. |
Описание других свойств элемента смотрите в разделе HMI.Свойства
Элемент в клиенте визуализации
В клиенте визуализации элемент имеет вид:
Цвет кнопки, зависит от выбранного в ней цвета.
После нажатия на кнопку открывается диалоговое окно, в котором можно выбрать требуемый цвет.
Окно выбора цвета

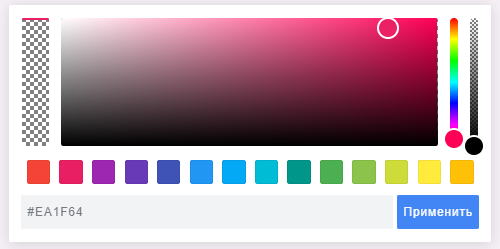

Окно имеет вид:
Изменения вступят в силу после нажатия на кнопку Применить.

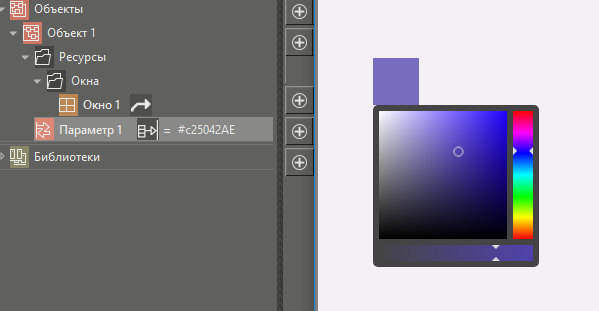

После выбора цвета значение связанного параметра отобразится в формате HEX:
