Помимо импорта из среды разработки TIA Portal, также есть возможность импорта из OPC сервера Kepware, который позволяет экспортировать теги в формат CSV.

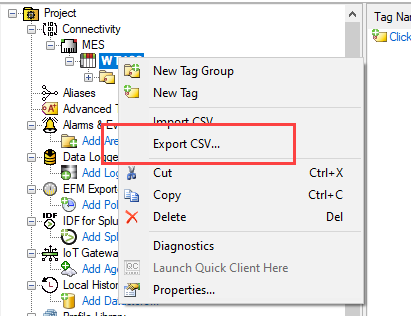

Откройте конфигурацию в Kepware и вызовите у нужного контроллера или группы контекстное меню - и выберите пункт Export CSV:
Выберите папку для сохранения. По умолчанию в качестве имени файла предлагается название контроллера или папки. Данное имя потом будет использоваться при формировании дерева каналов при импорте в MasterSCADA 4D:

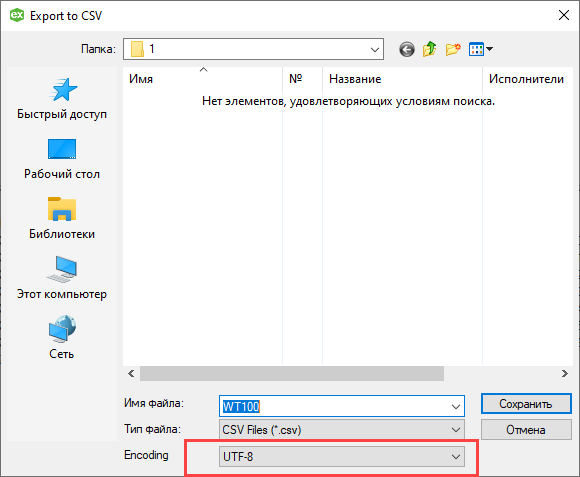

Важно! Рекомендуется выбрать кодировку для сохранения - UTF-8.
Файл должен иметь следующую структуру столбцов:
Tag Name |
Address |
Data Type |
Respect Data Type |
Client Access |
Scan Rate |
Scaling |
Raw Low |
Raw High |
Scaled Low |
Scaled High |
Scaled Data Type |
Clamp Low |
Clamp High |
Eng Units |
Description |
Negate Value |
Столбцы должны быть отделены запятой. При нарушении данных требований файл не будет импортирован, в окне ошибки появится номер строки где произошла ошибка обработки.

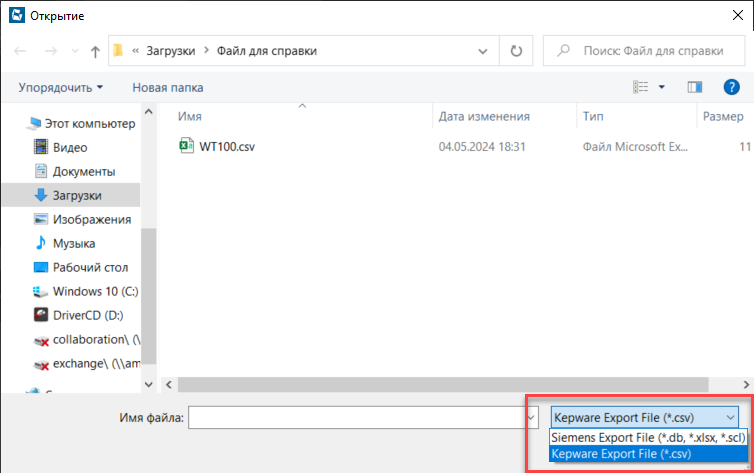

После этого можно импортировать каналы в MasterSCADA 4D. Двойным нажатием ЛК мыши по протоколу в дереве откроется диалог импорта каналов SiemensPLC. В появившемся окне нужно нажать на кнопку Открыть, в окне выбора типа файла необходимо выбрать Kepware Export File (*.csv), после чего выбрать нужный файл для импорта:

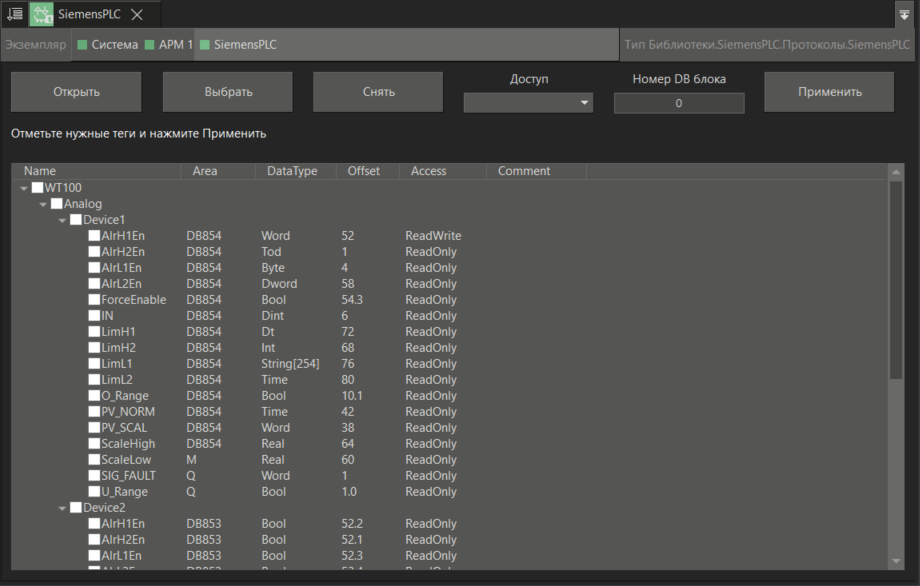

В результате будет сформирован список каналов:
В качестве корневого имени используется имя импортируемого файла.
Адреса DB для каналов содержатся в импортируемом файле. Считанный номер DB отображается в столбце Area.

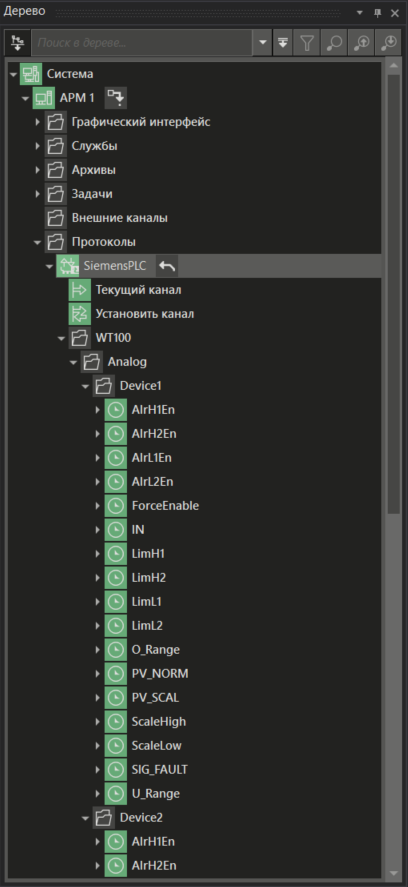

Отметьте нужные вам каналы, а затем нажмите кнопку Применить. В результате каналы будут добавлены в дерево:
