MasterSCADA 4D RT поддерживает работу по протоколу Profinet, который в среде разработки называется SiemensPLC и предназначен для опроса контроллеров фирмы Siemens серии S7 – S7-200, S7-300, S7-400, S7-1200, S7-1500. В качестве интерфейса SiemensPLC использует сети, базирующиеся на TCP/IP - Ethernet, Wi-Fi.
Важно! По умолчанию драйвер протокола входит в базовый функционал лицензий Professional и Enterprise. Также протокол можно включить в функционал лицензий Lite и Standard. Стоимость и условия лицензирования необходимо уточнять по электронной почте sales@masterscada.ru.

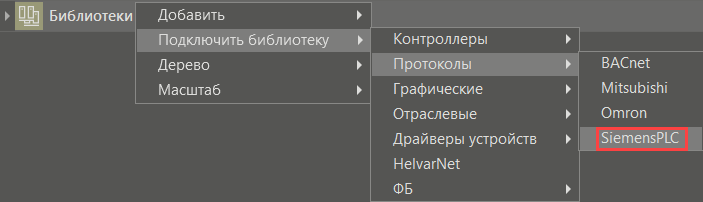

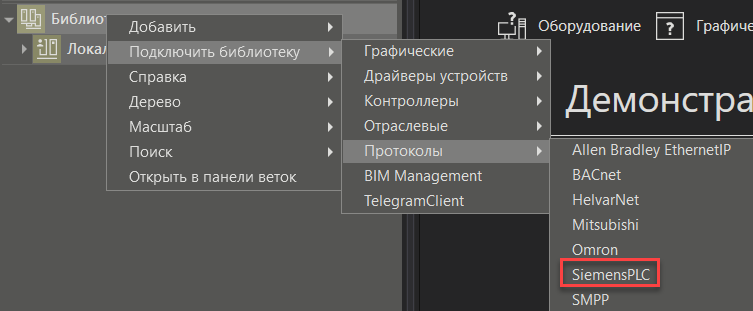

Для получения возможности использования протокола в проекте необходимо подключить соответствующую библиотеку:
В полном дереве библиотека SiemensPLC имеет вид:
Назначение параметров:
Название |
Назначение |
Текущий канал |
Текущий номер резервного канала: •0 - основной канал; •1 - первый резервный канал; •2 - второй резервный канал. |
Установить канал |
Позволяет установить номер резервного канала. При значение -1 Исполнительная система отслеживает состояние связи с основным каналом, и если связь пропадает происходит автоматическое переключение на резервный канал 1, в случае отказа резервного канала 1 - переключение на канал 2 и т.д по кругу. |
Отказ |
Формируется отказ протокола, если исполнительная систем не имеет связи с опрашиваемым устройством. |
Ошибка |
Принимает значение TRUE, в случае ошибки. |
После этого в проект может быть добавлен протокол любым известным способом, например, при помощи контекстного меню узла, или с использованием контекстной панели, или путем перетаскивания элемента из библиотеки в дерево системы.

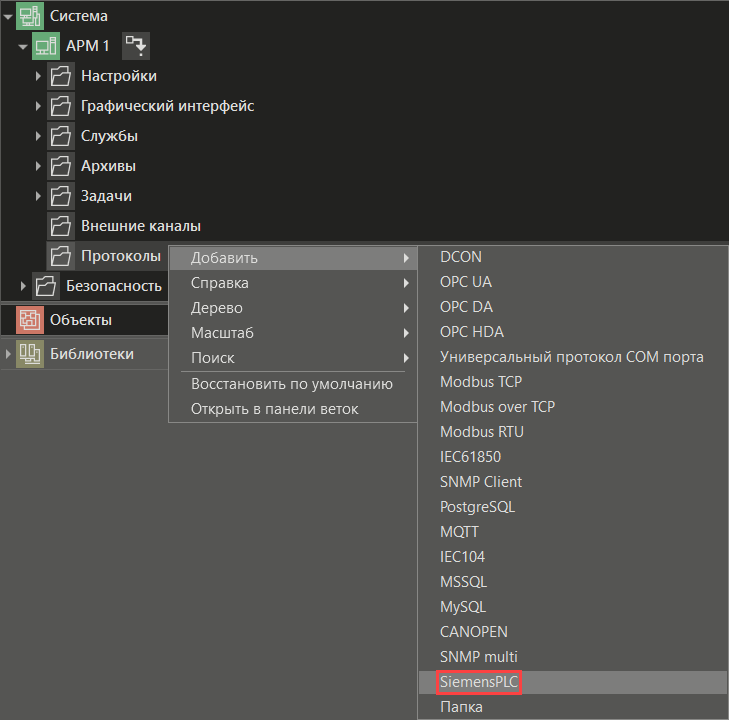

Рекомендуется добавлять элементы в проект при помощи контекстного меню:
Затем необходимо настроить панель свойств протокола.
Далее требуется добавить каналы в протокол. Сделать это можно вручную, либо импортировать из файла.

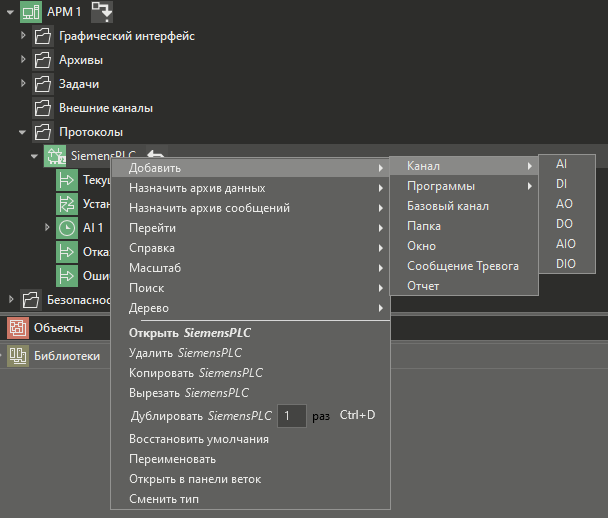

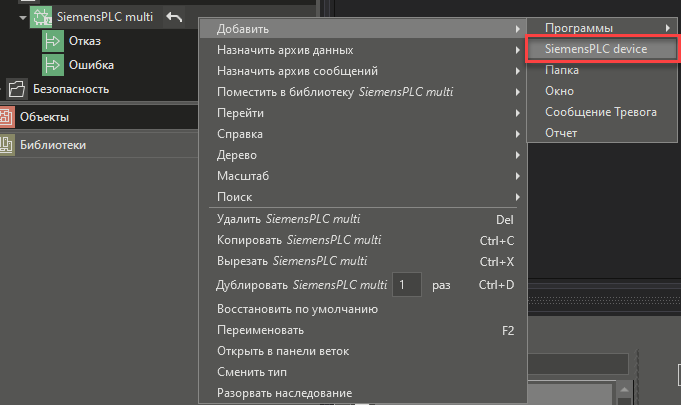

Добавить канал вручную можно при помощи контекстного меню протокола:
Далее необходимо настроить панель свойств канала, ориентируюсь на его свойства, заданные в приложении TIA Portal.
Для автоматического добавления каналов нужно дважды нажать левую кнопку мыши по протоколу в дереве. При этом откроется вкладка, в которой можно выполнить импорт каналов.
