Название

Описание

Категория Общие

Как правило для данного элемента не настраивается. Подробное описание данной категории приведено в соответствующем разделе.

Категория Масштабирование

Если модуль ввода-вывода не имеет встроенного масштабирования, то при помощи данной категории можно задать соответствие между значениями в модуле и реальными значениями. Подробное описание данной категории приведено в соответствующем разделе.

Категория Шкала

В данной категории можно назначить шкалу и определить ее настройки.

Категория Архивирование

Если значение канала требуется архивировать, то необходимо установить флаг в свойстве Архивировать. В этом случае, значения канала будут сохраняться в базе данных. При необходимости, можно выбрать шаблон архивирования. При этом появятся настройки, соответствующие данному шаблону, и которые можно переопределить для конкретного канала.

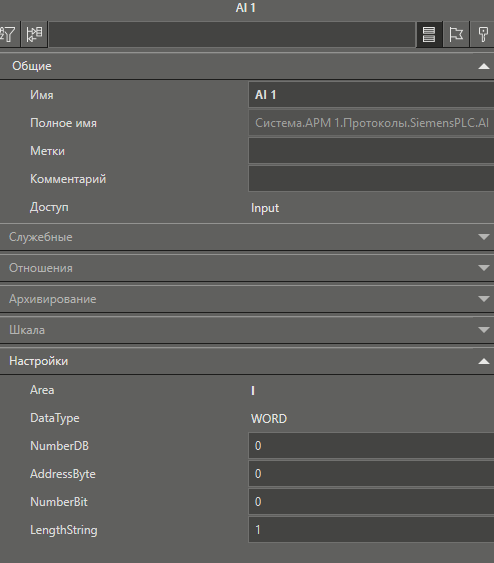

Категория Настройки

Area

Pадается регион опрашиваемого канала. Регион – сегмент памяти, в которой расположена переменная. Существуют следующие варианты:

•I – входы.

•Q – выходы.

•M – ячейки памяти.

•DB – блоки данных (DataBlock). При этом у DataBlock должна быть выключена настройка Optimized block access.

•T – таймеры (обратный отсчет оставшегося времени, в миллисекундах).

•C – счетчики (накопленное значение).

DataType

Задается тип данных опрашиваемой переменной в контроллере. Значение подбирается в зависимости от установленного типа данных в контроллере.

NumberDB

Настройка присутствует только у региона DB. В данном поле необходимо указать, какой номер имеет Data Block, в котором находится опрашиваемая переменная.

AddressByte

Адрес стартового байта, в котором находится опрашиваемая переменная

NunberBit

Определяет извлекаемый номер бита, если тип данных установлен в BOOL

LengthString

Определяет максимальную длину строки
