Масштабирование используется в модулях ввода-вывода, работающих по протоколам Modbus, DCON, SNMP multi, CANOPEN, а также протоколами Omron, Mitstubishi, BACnet, SiemensPLC, SNMP Client и Универсальный протокол COM порта.
Масштабирование назначается аналоговым каналам. Если настройки масштабирования заданы на уровне протокола или модуля ввода-вывода, то эти настройки будут считаться настройками по умолчанию для их каналов.

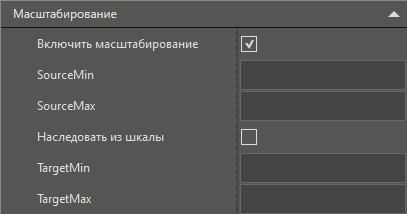

Вид категории в панели свойств:
Описание:
Название |
Описание |
Включить масштабирование |
Если будут настроены значения масштабирования, то когда флаг установлен, будет применяться масштабирование. |
SourceMin |
Минимальное значение в устройстве. |
SourceMax |
Максимальное значение в устройстве. |
Наследовать из шкалы |
Данная настойка позволяет автоматически задавать значения для настроек TargetMin и TargetMax из назначенной на канал шкалы AI. По умолчанию значение настройки равно FALSE. Если значение настройки равно TRUE: •Значения настроек TargetMin и TargetMax автоматически устанавливаются в соответствии с настройками Минимум и Максимум шкалы AI. Если на канал не назначена шкала, то значения будут равны 0. •Поля TargetMin и TargetMax становятся недоступными для редактирования. •Если до включения настройки уже были заданы значения TargetMin и TargetMax, то они будут сброшены и заменены значениями из шкалы. Если на канал не назначена шкала, то значения будут равны 0. Если значение настройки равно FALSE: •Настройки TargetMin и TargetMax остаются доступными для редактирования, и можно задавать пользовательские значения. •Если ранее значение настройки было равно TRUE и значения из шкалы были подтянуты, то они сохранятся и останутся доступными для редактирования. |
TargetMin |
Минимальное значение в MasterSCADA 4D. |
TargetMax |
Максимальное значение в MasterSCADA 4D. |

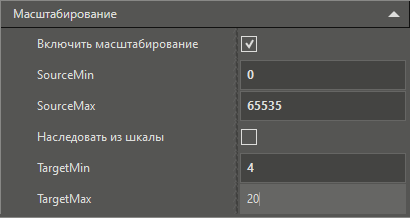

Рассмотрим ситуацию, когда, например, значения в устройстве меняются в диапазоне от 0 до 65535, а нам требуется получить значения в MasterSCADA 4D, меняющиеся в диапазоне от 4 до 20. В этом случае панель свойств будет иметь вид:
