Программное имя

Используется для идентификации элемента независимо от текущего языка. Вручную Программное имя можно менять только если разработчик проекта осознает смысл этого действия! Менять вручную это свойство не рекомендуется.

У всех элементов

Категория

Описано в разделе Особенности создания окон в библиотеке

Все элементы

Порядок категории

Описано в разделе Особенности создания окон в библиотеке

Параметры окон

Id элемента

Числовой уникальный идентификатор элемента в рамках проекта. Данный номер указывается в случае возникновения ошибок при компиляции. Данный номер можно использовать для поиска элемента в дереве проекта

Все элементы

Запрет наследования

Определяет возможность изменения наследников и экземпляров.

Если флаг установлен, то элемент не будет отображаться в упрощенном дереве и в панели свойств родительского элемента, который является наследником библиотечного элемента. В случае окна его скрытые параметры также не будут отображаться в клеммнике. Элемент будет виден только в полном дереве.

У родительских элементов, являющихся экземплярами, элементы с установленным флагом, будут удалены.

Рассмотрим пример:

Создали в библиотеке объект с окном. В этом окне создали параметр, который нужен для его логики работы, но значение которого нельзя менять. В этом случае нужно установить у параметра данный флаг. Тогда при использовании наследника этого объекта, параметр окна будет скрыт в дереве по умолчанию, и будет использоваться значение, заданное в его типе, в библиотеке. Если появится необходимость в его редактировании, то нужно перейти в режим полного дерева.

Все элементы

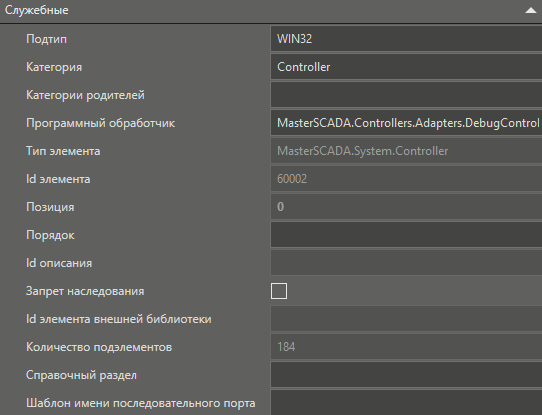

Шаблон имени последовательного порта

Задается правило, как формируется имя устройства, к которому будет подключаться драйвер, например, Modbus RTU.

Если указать /dev/ttyr%d, то вместо %d подставится номер порта минус 1.

Если нужно, чтобы формировалось номер порта, который состоит из двух знаков, в десятичном формате, то следует указать /dev/ttyr%2d, где 2 - количество знаков, а d - формат значения.

Если указать /dev/ttyr%x, то номер порта будет формироваться в шестнадцатеричном формате.

Если указать /dev/ttyr%02d, то для формирующегося номера порта будет добавлен 0 в начале.

Узел

Необходимая опция RT

Если у библиотечного объекта установлено это свойство, то считается количество его экземпляров и наследников, включенное в конфигурацию каждого из узлов.

При заказе коммерческой версии среды исполнения необходимо указать количество таких элементов в проекте.

Если у библиотечного объекта скрыто содержимое, то данное свойство не отображается и изменить его нельзя.

Объект

Образ

Позволяет задать произвольный вид элемента. При нажатии на кнопку , которая появляется с правой стороны при наведении  мыши на свойство, открывается диалоговое окно выбора медиа-ресурса. Можно в качестве образа использовать SVG элементы.

Элементы графического редактора

Справочный раздел

Можно самостоятельно привязывать разделы справочной системы к тому или иному элементу.

Справочная система состоит  из двух типов файлов: [название].chm и [название].dic.

В файлах типа [название].dic для каждого раздела справочной системы формируется строка вида: proj_Kanal;help\\proj.chm::/Kanal.htm>sss//Канал

Файл [название].chm представляет собой файловый архив, состоящий из различных htm-файлов.

Если указать в свойстве Справочный раздел значение proj_Kanal, то при вызове контекстной справки для этого элемента  откроется файл справки proj.chm, раздел Kanal.htm.

Все элементы

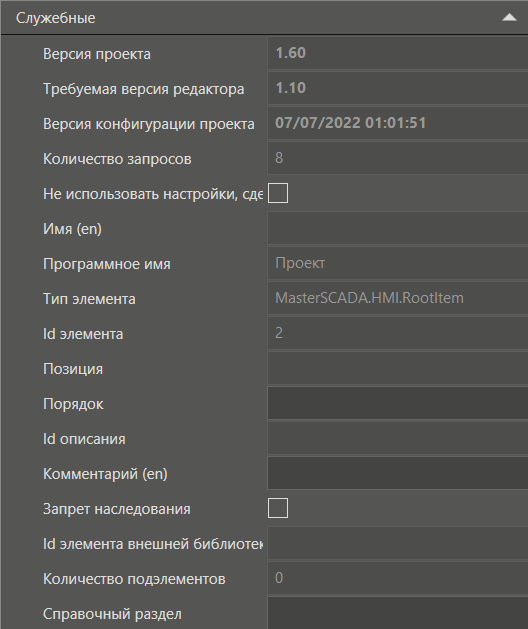

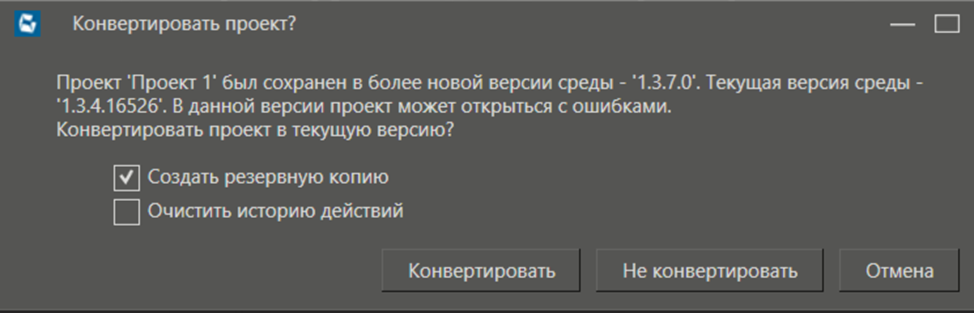

Не использовать настройки, сделанные при работе в другом языке среды

По умолчанию FALSE. Данная настройка используется при создании проекта на двух версиях MasterSCADA 4D: русской и английской. Выбрать язык среды разработки можно в настройках среды, во вкладке Внешний вид. Когда значение настройки имеет значение FALSE то свойство элемента заданное в английской версии, но при этом незаданное в русской, будет использовать значение из английской версии. При значении настройки TRUE, свойства заданные в английской версии будут игнорироваться при работе в русской версии. Данная настройка применяется к следующим свойствам:

•Имя

•Категории

•Начальное значение

Проект

Имя (en)

Используется для отображение в палитре локализованного имени библиотеки.
В случае если язык среды выбран English (en), то название свойства изменится на Имя (ru).

Библиотеки

Внутрений параметр

Данная настройка присутствует в стандартных параметрах протоколов OPC UA и IEC104 в библиотеке. Также используется при создании библиотечных типов протоколов. При значении настройки TRUE параметр будет транслироваться как параметр протокола нового API.

Параметры протоколов

Поддержка масштабирования

Определяет возможность использования масштабирования для аналоговых каналов в протоколах и модулях ввода/вывода. Данная настройка имеет тип доступа ReadOnly.

Протоколы, модули протоколов

Отслеживать создание группы прав

Данное свойство по умолчанию имеет значение FALSE и принимает значение TRUE при первом добавлении библиотечного элемента в дерево системы или дерево объектов. При значении TRUE все группы прав данной библиотеки, которых нет в папке Группы прав элемента Безопасность, будут автоматически добавлены туда.

Пользовательские библиотеки

Внешний Id элемента

Данное свойство используется для интеграции с другими системами.

Все элементы

Отображать в палитре

Данное свойство используется для отображении элемента в списке вставки в дереве системе.

Узел

Показывать в других окнах

Определяет, будет ли показываться содержимое контейнера окна или окна в других контейнерах или окнах. Если Флаг снят, то в среде разработки вместо содержимого Окна, у которого снята настройка, будет отображаться изображение-заглушка. По умолчанию TRUE.

Окно, контейнер окна
