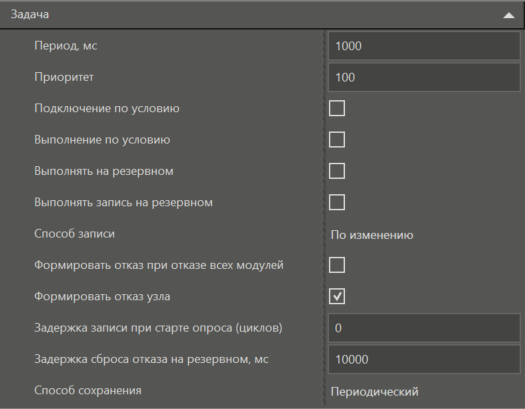

Название

Описание

Служба и Протокол

Период, (мс)

Задается период, с которым будет производиться опрос модулей ввода-вывода. Данный период должен выбираться с учетом возможностей устройств, работающих по данному протоколу.

Все

Приоритет

Задает приоритет протокола. Если работа по протоколу с повышенным приоритетом не укладывается в свой период опроса, то в случае одноядерного процессора в устройстве другие задачи исполняться не будут, а в случае наличия многоядерного процессора они будут исполняться реже. В большинстве проектов эту настройку можно оставить без изменения. Использование ее оправдано только когда небходимо гарантировано обеспечить цикл вычисления наиболее важных частей проекта.

Все

Подключение по условию

Если флаг установлен, то в дереве протокола появляется параметр Подключить. Если этот параметр связать с каким-либо параметром, тогда если связанный параметр принимает значение TRUE, то начинается опрос с указанным периодом. Если параметр принимает значение False, то опрос прекращается.

Все протоколы, кроме DCON. Модули

Выполнение по условию

Если флаг установлен, то в дереве протокола появляется параметр Выполнить. Если данный параметр связать с каким-либо параметром проекта, тогда если связанный параметр принимает значение TRUE, то по переднему фронту изменения значения произойдет единичный опрос.

Все протоколы кроме DCON. Модули

Выполнять на резервном

Если данный флаг установлен, то будет выполняться опрос устройств, подключенных по настраиваемому протоколу, узлом, находящимся в состоянии резервного.

Все протоколы

Выполнять запись на резервном

Если флаг установлен, то если узел находится в состоянии состоянии резервного , то будут отправляться значения на выходы каналов. Если флаг снят, то будет выполняться только чтение значений. Значение свойства учитывается, если установлен флаг Выполнять на резервном.

Все протоколы

Способ записи

Определяет способ передачи данных от исполнительной системы протоколу. Возможные значения:

•По изменению - запись происходит при изменении значения выхода канала.

•По изменению времени - запись происходит при изменении значения или метки времени выхода канала.

•Периодический - запись происходит на каждом цикле.

•По условию - появляется параметр Записать (тип BOOL). Запись всех выходных каналов устройства будет происходить только по переднему фронту изменения значения этого параметра:

•По изменению значения или признака качества - запись происходит при изменении значения выхода канала или признака качества из Bad/Uncertain в Good, даже если значение выхода канала не менялось (только для протоколов OPC UA, OPC DA, IEC 61850 и IEC 104).

•По изменению значения, признака качества или времени - запись происходит при изменении значения выхода канала или признака качества из Bad/Uncertain в Good, даже если значение не менялось или метки времени (только для протоколов OPC UA, OPC DA, IEC 61850 и IEC 104).

Протоколы, кроме DCON.

Формировать отказ при отказе всех модулей

Определяет способ формирования выхода Отказ протокола. Если значение свойства равно TRUE, то выход Отказ примет значение TRUE в случае когда отказали все модули. Это может быть вызвано, например, отказом шины, тогда имеет смысл переключение на резервный сервер.

Все протоколы

Формировать отказ узла

Определяет будет ли осуществлен переход на резервный сервер когда сформировался выход Отказ у данного протокола. Если флаг установлен, то при формировании отказа данного протокола  формируется также общий отказ узла, и, в случае резервирования, происходит переключение на резервный сервер.

Все протоколы

Задержка записи при старте опроса (циклов)

Определяет будут ли учитываться первые значения при расчетах при старте системы.  При старте сервера или при переключении в режим MASTER заданное этой настройкой число циклов выполняется без записи выходов. Это необходимо для того, чтобы значения выходных параметров  начинали выдаваться не сразу, а через некоторое время, когда уже обновятся значения входных параметров и пересчитаются алгоритмы.

Все протоколы

Задержка сброса отказа на резервном

Определяет время (задается в мс), через которое будет снят признак Отказ у протокола для узла, который стал резервным. Условия при которых отказ протокола снимается:

•У протокола снят флаг Выполнять на резервном;

•Узел в режиме SLAVE;

•На узле MASTER не установлен отказ (ни от какого протокола и нет программного отказа);

•С момент переключения в режим SLAVE прошло указанное в настройке время.

Все протоколы

Способ сохранения

Определяет способ сохранения RETAIN-переменных (параметров, у которых свойство Сохранять = Да). Возможные значения:

•Периодический - сохранять значения параметров с заданным периодом. Задан по умолчанию.

•При останове - сохранять значения параметров при остановке исполнительной системы.

•Нет - не сохранять значения параметров.

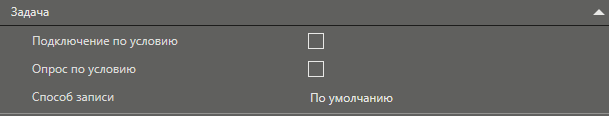

Служба сохранения состояния

Название

Описание

Подключение по условию

Если данное свойство связать с каким-либо параметром (например,  перетащить параметр из дерева на это свойство), тогда если связанный параметр принимает значение TRUE, то начинается опрос с указанным периодом. Если параметр принимает значение False, то опрос прекращается.

Выполнение по условию

Если данное свойство связать с каким-либо параметром (например, перетащить параметр из дерева на это свойство), тогда если связанный параметр принимает значение TRUE, то по переднему фронту изменения значения произойдет единичный опрос.

Способ записи

Определяет способ передачи данных от исполнительной системы протоколу. Возможные значения:

По изменению - запись происходит при изменении значения выхода канала

По изменению времени - запись происходит при изменении значения или метки времени выхода канала

Периодический - запись происходит на каждом цикле

По условию - появляется параметр Записать (тип BOOL). Запись всех выходных каналов устройства будет происходить только по переднему фронту изменения значения этого параметра.

По умолчанию - используется настройка Способ записи протокола
