MasterSCADA 4D поддерживает платформонезависимый протокол МЭК-61850, который широко используется в энергетике.
Важно! По умолчанию драйвер протокола входит в базовый функционал лицензии Enterprise. Также протокол можно включить в функционал лицензий Lite, Standard и Professional. Стоимость и условия лицензирования необходимо уточнять по электронной почте sales@masterscada.ru.

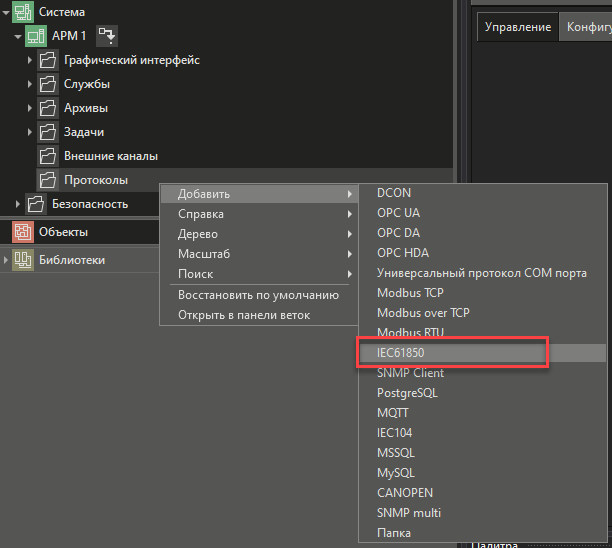

Для того чтобы MasterSCADA 4D выступала в роли клиента, необходимо в группу узла Протоколы добавить IEC61850:
Получим результат в упрощенном дереве:
Параметры протокола:
Название |
Назначение |
Текущий канал |
Текущий номер резервного канала: •0 - основной канал; •1 - первый резервный канал; •2 - второй резервный канал; •3 - третий резервный канал; |
Установить канал |
Позволяет установить номер резервного канала. При значение -1 Исполнительная система отслеживает состояние связи с основным каналом, и если связь пропадает происходит автоматическое переключение на резервный канал 1, в случае отказа резервного канала 1 - переключение на канал 2 и т.д по кругу. |
Отказ |
Формируется отказ протокола, если исполнительная систем не имеет связи с опрашиваемым устройством. |
Ошибка |
Принимает значение TRUE, в случае ошибки. |

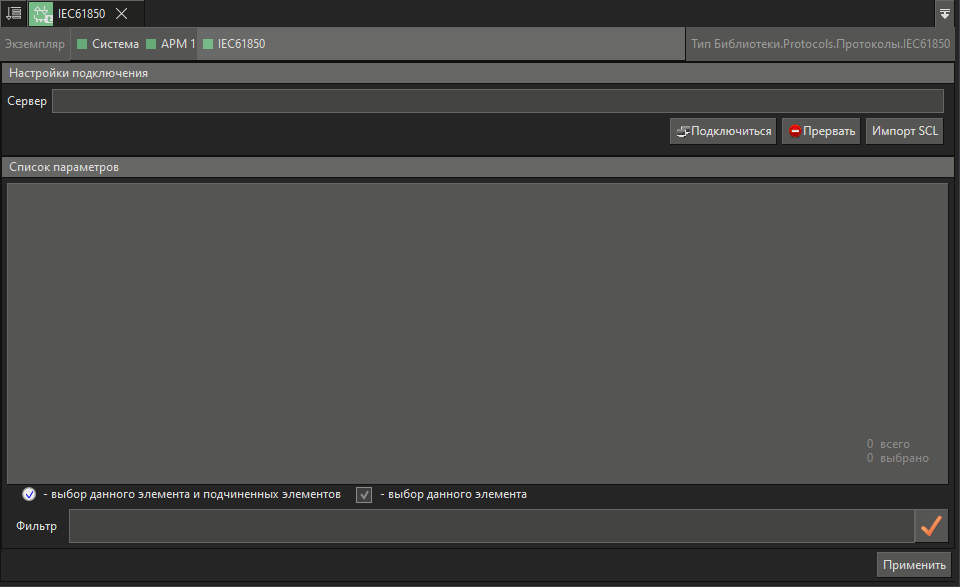

Далее необходимо добавить каналы. Для этого нужно дважды нажать ЛК мыши на протокол в дереве. При этом откроется окно Настройки подключения:

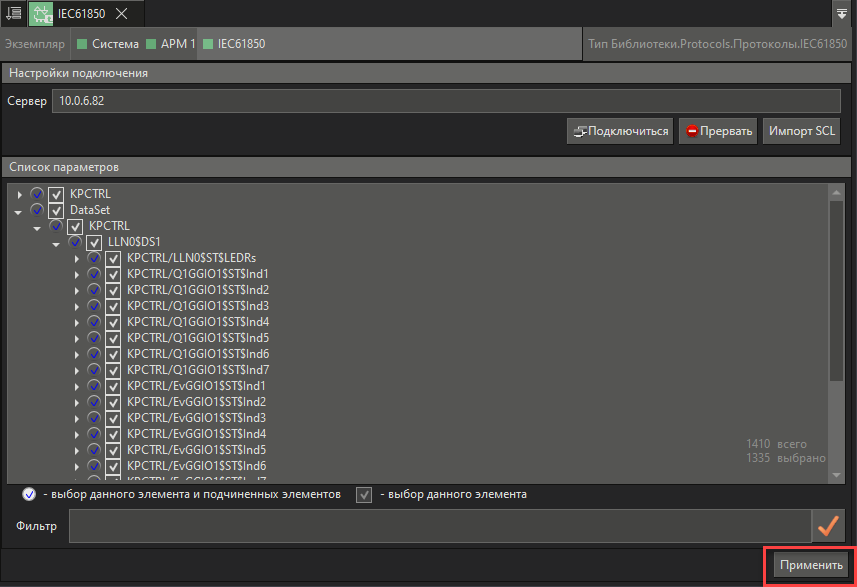

В строке Сервер необходимо указать IP-адрес устройства, на котором установлен IEC61850-сервер, а затем нажать кнопку Подключиться. В результате отобразится список доступных параметров, в котором флагами нужно отметить необходимые и нажать Применить:

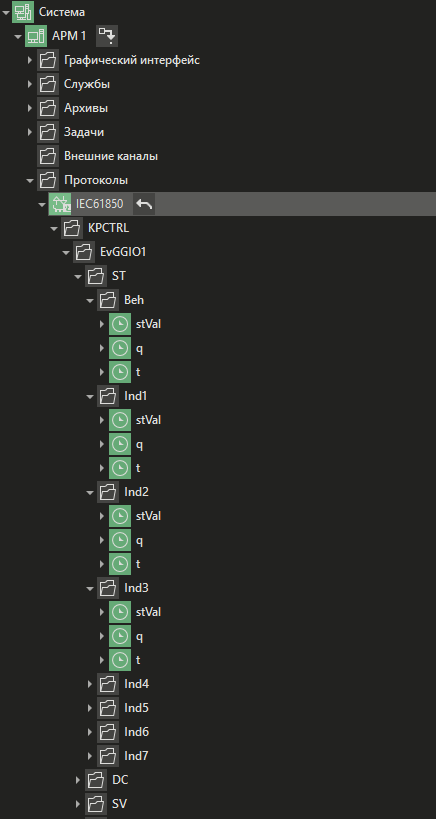

В результате получим:

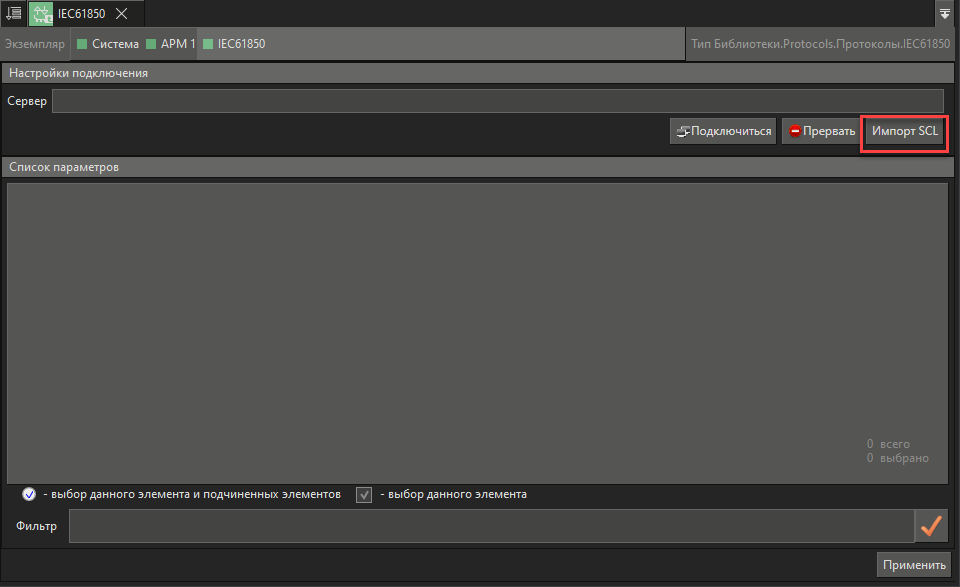

Если на стадии разработки проекта отсутствует возможность подключиться к устройству, то можно выполнить импорт каналов из SCL-файлов. Для этого в окне Настройки подключения нужно нажать на кнопку Импорт SCL:

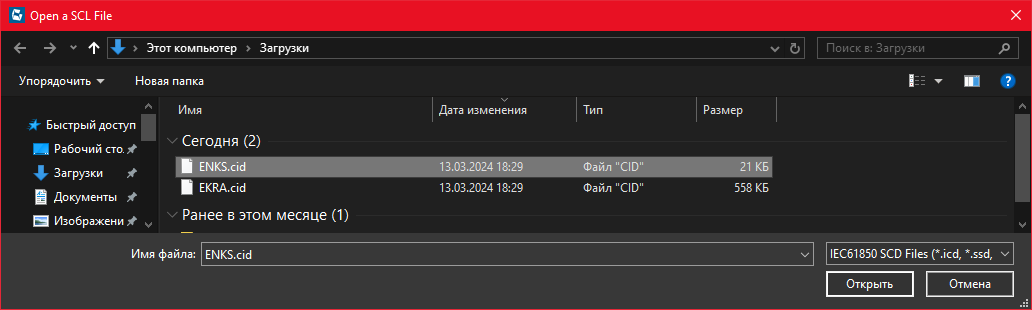

В открывшемся окне выбрать нужный файл:

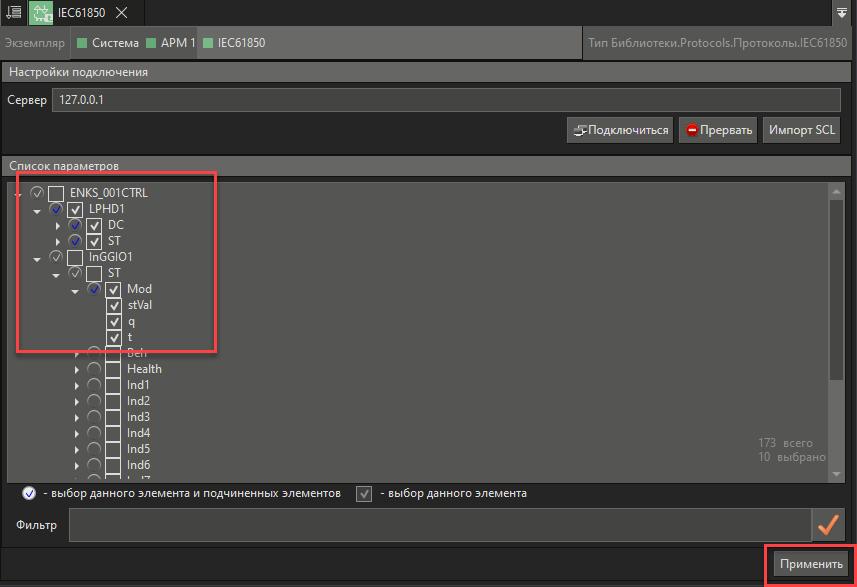

В результате отобразится список доступных параметров, в котором флагами нужно отметить необходимые и нажать Применить:
В обоих случаях список каналов и их настройки формируются автоматически. Дополнительная настройка каналов не требуется.
При первом добавлении протокола, настройки формируются также автоматически, но, в случае необходимости, их можно изменить в панели свойств.
