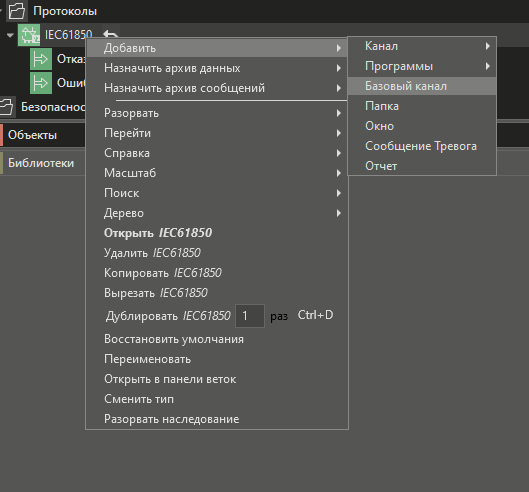

Канал протокола IEC61850 можно добавить вручную:

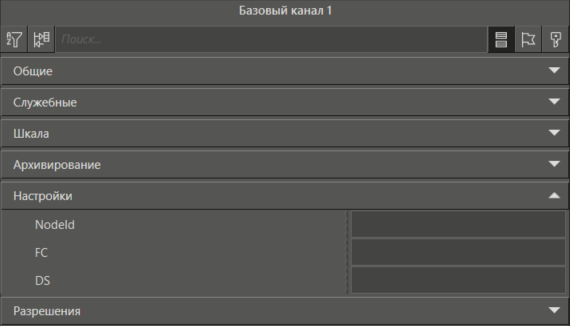

Если канал протокола добавляется вручную, то необходимо настроить панель свойств:
Свойство |
Назначение |
NodeId |
Идентификатор переменной в устройстве. |
FC |
Задается функциональная принадлежность - раздел к которому относится параметры. Полная таблица приведена ниже. |
DS |
Задается имя набора данных. Если в устройстве поддерживаются встроенные наборы данных (DataSets), и в панели свойств протокола включена настройка Использовать наборы данных, то задание имени набора данных указывает что данный параметр относится к этому набору данных. Из общего периодического опроса канал при этом исключается. При импорте каналов значение настройки импортируется из устройства. |
Функциональная принадлежность:
FC |
Расшифровка |
Тип доступа |
ST |
Status Information |
ReadOnly |
MX |
Measurands (Analog Values) |
ReadOnly |
CO |
Control |
ReadWrite |
SP |
Set Point |
ReadWrite |
SV |
Substitution |
ReadWrite |
CF |
Configuration |
ReadWrite |
DC |
Description |
ReadWrite |
SG |
Setting Group |
ReadOnly |
SE |
Setting Group Editable |
ReadWrite |
EX |
Extended Definition |
ReadOnly |
BR |
Buffered Report |
ReadWrite |
RP |
Unbuffered Report |
ReadWrite |
LG |
Logging |
ReadWrite |
MS |
Multi-cast Sampled Value Control |
ReadWrite |
US |
Uni-cast Sampled Value Control |
ReadWrite |
