Название

Рекомендации

Категория Общие

Как правило, для данного элемента эта категория не настраивается. Подробное описание данной категории приведено в соответствующем разделе

Категория Задача

Задается период, с которымMasterSCADA 4D будет стараться получать значения из сервера. Определяется способ работы протокола при резервировании узла. Подробное описание категории приведено в разделе, описывающем настройку категории Задачи у протоколов.

Категория Настройки каналов

Задаются значения по умолчания для создаваемых каналов. В настройке не нуждаются, т.к. индивидуальные настройки каналов формируются автоматически.

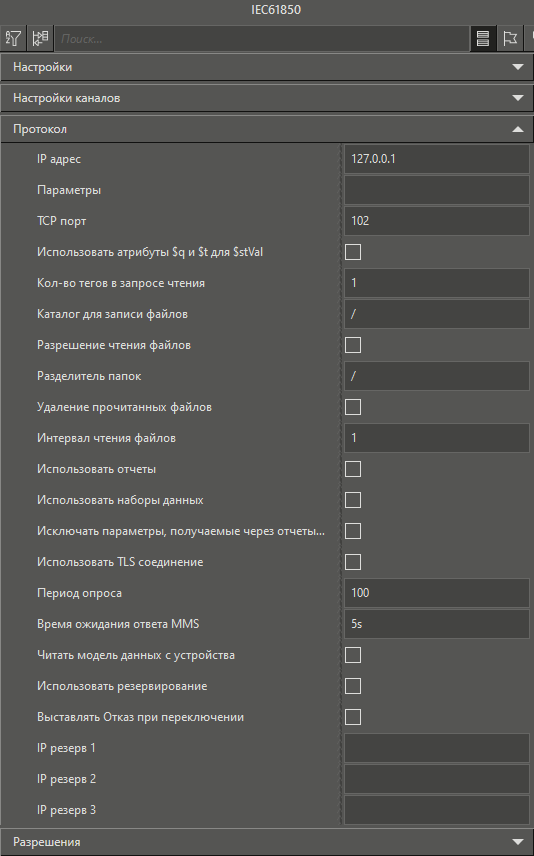

Категория Протокол

IP адрес

IP адрес сервера, который отправляет и получает данные от MasterSCADA 4D.

TCP-порт

Номер TCP-порта сервера, по которому осуществляется подключение.

Использовать атрибуты $q и $t для $stVal

При установке этого параметра, значения $q и $t передаются как атрибуты Quality (Качество) и TimeStamp (Метка времени) для stVal.

Важно!!! При установке этого свойства тип параметра stVal меняется на SYSTEM_LINT_PARAM.

Если при опросе параметра $stVal  происходит ошибка, то атрибут Quality также устанавливается в BAD.

При отсутствии или ошибке получения признака качества q, для параметров  типа SYSTEM_*_PARAM атрибут StatusCode выставляется в зависимости от результата опроса. При успешном опросе он принимает значение GOOD, в противном случае – BAD.

Правило формирования атрибута Quality приведено в таблице ниже.

Кол-во тегов в запросе чтения

Определяет количество параметров, опрашиваемых в одном запросе.

Каталог для записи файлов

Задается каталог на локальном носителе, в который будет производиться запись файлов, полученных от сервера IEC 61850.

Разрешение чтения файлов

Флаг определяет необходимость чтения файлов. Если флаг установлен, то из устройства считываются файлы при старте. После этого происходит сравнение  считанных файлов с файлами, хранящимися в устройстве, и чтение новых файлов происходит уже с периодом, заданном в свойстве Интервал чтения файлов

Разделитель папок

Задается разделитель папок файловой системы, установленный в сервере IEC 61850.

Удаление прочитанных файлов

Флаг определяет необходимость удаления файлов в сервере IEC 61850 после их получения.

Интервал чтения файлов

Задается периодичность чтения файлов с сервера IEC 61850. Значение свойства задается в секундах.

Использовать отчеты

Включает получение отчетов от устройства.

Использовать наборы данных

Включает групповой опрос набора данных DataSets, определенного в устройстве. В этом случае данные, определённые в DataSets исключаются из индивидуального опроса.

Исключать параметры, получаемые через отчеты из цикличного опроса

Если флаг установлен, то параметры от устройства будут поступать только в случае получения отчетов.

Использовать TLS соединение

Задает использование защищенного подключения когда MasterSCADA 4D является клиентом.

Ключи и  сертификаты TLS хранятся в папке IEC61850. Ключи и сертификаты сервера  хранятся в папке IEC61850/srv. Ключи и сертификаты  клиента хранятся в папке IEC61850/clt.

Имя файла ключа  клиента должно быть MasterSCADA4Dclt_key.pem. Имя файла сертификата клиента должно быть MasterSCADA4Dclt.cer.

Имя файла ключа  сервера должно быть MasterSCADA4Dsrv_key.pem. Имя файла сертификата сервера должно быть MasterSCADA4Dsrv.cer.

Сертификаты CA должны храниться в папке IEC61850/clt/root для клиента  и IEC61850/srv/root для сервера.  Сертификаты CA могут иметь любое имя и расширение .cer.

Период опроса

Задается значение, которое определяет с каким периодом будет выполняться циклическое Чтение. При этом отчеты будут приходить асинхронно, и период самого протокола можно делать меньше с периодом прихода отчета.

Время ожидания ответа MMS

Задается значение таймаута ожидания ответа на MMS-запрос (MMSRequestTomeOut). По умолчанию значение настройки равно 5 секундам.

Читать модель данных с устройства

При значении FALSE, привязка переменных в наборе данных DataSets выполняется на основе модели, полученной при добавлении протокола в дерево системы. При значении TRUE, после подключения к устройству считывается модель данных с устройства, и привязка переменных в наборе DataSets выполняется на основе этой модели. В этом случае значения DataSets в дереве системы игнорируются.

Использовать резервирование

При значении TRUE включается режим резервирования каналов связи. В штатном режиме опрос производится по основному каналу заданному в поле IP адрес. Если возникает отказ устройства (отсутствие ответа) и на входе параметра Установить канал задано -1 (автоматический режим), то происходит переход к следующему резервному каналу. Номер канала к которому происходит попытка подключения указывается в параметре Текущий канал. Если подключения по всем каналам были неудачными, то у модуля выставляется флаг Отказ, попытки подключения продолжаются по кругу - начиная с основного канала.

По умолчанию значение настройки FALSE.

Выставлять Отказ при переключении

При значении TRUE на время переключения канала всем тегам будет выставлен Отказ. Если флаг снят, то отказ устанавливается когда попытки подключения по всем каналам были неудачными.

По умолчанию значение настройки FALSE.

IP резерв 1

Данная настройка используется только при значении TRUE у настройки Использовать резервирование. Указывается первый резервный IP адрес.

IP резерв 2

Данная настройка используется только при значении TRUE у настройки Использовать резервирование. Указывается второй резервный IP адрес.

IP резерв 3

Данная настройка используется только при значении TRUE у настройки Использовать резервирование. Указывается третий резервный IP адрес.

Признак качества IEC61850

Цифровое значение IEC61850

Описание

Quality

QUALITY_VALIDITY_GOOD

0

Хороший признак качества (нет ошибок).

GOOD

QUALITY_DETAIL_OVERFLOW

4

Переполнение.  Например, значение измеренной величины может превышать диапазон значений для рассматриваемого типа данных.

UNCERTAIN

QUALITY_DETAIL_OUT_OF_RANGE

8

Значение находится вне диапазона значений.

SENSOR_CAL

QUALITY_DETAIL_BAD_REFERENCE

16

Потеря калибровки.

SENSOR_CAL

QUALITY_DETAIL_OSCILLATORY

32

Дребезг контакта (частое включение-выключение дискретного сигнала).

UNCERTAIN

QUALITY_DETAIL_FAILURE

64

Внутренняя или внешняя неисправность.

UNCERTAIN

QUALITY_DETAIL_OLD_DATA

128

Данные не обновлялись в течении долгого времени.

UNCERTAIN

QUALITY_DETAIL_INCONSISTENT

256

Несоответствие данных действительности.

UNCERTAIN

QUALITY_DETAIL_INACCURATE

512

Значение не соответствует точностным характеристикам.

UNCERTAIN

QUALITY_SOURCE_SUBSTITUTED

1024

Значение установлено пользователем.

LOCAL_OVERRIDE

QUALITY_TEST

2048

Устройство находится в режиме тестирования.

LOCAL_OVERRIDE

QUALITY_OPERATOR_BLOCKED

4096

Обновление данных заблокировано оператором.

LOCAL_OVERRIDE
