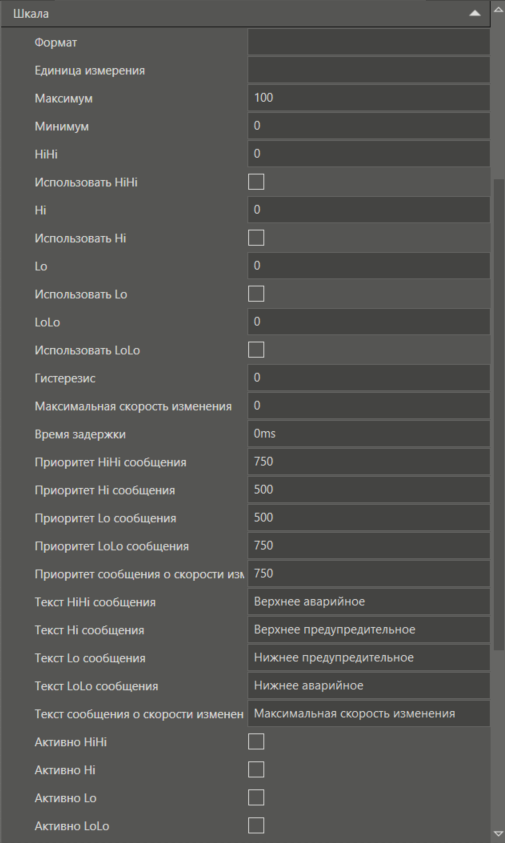

Название

Тип

Описание

Формат

STRING

Влияет на графическое отображение элемента, например, на количество знаков после запятой, которые будут отображается в элементе Текст. Определяет вид свойства Формат значения.

Единица измерения

STRING

Если назначить единицу измерения, то при размещении параметра на графике, либо в отчете, либо в графическом элементе в окне, обозначение единицы измерения устанавливается автоматически.

Максимум

Соответствует типу параметра

Определяет верхнюю границу изменения значения параметра.  Если в окне графического редактора параметр отображается предопределенными способами,  и при этом свойство элемента позволяет настраивать границы, то значение нужного свойства будет установлено автоматически. Например, при  добавлении такого параметра на график, ось Y  будет по умолчанию иметь указанную границу. Если перетащить параметр в окно в виде Стрелочного прибора, то граница также будет выставлена автоматически.

Минимум

Соответствует типу параметра

Определяет нижнюю границу изменения значения параметра.  Если в окне графического редактора параметр отображается предопределенными способами,  и при этом свойство элемента позволяет настраивать границы, то значение этого свойства будет установлено автоматически. Например, при  добавлении такого параметра на график, ось Y, будет по умолчанию иметь указанную границу. Если перетащить параметр в окно в виде Стрелочного прибора, то граница также будет выставлена автоматически.

HiHi

Соответствует типу параметра

Если значение параметра превышает заданную величину, то выдается соответствующее сообщение. Сообщение будет считаться активным до тех пор, пока параметр не примет значение меньшее, чем величина A, где A=HiHi-Гистерезиз. Приоритет сообщения, появляющегося в результате срабатывания границы, равен 750.

Использовать HiHi

BOOL

Если флаг установлен в состояние TRUE, то граница HiHi будет использоваться в работе.

Hi

Соответствует типу параметра

Если значение параметра превышает заданную величину, то выдается соответствующее сообщение. Когда сообщение будет считаться активным зависит от настройки проекта Неэксклюзивная модель сообщений шкалы AI.

Если используется Эксклюзивная модель сообщений, то сообщение будет активно до тех пор, пока параметр не примет значение меньшее, чем величина A, где A=Hi-Гистерезиз или не будет превышена граница HIHI.

Если используется Неэксклюзивная модель сообщений, то сообщение будет активно до тех пор, пока параметр не примет значение меньшее, чем величина A, где A=Hi-Гистерезиз

Приоритет сообщения, появляющегося в результате срабатывания границы, равен 500.

Использовать Hi

BOOL

Если флаг установлен  в состояние TRUE, то  граница Hi будет использоваться в работе.

Lo

Соответствует типу параметра

Если значение параметра опускается ниже заданной величины, то выдается соответствующее сообщение.

Если используется Эксклюзивная модель сообщений, то сообщение будет активно до тех пор, пока параметр не примет значение большее, чем величина A, где A=Lo+Гистерезиз или не будет нарушена граница LoLo.

Если используется Неэксклюзивная модель сообщений, то сообщение будет активно до тех пор, пока параметр не примет значение меньшее, чем величина A, где A=Lo+Гистерезиз

Приоритет сообщения, появляющегося в результате срабатывания границы, равен 500.

Использовать Lo

BOOL

Если флаг установлен в состояние TRUE, то  граница Lo будет использоваться в работе.

LoLo

Соответствует типу параметра

Если значение параметра опускается ниже заданного значения, то выдается соответствующее сообщение. Сообщение будет считаться активным до тех пор, пока параметр не примет  значение, превышающее А, где A=LoLo+Гистерезиз. Приоритет сообщения, появляющегося в результате срабатывания границы равен 750.

Использовать LoLo

BOOL

Если флаг установлен  в состояние TRUE, то  граница LoLo будет использоваться в работе.

Гистерезис

Соответствует типу параметра

Зона нечувствительности: При возвращении параметра из аварийной или предупредительной зоны будет считаться, что параметр пересек границу, если его значение изменилось на величину A, где: A= Значение границы+Гистерезис, для нижних границ, и A=Значение границы- Гистерезис, для верхних границ. Влияет на время окончания события, которое вызывает соответствующее сообщение.

Максимальная скорость изменения

Соответствует типу параметра

Если значения параметра изменится за 1 такт на величину большую, чем указана в данном поле, то выйдет соответствующее сообщение. Приоритет сообщения, появляющегося в результате срабатывания границы равен 750

Время задержки

Time

Событие, вызвавшее сообщение о нарушении границ, будет считаться завершенным с задержкой на указанное время.

Приоритет HiHi сообщения

DINT

Определяет приоритет сообщения. По умолчанию значение 750

Приоритет Hi сообщения

DINT

Определяет приоритет сообщения. По умолчанию значение 500

Приоритет Lo сообщения

DINT

Определяет приоритет сообщения. По умолчанию значение 500

Приоритет LoLo сообщения

DINT

Определяет приоритет сообщения. По умолчанию значение 750

Приоритет сообщения о скорости изменения

DINT

Определяет приоритет сообщения. По умолчанию значение 750

Текст HiHi сообщения

STRING

Определяет текст сообщения, который будет формироваться в результате нарушения данной границы.

Текст Hi сообщения

STRING

Определяет текст сообщения, который будет формироваться в результате нарушения данной границы.

Текст Lo сообщения

STRING

Определяет текст сообщения, который будет формироваться в результате нарушения данной границы.

Текст LoLo сообщения

STRING

Определяет текст сообщения, который будет формироваться в результате нарушения данной границы.

Текст сообщения о скорости изменения

STRING

Определяет текст сообщения, который будет формироваться в результате превышения скорости изменения.

Активно HiHi

BOOL

Позволяет получить значение состояния признака HiHi. Для этого, после того как шкала будет назначена аналаговому параметру, можно перетащить свойство на параметр тип BOOL для формирования исходящей связи. Если параметр примет значение TRUE, то значение контролируемого параметра превышает значения границы HiHi. Кроме того свойство Активно HiHi доступно в полном дереве.

Активно Hi

BOOL

Позволяет получить значение состояния признака Hi. Для этого, после того как шкала будет назначена аналаговому параметру, можно перетащить свойство на параметр тип BOOL для формирования исходящей связи. Если параметр примет значение TRUE, то значение контролируемого параметра превышает значения границы Hi. Кроме того свойство Активно Hi доступно в полном дереве.

Активно Lo

BOOL

Позволяет получить значение состояния признака Lo. Для этого, после того как шкала будет назначена аналаговому параметру, можно перетащить свойство на параметр тип BOOL для формирования исходящей связи. Если параметр примет значение TRUE, то значение контролируемого параметра меньше значения границы Lo. Кроме того свойство Активно Lo доступно в полном дереве.

Активно LoLo

BOOL

Позволяет получить значение состояния признака LoLo. Для этого, после того как шкала будет назначена аналаговому параметру, можно перетащить свойство на параметр тип BOOL для формирования исходящей связи. Если параметр примет значение TRUE, то значение контролируемого параметра меньше значения границы LoLo. Кроме того свойство Активно LoLo доступно в полном дереве.
