Шкала предназначена для дискретных параметров дерева объектов, дерева системы, а также для дискретных полей структур. Позволяет формировать сообщения по переднему и заднему фронту изменения значений этих параметров. Шкала DI может быть использована для формирования сообщений на основе архивных данных, полученных от различных источников, например, в случае если в среду исполнения поступили архивные данные по стандарту OPC UA, IEC 104 и т.п.

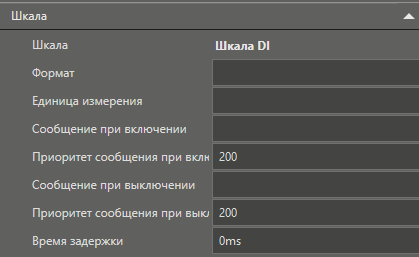

Если дискретному параметру (тегу, каналу, полю структуры) назначена шкала, то в его панели свойств появится расширенный список настроек:
Название |
Тип |
Описание |
Формат |
STRING |
Не используется |
Единица измерения |
STRING |
Не используется |
Сообщение при включении |
STRING |
Определяет текст сообщения при изменении параметра из состояния False в TRUE. Сообщение будет активным до тех пор, пока параметр не изменит свое состояние из TRUE в False. |
Приоритет сообщения при включении |
DINT |
Определяет приоритет сообщения при включении. В дальнейшем это значение можно использовать для фильтрации сообщений в Журнале, Индикаторе сообщений, в ФБ EventsCounter. |
Сообщение при выключении |
STRING |
Определяет текст сообщения при изменении параметра из состояния TRUE в False. Сообщение будет активным до тех пор, пока параметр не изменит свое состояние из False в TRUE. |
Приоритет сообщения при выключении |
DINT |
Определяет приоритет сообщения при выключении. В дальнейшем это значение можно использовать для фильтрации сообщений в Журнале, Индикаторе сообщений, в ФБ EventsCounter. |
Время задержки |
TIME |
Событие, вызвавшее сообщение, будет считаться завершенным с задержкой на указанное время. |
Важно! Если назначить шкалу параметру окна или параметру программы, то сообщения выдаваться не будут.
