MasterSCADA 4D поддерживает работу по открытому протоколу промышленных систем SLMP, разработанный японской корпорацией Mitsubishi для программируемых контроллеров серии Melsec. В качестве интерфейса SLMP использует сети базирующиеся на TCP/IP и UDP - Ethernet, Wi-Fi, GPRS.
Важно! По умолчанию драйвер протокола входит в базовый функционал лицензий Professional и Enterprise. Также протокол можно включить в функционал лицензий Lite и Standard. Стоимость и условия лицензирования необходимо уточнять по электронной почте sales@masterscada.ru.

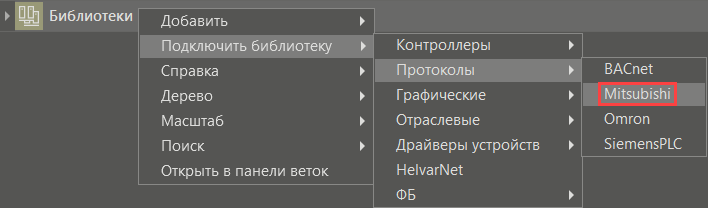

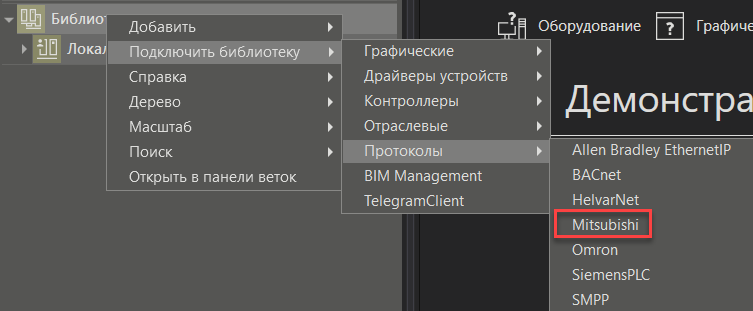

Для получения возможности использования протокола в проекте необходимо подключить соответствующую библиотеку:
В полном дереве библиотека Mitsubishi имеет вид:
После этого в проект может быть добавлен протокол из библиотеки любым известным способом, например, при помощи контекстного меню узла, или с использованием контекстной панели, или путем перетаскивания элемента из библиотеки в дерево системы.

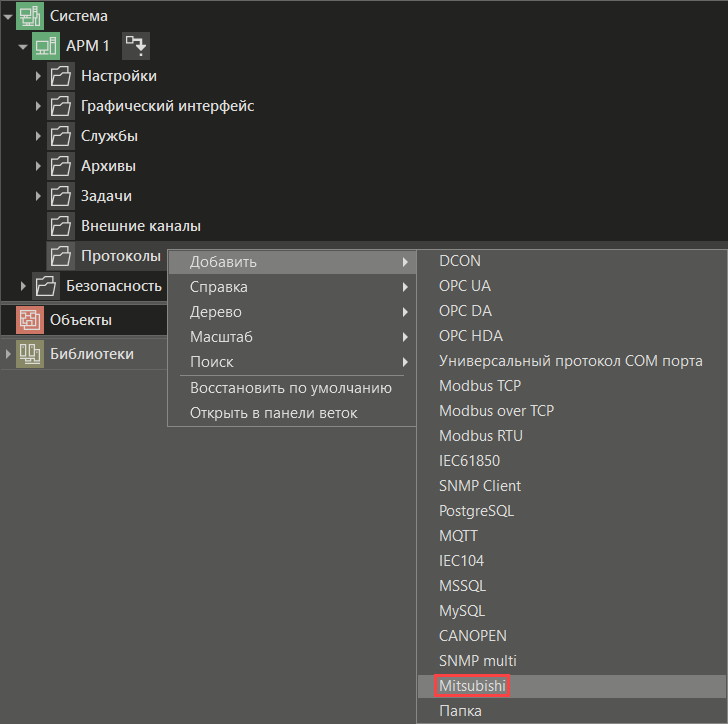

Рекомендуется добавлять элементы в проект при помощи контекстного меню:
Затем необходимо настроить панель свойств протокола.
Протокол Mitsubishi имеет параметры Отказ и Ошибка.
Также, протокол Mitsubishi имеет дополнительные параметры для резервирования:
•Параметр Текущий канал выдает индекс текущего опрашиваемого адреса, начиная с 0. В случае отсутствия подключения, будет выдаваться значение -1.
•Параметр Установить канал по умолчанию имеет значение -1. В этом случае используется автоматическое переключение. Если задан индекс, отличающийся от текущего канала, выполняется принудительное переключение на заданный адрес. Пока установлено значение >= 0 на каждом цикле будет выполняться попытка подключения к данному адресу.
Далее требуется добавить каналы в протокол. Сделать это можно вручную, либо импортировать из файла.

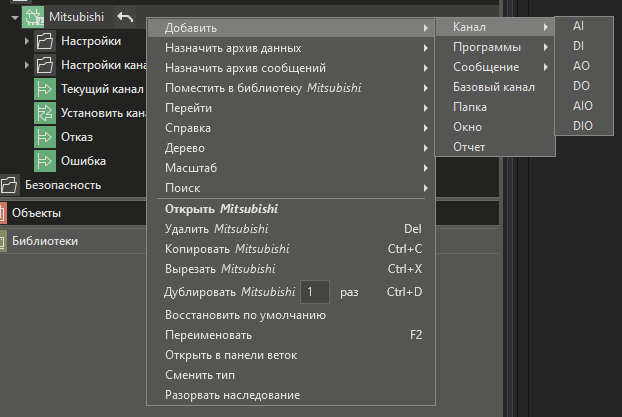

Добавить канал вручную можно при помощи контекстного меню протокола:
Важно! Для записи переменной в область памяти рекомендуется использовать каналы с настройкой доступа InOut.
Далее необходимо настроить панель свойств канала, ориентируюсь на его свойства, заданные в приложении GX Works 3.
Для автоматического добавления каналов нужно дважды нажать левую кнопку мыши по протоколу в дереве. При этом откроется вкладка, в которой можно выполнить импорт каналов.
