Для автоматического добавления каналов в протокол Mitsubishi нужно дважды нажать левую кнопку мыши по протоколу в дереве. При этом откроется вкладка, в которой можно выполнить импорт каналов. Импортировать можно из файла с расширением csv. Получить его можно в приложении GX Works.

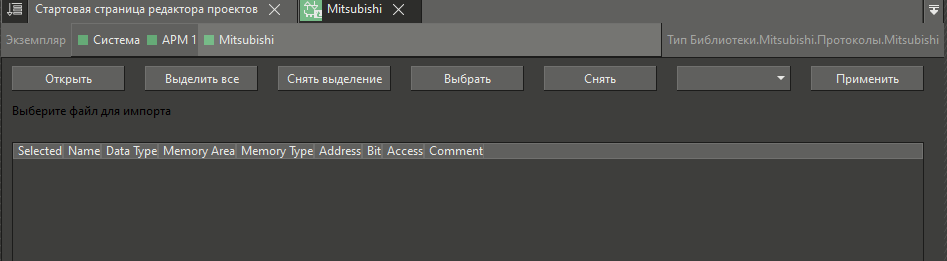

Вид вкладки по умолчанию:
Описание элементов управления:
Элемент |
Описание |
Открыть |
Открывает диалоговое окно Windows, в котором можно выбрать файл, из которого нужно выполнить импорт данных. После того как файл будет открыт в таблице, расположенной на данной вкладке появится список каналов. |
Выделить все |
Выделяет все каналы в таблице |
Снять выделение |
Снимает выделение со всех ранее выбранных каналов в таблице |
Выбрать |
Если выделить группу каналов или только один и нажать кнопку Выбрать. То напротив этих каналов установится флаг. Флаг также можно установить/снять нажав по нему в поле таблицы Selected |
Снять |
Если выделить группу каналов или только один, из тех которые ранее были отмечены флагами в таблице и нажать кнопку Снять. То напротив этих каналов флаг будет снят. Флаг также можно установить/снять нажав по нему в поле таблицы Selected |
Выпадающий список Доступ |
Определяет доступ выделенных каналов. доступ также может быть изменен щелчком мыши по ячейке Тип доступа.
|
Применить |
После нажатия на кнопку Применить отмеченные флагами каналы будут добавлены дерево системы MаsterSCADA 4D |

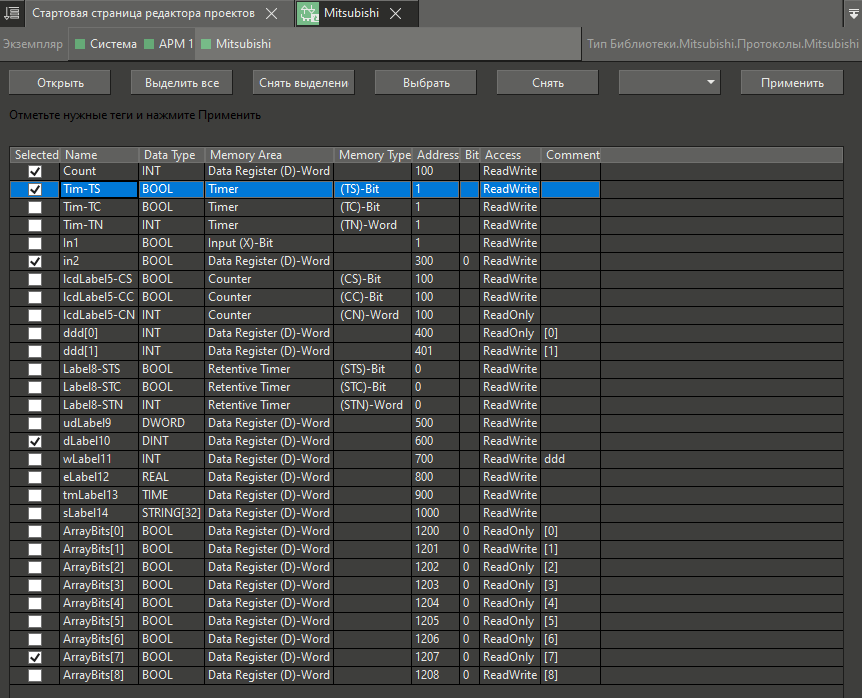

Пример вида вкладки после открытия файла с переменными:
Вид дерева системы после нажатия на кнопку Применить:
