Название

Описание

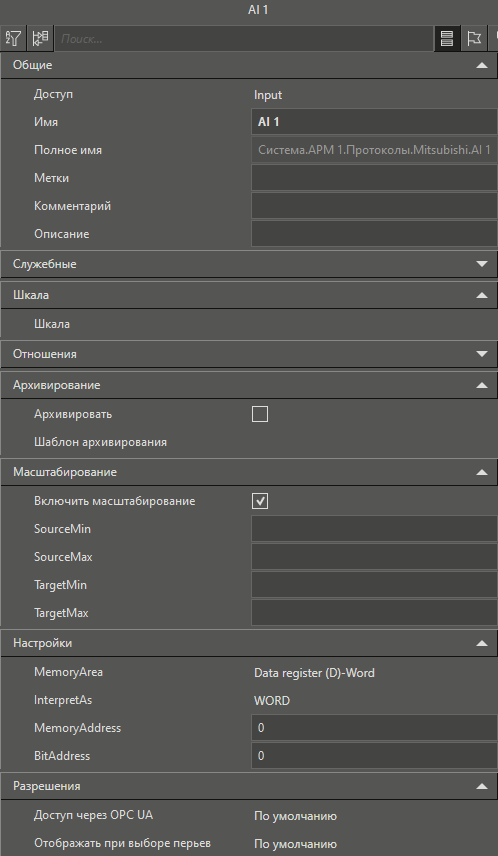

Категория Общие

Как правило для данного элемента не настраивается. Подробное описание данной категории приведено в соответствующем разделе.

Категория Масштабирование

Если модуль ввода-вывода не имеет встроенного масштабирования, то при помощи данной категории можно задать соответствие между значениями в модуле и реальными значениями. Подробное описание данной категории приведено в соответствующем разделе.

Категория Шкала

В данной категории можно назначить шкалу и определить ее настройки.

Категория Архивирование

Если значение канала требуется архивировать, то необходимо установить флаг в свойстве Архивировать. В этом случае, значения канала будут сохраняться в базе данных. При необходимости, можно выбрать шаблон архивирования. При этом появятся настройки, соответствующие данному шаблону, и которые можно переопределить для конкретного канала.

Категория Настройки

MemoryArea

Задается область памяти опрашиваемой переменной.

InterpretAs

Тип данных переменной.

MemoryAddress

Адрес переменной в области памяти. Если указать адрес свыше 65535, то компиляция проекта будет выполнена с ошибкой.

Важно! Примечание. Для регионов Input (X) и Output(Y) в контроллере используется восьмеричная система исчисления. Т.е. нужно указывать номера в соответствии с их номерами на контроллере (X0-X7,X10-X17 и т.д.). Если адрес регистра будет содержать число 8 или 9, то опрос данного тега производится не будет. Адрес остальных тегов задаются в десятичной системе

Важно! Для области LinkRegister настройках прибора его адрес задается в HEX, но в MasterSCADA 4D должно указываться значение в DEC. При автоматическом импорте пересчет производится автоматически, если задавать значение вручную, нужно сделать перевод из HEX в DEC самостоятельно.

BitAddress

Номер извлекаемого бита (для областей Data Registers, Special Registers). Если указать номер бита свыше 31, то компиляция проекта будет выполнена с ошибкой.
